他社品組合せ AZシリーズ

αSTEP(アルファステップ)AZシリーズと組み合わせた商品一覧をご覧いただけます。「減速機」「回転」「直動」「高速移載」「ピッチ送りコンベア」「プレス」「精密ステージ」「平面ガントリ」「多関節アームロボット」「XYテーブル」AZシリーズと機構商品を組み合わせた商品一覧です。


全15種の他社組合せ商品があります⋙

αSTEP(アルファステップ)AZシリーズは“オープンループ制御”と“クローズドループ制御”の利点をハイブリッドした独自制御をおこなう、ステッピングモータベースのモータです。バッテリーレスアブソリュートシステムでモータの位置を常時監視しながら、状況に応じ2つの制御を自動で切り替えて運転します。最大の特徴は任意の位置で原点を設定できますので、装置に原点センサーを設ける必要がありません。

αSTEP(アルファステップ)AZシリーズと組み合わせた商品一覧

「減速機」、「回転」、「直動」、「高速ピックアッププレイス」、「位置決め搬送コンベア」、「プレス」、「精密ステージ」、「平面ガントリ」、「多関節アームロボット」、αSTEP(アルファステップ)AZシリーズと組み合わせた商品一覧です。αSTEP(アルファステップ)AZシリーズで制御を統一、個々の動きをつなげてご使用できます。パルス列はもちろん通信ネットワークを用意していますので、ご使用になる上位コントローラに合わせて駆動方法をお選びください。<写真をクリックで関連ページに移動します>

高速搬送・各種カム駆動(MEG)

αSTEP AZシリーズとカム機構を組み合わせた
高速・高精度搬送が可能な商品です。カム機構
による安定した繰返し位置決め精度と高速性
が合体した商品で高速ピックアンドプレイスが
可能になります。
位置決め搬送コンベア(NKE)

αSTEP AZシリーズを搭載した位置・速度制御可能

な位置決め精度(±0.3mm)の高いピッチ送り動作
に適したコンベアです。食品衛生法適合のベルトに
任意の位置でアタッチメントを直接取り付けて使用
できます。
ロータリアクチュエータ

AZシリーズに回転機構を組付けた、インデック
ス運転に最適なアクチュエータです。クロスロー
ラベアリング採用で、テーブルには機構を直接取
り付けることができます。中空軸になっています
ので、配線を通して使用できます。
垂直多関節ロボット (オリエンタルモーター) 最大可搬質量 8kg。平行リンク機構を用いた
ロボットアームです。全軸αSTEP AZシリーズ
を採用。駆動電源DC24/48V。本体価格は120
万円(定価)~ セットアップから動作プログラム
までカンタンに設定できるロボットコントロー
ラと専用ソフトもご用意しています。
αSTEP AZシリーズ(モータ単体)
波動減速・遊星減速・直交軸・平行ギヤ


αSTEP AZシリーズはバッテリーレスアブソエンコ
ーダ搭載、ハンチングレス、原点センサ不要で位置
決め運転ができます。専用のロックレバー式コネク
タを採用し、AZシリーズのモータとドライバ間
のダイレクト接続を可能にしました。
小型垂直多関節ロボット (オリエンタルモーター)

本体価格98万円。全軸DC24/48V駆動センサレ
ス小型の多関節アームロボットです。搬送重量
1kg/2kg。設計・部品選定・加工の手間をかける
ことなく動きを実現、特にパレタイジングに向い
ています。16通り機構に対応のモーションコント
ローラと合わせて簡単の操作できます。
X-Yステージ(THK)

設計・組立担当者の『時短』をサポートする電
動スライダ 2軸(X-Y) 3軸(X-Y-Z)ユニットを発
売します。αSTEP AZシリーズを搭載しスライ
ダを組付けて出荷します。組付け後に精度出し
を行い、繰り返し位置決め精度±0.01㎜と高精
度ながら、それぞれ可搬質量9㎏(X-Y)、4.5㎏
(X-Y-Z)の搬送が可能です。

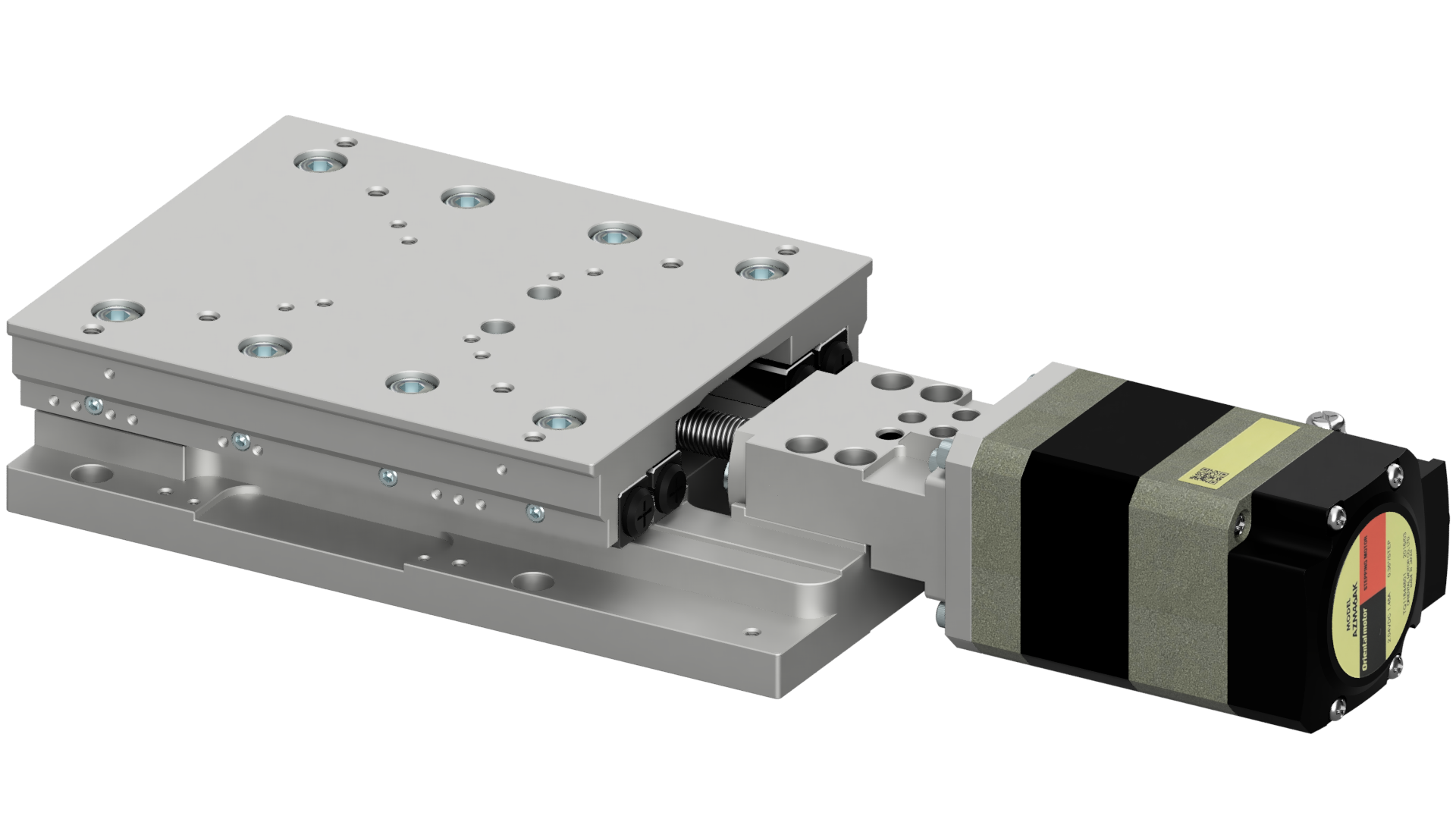

センサレス高精度精密ステージ(KOHZU)

小型精密ステージです。直線・回転・揺動機構を組
み合わせることにより、検査装置や精密加工機など
様々な用途に利用できます。原点センサが不要のた
め配線に引き回しもシンプルにできます。X軸、
Z軸、Θ軸、スイベル軸から、各軸組合わせて出荷
します。

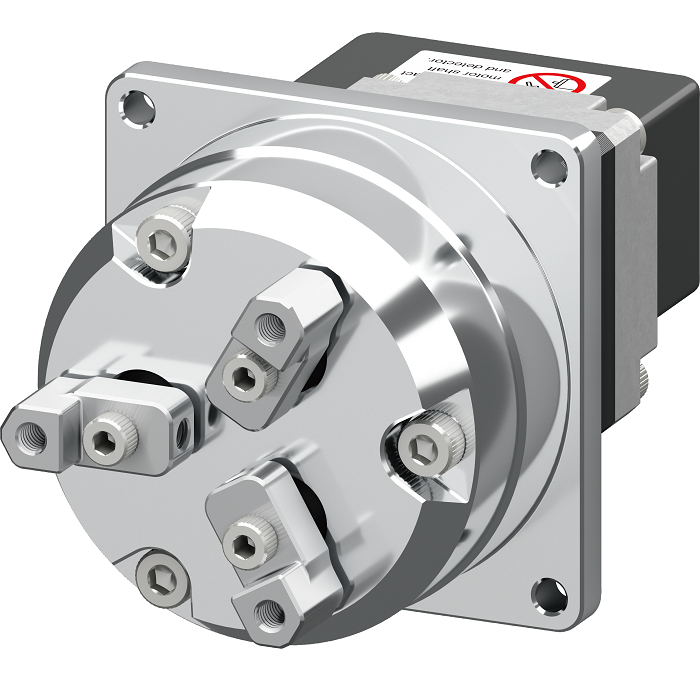

電動グリッパ


つかむ時だけ「ゆっくり」または「徐々に加圧」
が可能。動作範囲で「ワークのサイズの測定」
や「ワーク有無の判断」が可能。三つ爪タイプ
が新発売。多面取付け
把持力:6N~102N、
ストローク:14mm~30mm
HPN遊星ギヤ(ハーモニックプラネタリ)

高精度のヘリカル歯車を採用。 静音、軽量コ
ンパクト、納期2週間・低価格を実現した精密
遊星歯車減速機です。
バックラッシ(1段型 1/10まで)3分、5分以下
(2段型 1/15から)3分、5分、7分 減速
比:1/3~50 効率90%以上、ヘリカル歯車の
採用、静音設計58dB以下
AFC直交軸中空・中実ギヤ(ニッセイ)

装置に対してモータを直角配置できるため、狭い設
置場所でも省スペース化を実現。中空ギヤヘッドは
カップリング締結の必要がありません。部品点数を
抑えてコストダウンできます。装置の設計や組み立
てにかかる工数削減にも貢献。減速比1/5~1/30
バックラッシ 3分又は30分
VRXF遊星ギヤ(日本電産シンポ) 新設計の歯車と総コロ式構造により伝達トルクが
アップしました。また、新しいはすば歯車の採用
での静穏化、高性能グリース採用でのより高効率
化で漏油対策も万全、といった特徴を持つ同芯軸
タイプのギヤヘッドです。減速比1/3~1/81 バッ
クラッシ3分,5分,15分

ローラドライブ(SANKYO)

インデックステーブルやターンテーブルなどの
回転位置決めに最適な中空ロータリアクチュエ
ータです。三共製作所のゼロバックラッシポジ
ショナにハーモニック・ドライブ・システムズ
製減速機HPNシリーズと αSTEP AZシリーズ
を組み合わせ高剛性・大慣性駆動が可能です。
直動アクチュエータ

αSTEP AZシリーズ搭載のボールねじ、または
ベルト・プーリーと組みあわせた商品です。
ボールねじタイプは最大ストローク3000mm、
ベルトタイプでは最大ストローク8500mm。
最大推力17000Nmで油圧から電動化ができます。
電動プレス(電動シリンダ)

αSTEP AZシリーズとシリンダを組み合わせた電
動プレスです。スピード・位置圧力を精密に制御
します。推力5000N(最大推力200kNまで対応)
ひずみセンサを付けて加圧を検出することができ
ます。
ロボットジョイントアクチュエータコンパクトなロボット用アクチュエータです。
多関節ロボットの内製にもサポートします。
水平/垂直多関節ロボットの省スペース化 、
4点接触ボールベアリング採用で高剛性 、
面取付設置で省スペースに できます。
ケーブル1本でドライバとダイレクト接続

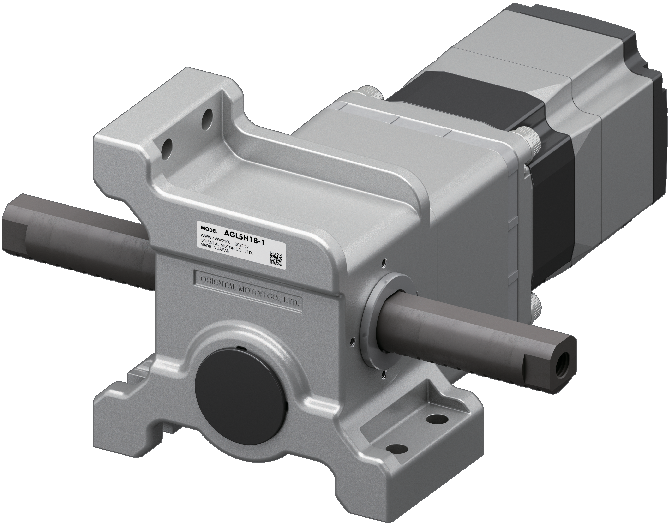

ラックアンドピニオン機構リニアヘッド
最大可搬質量200kgのリニアヘッド。 ラック・
ピニオン機構のL Jリニアヘッドは、平行軸ギヤ
ヘッド+モータに装着することで 押す、引く、
上げる、下げるの直線動作ができます。縦でも
横でも使用でき、高荷重、ロングストローク
100∼700 mmまでのラインアップです。
円筒座標型モジュール(THK)

昇降、旋回、伸縮のモジュールで構成された
モジュールです。人がやっていたワークの供給
や排出などをこのモジュールに置き換えること
で省人化、自動化を推進することができます。

THK 装置ユニットサービス

ダミーイメージ

装置ユニットサービスは直動商品を組み合わせ、精度を保証した完成品をお届けするサービスです。部品の選定、納品、加工、組み立て、精度出しに要するすべての作業時間が短縮できます。組み合わせも様々なに変えられ、お客様の用途に合わせた装置を出荷いたします。
仕様決め⋙構想図⋙見積り⋙詳細打合⋙最終見積り⋙納入仕様図を提出いたします。
精度保証付き装置を、試作機から量産機まで対応いたします。詳細はこちら⋙

ダミーイメージ

・繰り返し位置決め精度±0.001mm
・ガタのない正確な位置決め送り
・薄型のステージにも対応
・優れた高速応答性を実現
・省スペース、高剛性
・高精度高推力・高分解能

キャスター付き長さ18mの製缶設備など、長い装置も対応します。分割構造にして制作しますので容易に移設が可能です。また、つなぎ部に独自のノウハウを入れており簡単に精度復元ができます。このため設置時の調整時間を大幅に短縮できます。お客様の必要とする用途に応じて、組み合わせるパーツを付け変えて装置の組み立てをいたします。

用途に応じて長尺ラックピニオン、ベルトスライダーを使用するなど、コストを合わせたトータルサポートいたします。

蛇の目ミシン工業 ユニットサービス

蛇の目ミシン工業のユニット商品です。
自動化に向けた自動機を組み立てて、完成品にした状態で納入いたします。
架台から冶具製作まですべてお手伝いします。

トルク管理ネジ締めシステム

蛇の目ミシン工業の卓上ロボットを使用した、トルク管理機能付きネジ締めシステムです。
トルク管理のほか、ねじの仮入れ、緩め、ねじ浮き検知、ねじ落下検知、ねじ空転検知機能が付きます。
安全対策としてライトカーテン、またパトライトやご要望いただく部品を架台に付けてお届けします。
部品を手配して架台の組付け、周辺部品の設置と配線、卓上ロボットの設置などすべてお任せください。
ネジ締め専用のアプリケーションが用意されており、ティーチングはねじ長さ、ピッチ、ネジ締めドライバの回転数などのねじ絞め条件を設定し、ねじ絞め位置を設定するだけで使用できます。
多言語対応ですので誰でも使用できます。

同様にサーボプレス、卓上ロボットを使用した塗布、バリ取りなど架台に乗せた装置を納入することができます。
