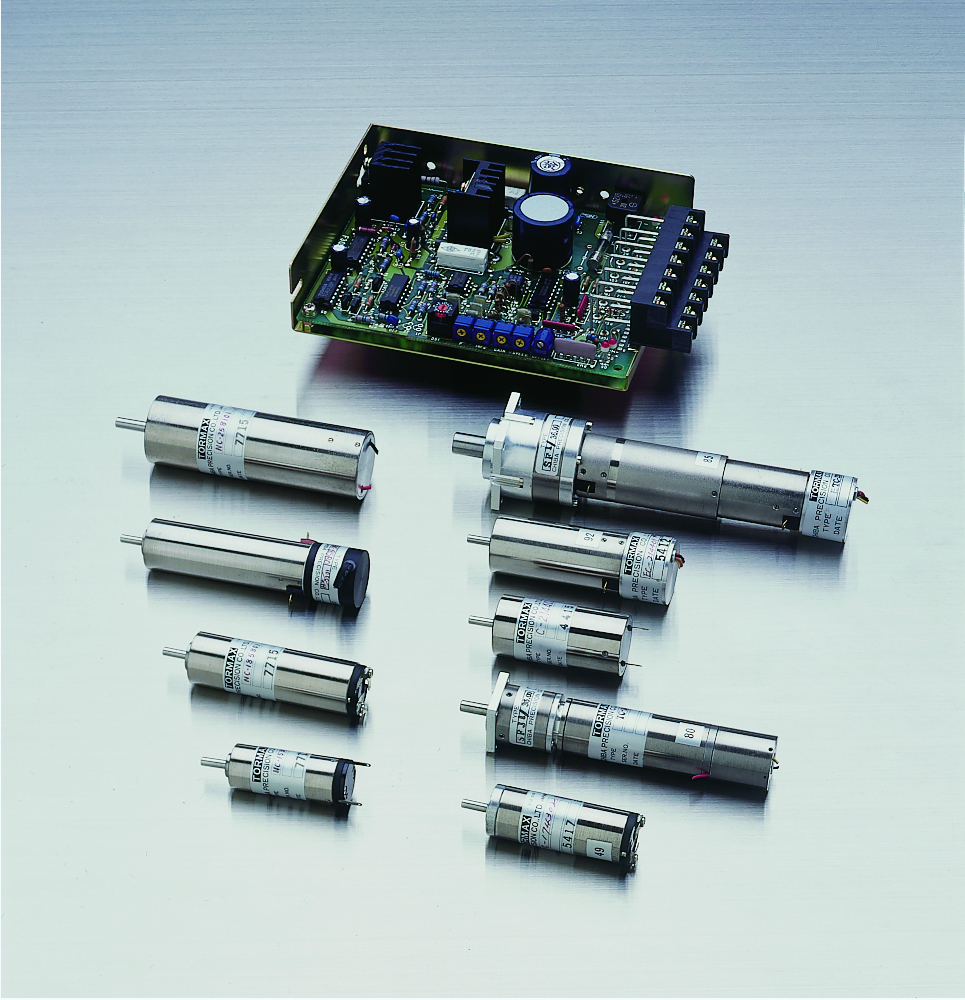

コアレスDCモータ

ロータの慣性モーメントが小さく機械的時定数が小さいため、起動・停止が速く、応答性が優れています。コギングが全くありません。低振動・低騒音で、低速でも滑らかに回転します。精度の高い制御が可能です。》⋙商品ページ

この製品の取り扱いメーカー

シチズン千葉精密株式会社

【特徴】
●ロータの慣性モーメントが小さく機械的時定数が小さいため、起動・停止が速く、応答性が優れています。
●コギングが全くありません
●低振動・低騒音で、低速でも滑らかに回転します。
●精度の高い制御が可能です。

コイルのアマチュアインダクタンスが小さく整流作用が良好な為、ブラシ・整流子の寿命が長く、電気ノイズの発生も少なく抑えています。鉄損が無いため高磁界のもとで高速回転ができ、数万RPMの小型高出力タイプも製作可能です。磁気的・電気的・耐熱的にも密度の高い設計がなされており、さらに機械的強度も非常に高いため、単位体積当りの出力が極めて大きいコアレスサーボモータです。

型式	シリーズ名	外形 mm	長さ mm	出力 W	回転数 rpm	連続トルク mNm
NC-1325	ネオジウムマグネット	13	25.2	0.78	14000~15000	1.17~1.27
NC-1333		13	33	1.7	13000	2.45
NC-1539		15	38.8	3.5	14000	2.94
NC-1557		15	56.6	5.3	9800	6.37
NC-1841		18	40.6	5.3	11050	5.88
NC-1858		18	58.2	9	8400	12.74
NC-2564		25	64	17.4	6870	29.4
NC-2581		25	81.2	22.5	5360	49
C-1843	サマリウムコバルトマグネット	17	46	2.5	8000~9900	2.45~2.94
C-1858		17	61.6	3.3	9870~10000	3.92
C-2144		21	44	3.2	8000~8150	4.9
C-2344		23	44	3.4	8700~9000	7.84
C-3264		32	67	15.3	7400	24.5

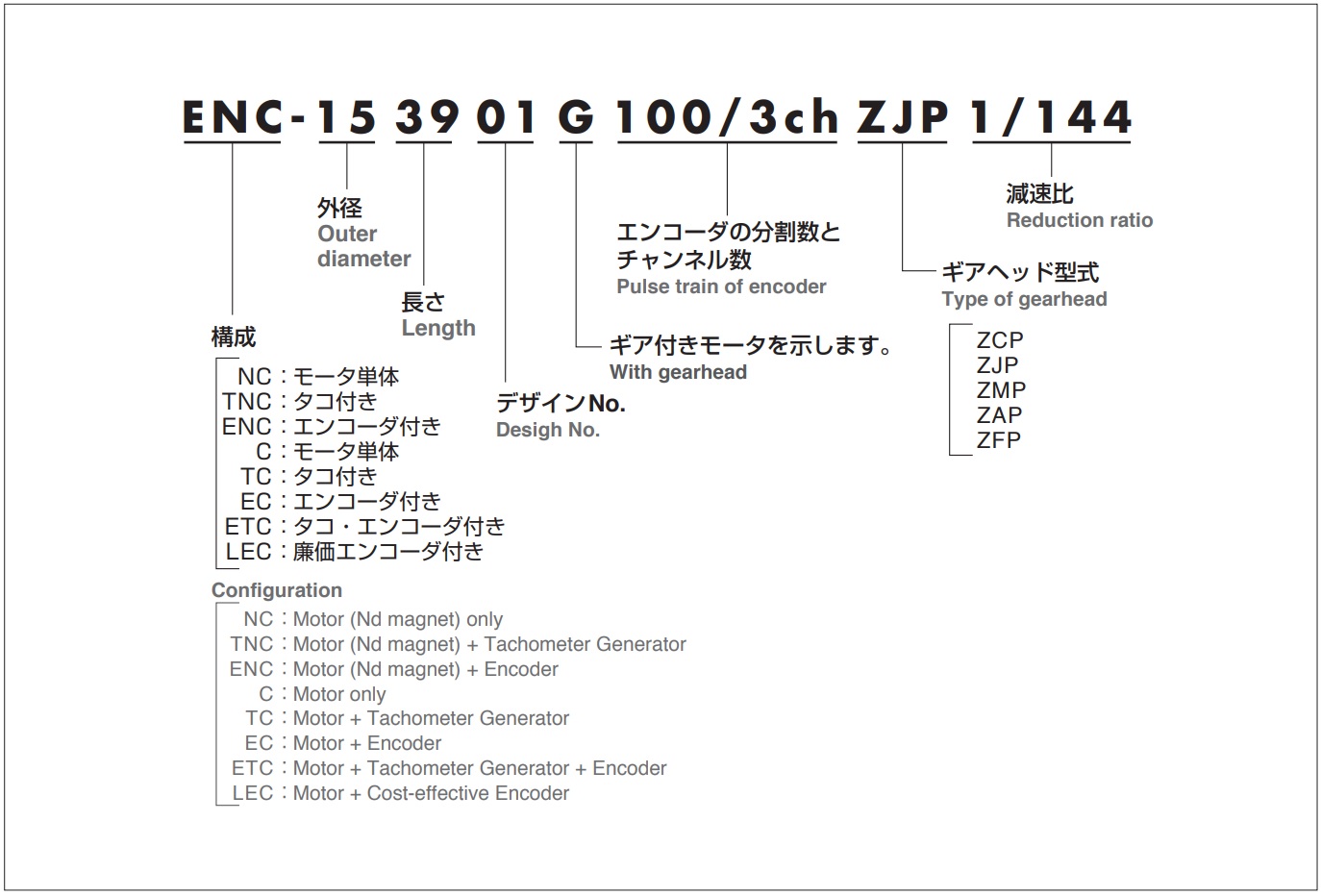

ジェネレータ、エンコーダ、分解能、ギヤ比などの仕様を数字で追記します。カタログはこちら⋙
