スライダメーカの完成品を購入することで単軸構成の装置製作は、以前より格段に早く製作できるようになりました。　一昔前、スライダを自作するため部品の選定、見積り、調達、ベースの加工、それに対する水平・平行・直角を整えて慎重に組付けていたものです。しかも、購入した完成品のスライダをX-Y-Zに組み上げていくとなると・・・
その作業（人、場所、時間）、そして最終精度の保証・・・こんなお悩みございませんか？

「新規開発で構想は決まっているのにどう進めようかな？」
「立ち上げにかかる工数を減らしたい」
「既存ユニットを量産したいがどうしたらよいかな？」

X、Y、Z、Θ それぞれ必要な軸をどのように組付けたいか教えてください。大型であっても対応します。
メーカーが責任をもって組み合わせ、精度保証した完成品ユニットをお届けします。まずは１台、その後の量産にも対応させていただきます。
コロナ禍での労働力減少、作業時間不足などお客様を取り巻く環境の変化に対して、設計・製作から量産まで
オリムベクスタがメーカーと一緒にサポートいたします！

• THKユニット商品
• 蛇の目ミシンユニット商品

THK　ユニット商品のご紹介

THK株式会社のユニットサービスはお客様の必要とする機構をカスタム対応で完成品にして納品します。
「設計、製作、加工、検査」のすべてをトータルでサポートいたします。

まずは開発案件から検討の段階でお問い合わせください。
オリムベクスタとTHKで打ち合わせをさせていただき、構想図、見積り、詳細打合せより、最終見積りと納入仕様図を提出いたします。

標準品（カタログ製品）

6種の標準品をベースに、使用されている個々のピースを付け替えてユニット化するカスタム対応をおこなっています。
（例）ベース、テーブルサイズ、材質、表面処理、グリース処理変更　等

A/AX/AT/ATX　ベース＋LMガイド＋ボールねじのX Yテーブル

ストローク50～500mm、繰り返し位置決め精度±0.001mm。
信頼性に優れたLMガイドを使用し、長期間、精度寿命が得られます。
また、送りねじにはボールねじを使用し、ガタのない正確な位置決め送りが可能です。リニアエンコーダ・ジャバラ・高速タイプをオプションとしてご用意しております。

剛性を上げた鉄仕様、軽量化を突き詰めたアルミ仕様、薄型のステージにも対応できます。

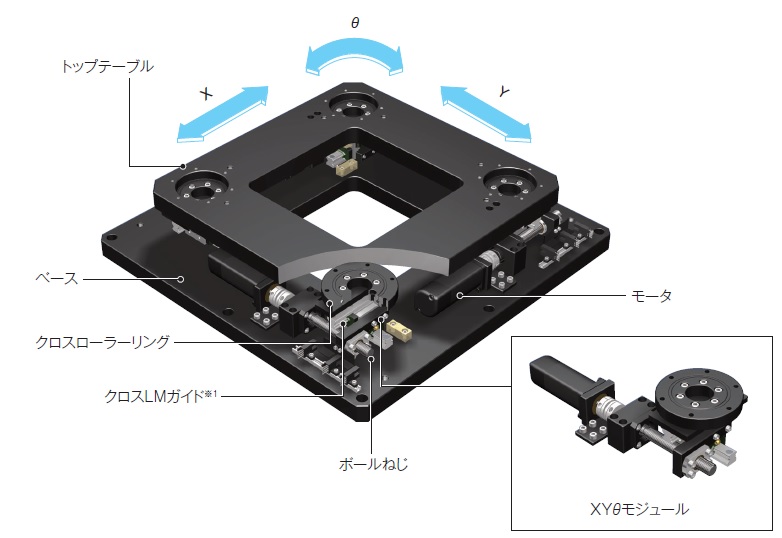

CMX/CHX　画期的な X YΘモジュール

超薄型精密アライメントステージ

トップテーブルサイズ50x50mm～1500x1500mmまで。
トップテーブル、ベース中央部に大きな空間が得られ、光学式検査装置や導通テスタとして使用できます。
XYθモジュールを構成しているクロスLMガイドとクロスローラー リングには予圧を与えてあり、高精度で剛性の高い構造です。
与圧型フレキシブル平面軸受を採用した超薄型アライメントステージもあります。

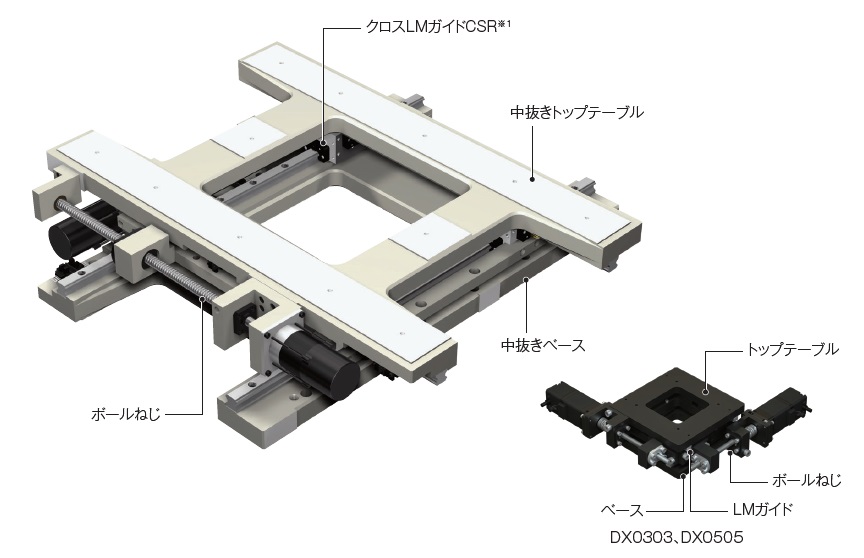

DX　クロスLMガイド テーブル中抜き X Yステージ

　

中央を中抜き構造とするため、案内部にクロスLMガイドCSRを使用し、駆動ボールねじを外側に配置したXYステージです。
テーブル上のワークを、上面および下面から測定・加工が可能で、様々なアプリケーションに応用できます。
各軸の案内中心と送りボールねじの中心を同一の高さに配置しているため姿勢変化の少ない送りが可能です。

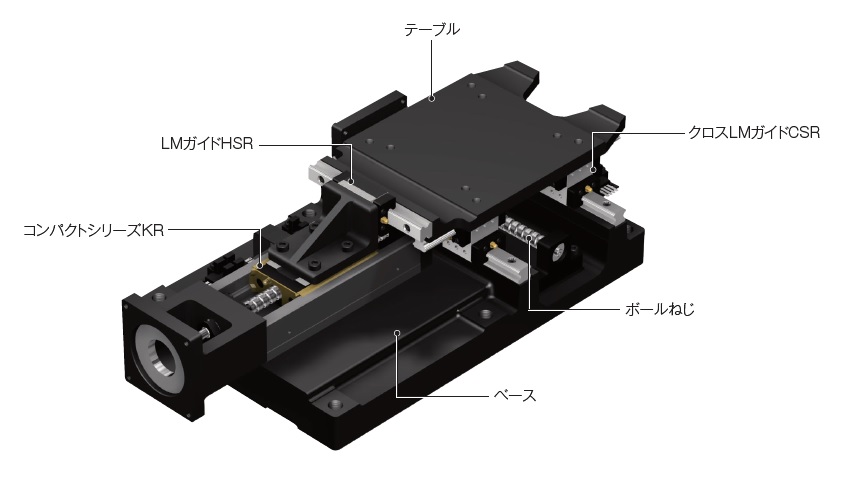

EX　低イナーシャ高応答 X Yステージ

クロスローラガイドを使用した高剛性なステージ

クロスLMガイドCSRを使用した構造により、中間サドルが削除され、さらに2軸のモータを両方とも固定する特殊な構造を採用しました。
これにより、動作部を極限まで軽量化し、各軸の慣性力を抑え、優れた高速応答性を実現しました。
X軸の駆動部は、直動案内のLMガイドと駆動用ボールねじを一体化した、省スペース、高剛性、高精度なKRを採用しています。
トップテーブルとの連結はLMガイドHSRで適正予圧を与えていますのでガタのない構造です。

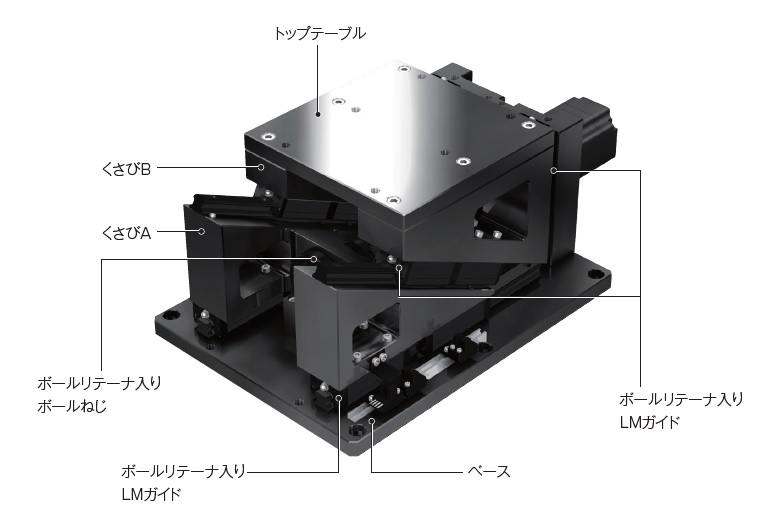

KZ　くさび構造を採用した昇降ステージ

モータ・ボールねじの水平配置により、1軸ステージの縦使い昇降機構に比べ、高さ寸法が極めてコンパクトな構造を実現しました。
80kg搭載時でも精密な位置決めが可能です。くさび構造が減速機構となるため、高推力・高分解能が実現可能です。(減速比1：2）

ユニット実績（カスタムオーダー）精度保証した完成品ユニットをお届けします

お客様の必要とする用途に応じて、組み合わせるピースを付け変えて装置の組み立てをいたします。ぜひ一度ご相談ください。
以下はこれまでのユニット商品の実績です。一例としてご覧ください。

リニアアクチュエータユニット

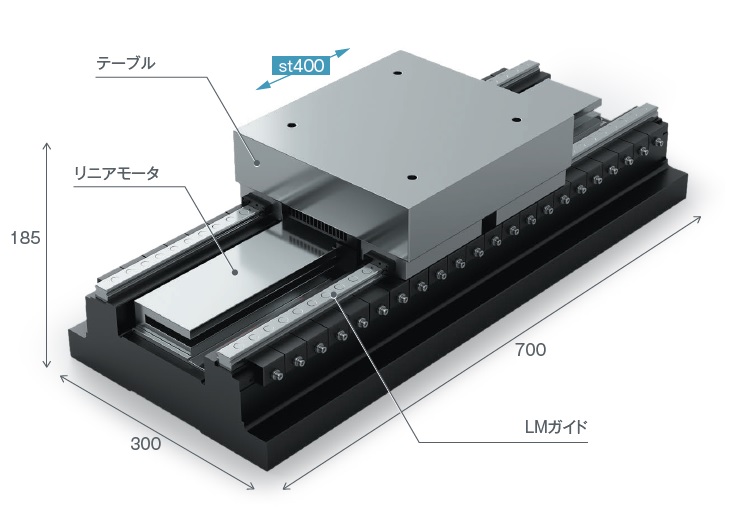

	テーブルを厚くすることでLMガイドの姿勢変化による真直 度、位置決め精度への影響を少なくした、高精度1軸ユニ ットです。また、姿勢変化が極小になる様に解析・専用 設計されたLMガイドを使用しています。
	石定盤を使用することによりLMガイド取付面を高精度に 仕上げ、テーブルの走り真直度の向上や姿勢変化の低減を 図っています。振動など装置周辺からの外乱の影響を低減 するため、除振台を使用しています。石定盤や除振台を 含めた製作も可能です。

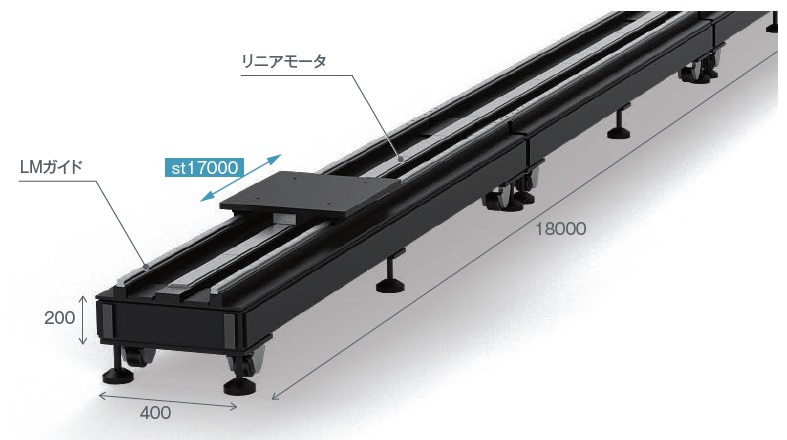

	キャスター付き長さ18ｍの製缶フレームです。分割構造 のため容易に移設が可能です。また、つなぎ部に合わせ面 を設置しているため、簡単に精度復元ができ設置時の調整 時間を大幅に短縮できます。LMガイドのつなぎ部には、 スムーズな乗り移り実現のため、独自のノウハウによる 設計を行っています。

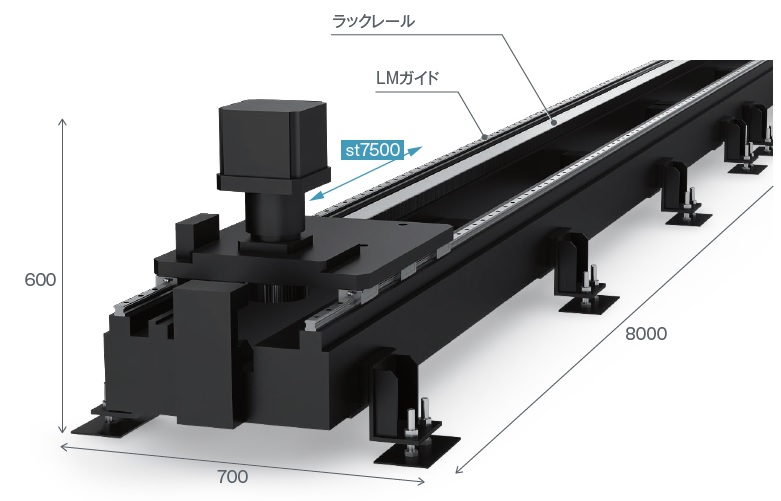

	長さ8mのラック&ピニオン駆動の搬送用ユニットです。 リニアモータやボールねじを使用した駆動よりも、比較 的安価に長距離搬送が実現可能です。

その他 バリエーション　精度保証した完成品ユニットをお届けします

	ボールねじ駆動のZ軸昇降ユニットです。テーブルの両端 をLMガイドで支持する構造を採用しています。両端を支え ることで高い剛性を実現しています。

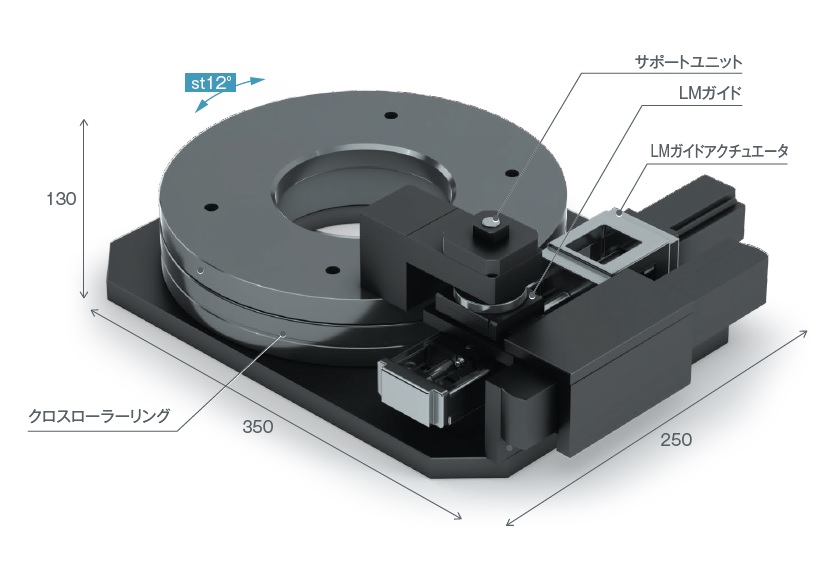

	直線運動を回転運動に変換することにより、安価な角度 調整機構が実現できます。

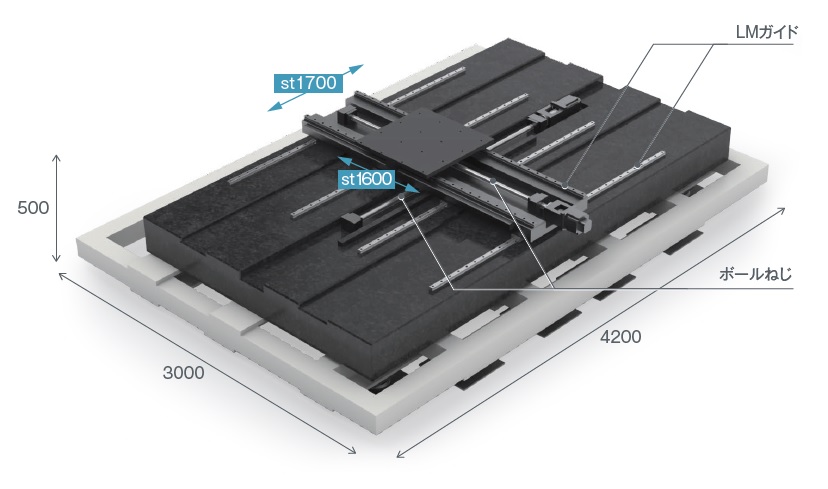

	大型XYユニットです。下軸のLMガイド4本で上軸のベー スを支持する構造になっており、ユニットの高さを抑える ことができます。

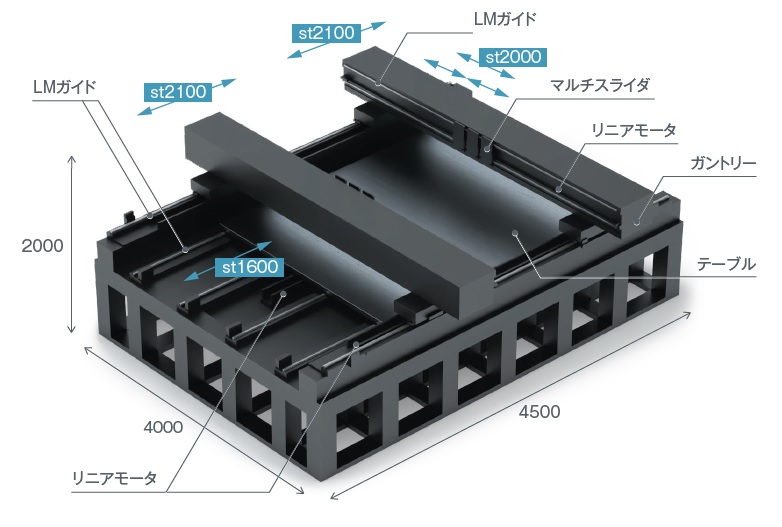

	XY 軸精密ガントリーユニット。Y軸にリニアモータを使用 しており、各テーブルに可動子を搭載しているため、個別 テーブルをに動かすことが可能です。

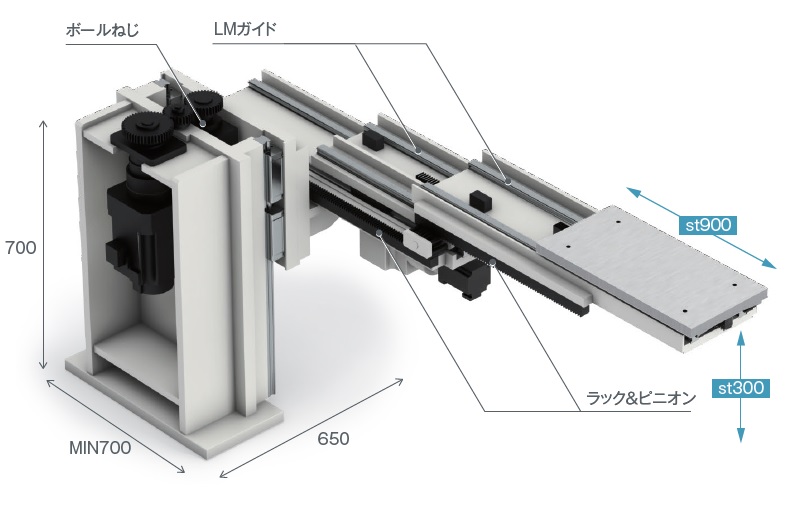

	YZ軸ユニット。大きなストロークを有しながら収縮時は コンパクトに収納します。

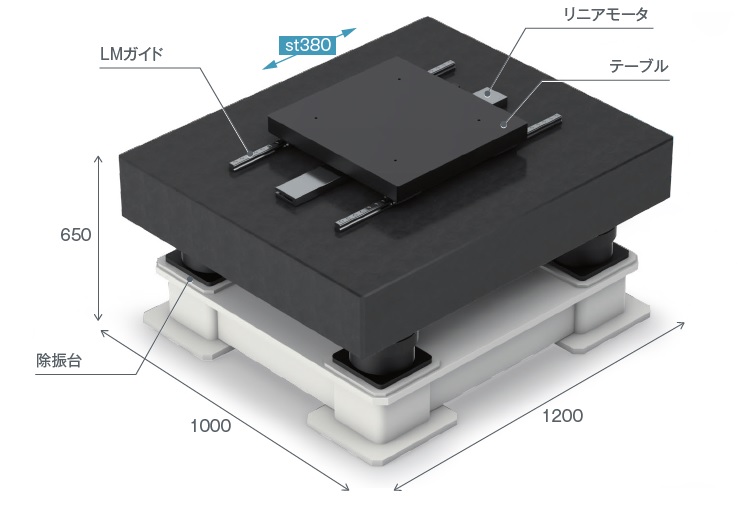

	リニアモータ駆動のXYユニットです。 石定盤上にLMガイドを配置しているため、精度が要求され る装置に最適なXYユニットです。

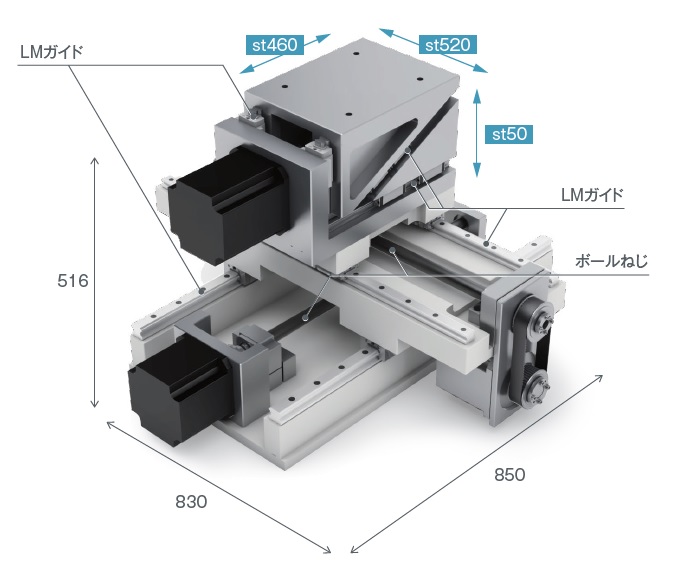

	XYユニットに、くさび構造Z軸ユニットを組合わせたXYZ ユニットです。くさび機構ですので高さを抑えることがで きます。

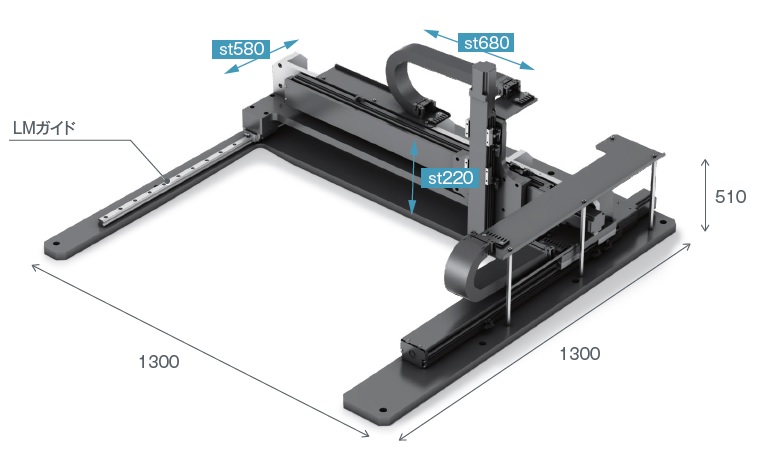

	左右のラック＆ピニオンを連結することで同期をもたせ、 ガントリの姿勢に安定性を持たせたXYZユニットです。

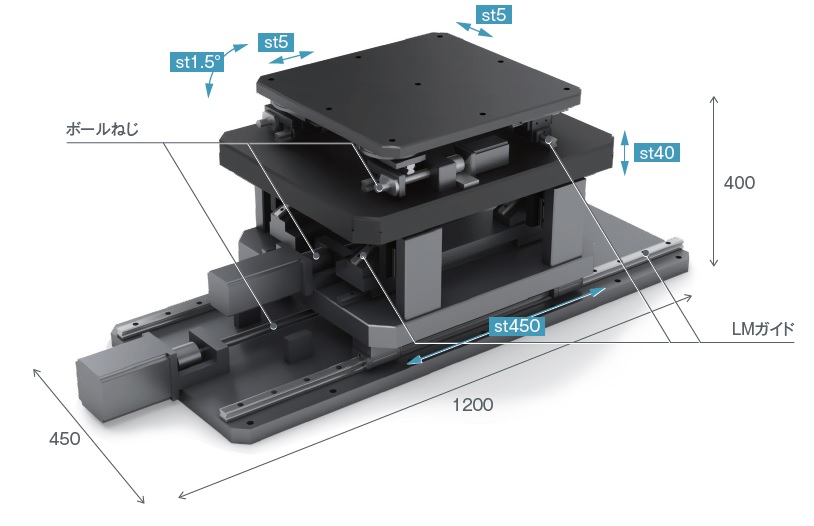

	X軸の上にクサビ機構を使用したZ軸昇降ユニットを搭載 し、さらにその上にアライメントユニットを搭載した XZθユニットです。

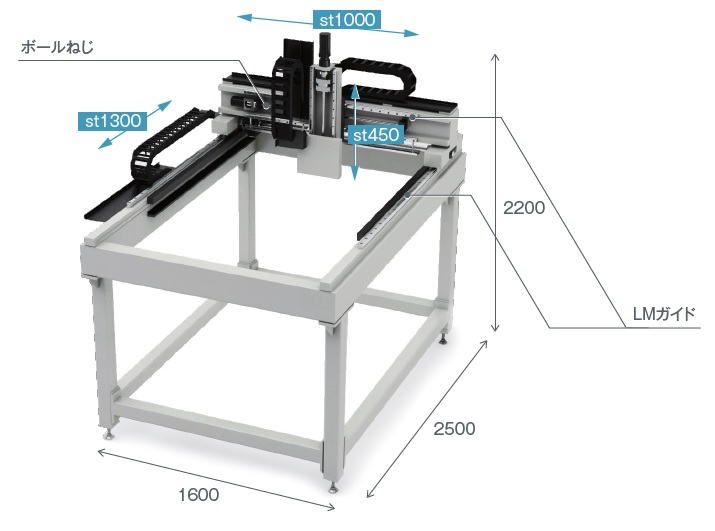

	XYZガントリ。高剛性なLM ガイドアクチュエータとガン トリー構造により高精度を維持しつつ高タクトを実現し ます。

蛇の目ミシン工業　ユニット商品のご紹介

蛇の目ミシン工業のユニット商品です。
自動化に向けた自動機を組み立てて、完成品にした状態で納入いたします。
架台から冶具製作まですべてお手伝いします。

トルク管理ネジ締めシステム

蛇の目ミシン工業の卓上ロボットを使用した、トルク管理機能付きネジ締めシステムです。

トルク管理のほか、ねじの仮入れ、緩め、ねじ浮き検知、ねじ落下検知、ねじ空転検知機能が付きます。
安全対策としてライトカーテン、またパトライトやご要望いただく部品を架台に付けてお届けします。
部品を手配して架台の組付け、周辺部品の設置と配線、卓上ロボットの設置などすべてお任せください。


ネジ締め専用のアプリケーションが用意されており、ティーチングはねじ長さ、ピッチ、ネジ締めドライバの回転数などのねじ絞め条件を設定し、ねじ絞め位置を設定するだけで使用できます。
多言語対応ですので誰でも使用できます。

同様にサーボプレス、卓上ロボットを使用した塗布、バリ取りなど架台に乗せた装置を納入することができます。
