αSTEP(アルファステップ)AZシリーズ用減速機

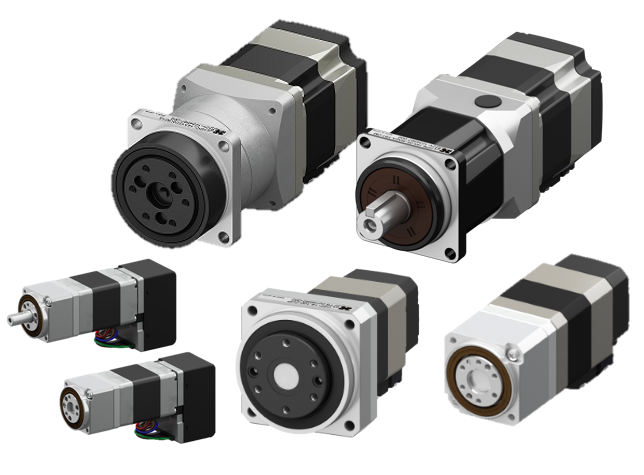

オリエンタルモーター社製αSTEP(アルファステップ)AZシリーズ に組合せ可能な減速機（単体）です。平行軸ギヤ、テーパギヤ、直交ギヤ、遊星ギヤ、波動歯車と各種のギヤヘッドを用意しています。用途に合わせてお選びください。
各種ギヤヘッドの構造についてはこちら⋙
単位：許容トルク(N・m)／バックラッシ(分)
写真クリックでページに進みます。
| AZモータ 取付角 |
TS (平歯)  |
PS (遊星)  |
HPG (遊星)  |
HPN (遊星)  |
VRXF (遊星)  |
CSF1U (波動)  |
CSF2U (波動)  |
CSG (波動)  |
HDS (波動)  |
FC (直交)  |
AFC (中空)  |
| 20mm AZM15 |
● 0.6/0 |
||||||||||
| 28mm AZM24/26 |
● 0.5/35 |
● 5.0/0 |
● 2.4/0 |
||||||||
| 42mm AZM46/48 |
● 2.3/15 |
● 3.0/15 |
● 10/3 |
● 5.0/7 |
● 12/15 |
● 5.0/0 |
● 7.8/0 |
● 52/0 |
● 5.0/0 |
● 3.0/15 |
|
| 60mm AZM66/69 |
● 6.0/10 |
● 8.0/7 |
● 29/3 |
● 16/7 |
● 23/15 |
● 178/0 |
● 10/0 |
● 10/10 |
● 13/3 |
||
| 90mm AZM98 |
● 25/10 |
● 37/7 |
● 45/3 |
● 13/5 |
● 56/15 |
● 178/0 |
● 52/0 |
この製品の取り扱いメーカー

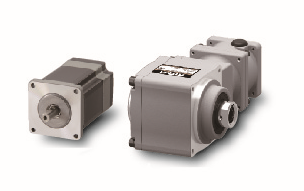

ハイブリッド制御システムαSTEP(アルファステップ)AZM69タイプ専用の直交軸中空・中実軸ギヤヘッドです。
高許容トルク・省スペース・高精度な位置決めを実現します。
詳細（仕様・外形図など）はこちらから»
αSTEP(アルファステップ)AZシリーズとギヤヘッドのメーカー別仕様値比較⋙AZシリーズと11種のステッピングモータ用減速機で広がる用途

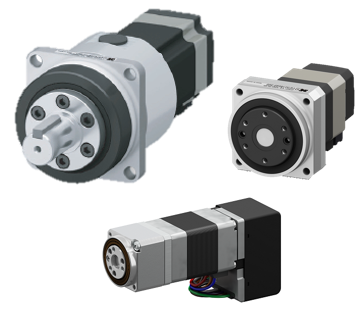

バッテリレスアブソリュートセンサ搭載 αSTEP(アルファステップ)AZシリーズとお使いいただける、軽量波動歯車減速機、遊星減速機、超薄型扁平波動歯車と取付角20mmの超小型・軽量波動歯車減速機です。
CSG-2UH-LWシリーズ（波動減速機）
ハーモニックギヤ （波動減速機）CSG-2UH-LWシリーズとオリエンタルモーター(株)製 αSTEP(アルファステップ)AZシリーズのセット品です（減速機にモータは組付けられておりません）。CSGは、定格トルク・性能は従来品と同等でありながら、形状の新設計と軽量部材の採用により約30％の軽量化を実現しました。ロボットの高速化、可搬重量のアップに貢献します。
約30％の軽量化
形状の新設計と軽量部材の採用により約30％の軽量化を実現しました。
幅広い減速比
１/50~1/160までご用意しています。また同じ取り付けであれば、減速比が変わっても重量・全長が変わりません。減速比を変更しても、設計変更の手間を最小限に抑えることが可能です。
HPNシリーズ（遊星減速機）
高精度ヘリカル歯車採用、静音、軽量コンパクト、かつ短納期・低価格を実現。
■ 取付角 □42mm、□60mm、□90mm
■ バックラッシ：（1段型 1/10まで）3分、5分以下、 （2段型 1/15から）3分、5分、7分以下
■ 減速比：1/3 - 1/50
■ 効率：90％以上 ヘリカル歯車の採用
■ 静音設計：騒音58dB以下（型番14）
■ オリエンタルモーターαSTEP(アルファステップ)AZシリーズとのセット品にてご用意
CSF-miniシリーズ（波動歯車減速機）
精度ヘリカル歯車採用、静音、軽量コンパクト、かつ短納期・低価格を実現。
■ ノンバックラッシ 波動歯車減速機
■ 取付角☐50mm、☐60mm、☐75mm
従来製品より大幅な偏平化を達成し、出力部の主軸受にクロスローラベアリングを採用し高剛性を実現しています。
■ 超小型・軽量（25ｇ）
■ ノンバックラッシ
■ 高トルク容量
■ 高剛性
最新技術を詰め込んだ、シリーズ最小の小型減速機です。
αSTEP(アルファステップ)AZシリーズとギヤヘッドのメーカー別仕様値比較⋙AZシリーズと9種のステッピングモータ用減速機で広がる用途
新設計の歯車と総コロ式構造により伝達トルクがアップしました。また、新しいはすば歯車の採用での静穏化、
高性能グリース採用でのより高効率化で漏油対策も万全、といった特徴を持つ同芯軸タイプのギヤヘッドです。
ハイブリッド制御システムαSTEP(アルファステップ)AZシリーズとの組み合わせもございますので、お問い合わせください。
αSTEP(アルファステップ)とギヤヘッドのメーカー別仕様値比較⋙AZシリーズと9種のステッピングモータ用減速機で広がる用途
