ブラシレスモータ

ホールセンサを使ってフィードバック制御しながら速度制御をしています。インバータとはまったく違った動きをします。対負荷による速度変動率±0.05%以下。専用回路はAC入力とDC入力からお選び頂けますので、幅広い用途でご使用頂けます。商品ページ⋙

ブラシレスモータの動作原理と構造→

 出力  15W~400W

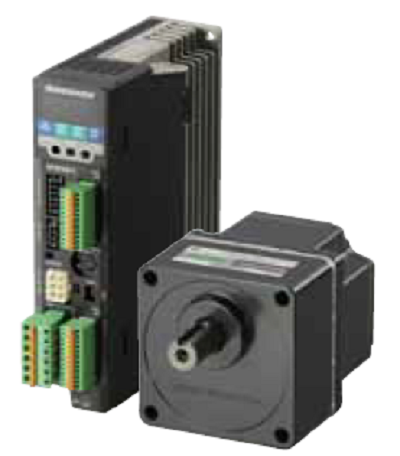

ロータに永久磁石を採用した小型・高効率なブラシレスモータにセンサを搭載し、フィードバックをおこなう専用回路を組み合わせた速度制御モータです。

電源入力タイプ シリーズ 製品の概要
DC電源入力 BLH DC24V入力のコンパクトな小型基板型ドライバを採用した、高トルク・低騒音のブラシレスモータで
す。アナログ設定、デジタル設定、RS-485通信をご用意しています。出力15/30/50/100W。
BLV DC24V入力のコンパクトな基板型ドライバを採用した、高トルク・低騒音のブラシレスモータです。
アナログ設定、デジタル設定、RS-485通信。優れた速度安定性。高出力100/200/400W
BLV_Rタイプ 1r/minからの低速運転でも滑らかな駆動を実現。モータ・ドライバともに、大幅な小型軽量化でドラ
イバは従来比約80%。Modbus(RTU)、CANopen通信に対応。出力60/100/200/400W
BLSシリーズ 一定速度、連続運転を行う用途に適しています。モーターに小型のセンサを搭載してフィードバック制御を行っており、負荷が変動してもモーターの回転速度の変動を少なくできます。出力25/30/40/60/90/120W
AC電源入力 BMU モータは小型・高出力・高効率のブラシレスモータを採用。デジタル表示パネルと設定ダイヤルを
搭載し、クルクル・ポンの簡単操作。出力30/60/120/200/300/400Wのラインナップ。
BLE2 上位コントローラからI/Oでの速度切り替えや外部直流電圧による速度設定も可能です。トルク制限機能
など充実の機能を搭載し、パソコンからの設定・指令も可能です。速度切り替えや外部直流電圧による
速度設定、トルク制限機能など充実の機能。出力30/60/120/200/300/400Wのラインナップ。
BX2 サーボモータのように、速度制御、位置制御、トルク制限が可能です。チューニングレスで簡単高性
能ドライバで最高回転速度 4000r/min、16速設定、速度比 1:2000、速度変動率 ±0.05%
出力30/60/120/200Wのラインナップ。

バッテリー電源駆動ブラシレスモーターの紹介⋙

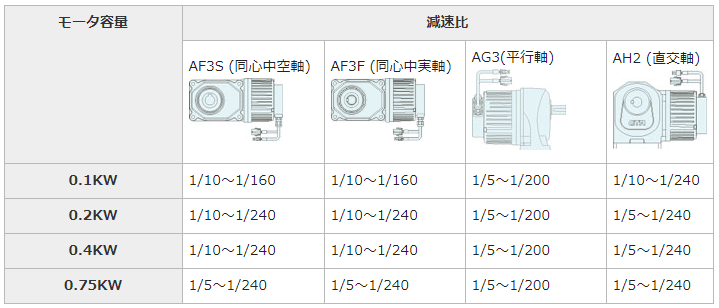

 出力  50W~750W

バッテリー電源駆動ハイパワーブラシレスモータのご紹介⋙

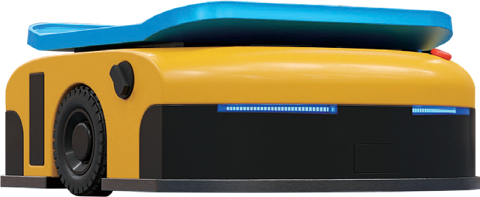

バッテリ駆動が可能なので搬送ロボット(AGV・AMRなど)の駆動用モータに最適です。
デジタルで最大16段の速度設定ができます。加減速は各4段階設定です。
トルク制限機能があり、最大で8段階設定できます。

              商品ページはこちら⋙



製品紹介

ブラシレスモータ

高出力:ロータ部には高エネルギー積のネオジウム系マグネットを採用。ステータ部にはコアレスタイプ巻線を最大限に巻き込み単位体積あたりの出力が最高になるように設計致しました。 長寿命:ブラシなどの摩耗部品が無い為、寿命を制限するのはボールベアリングの寿命のみとなります。滑らかな回転:シチズン千葉精密独自技術のコアレス巻線を使用したスロットレス構造のブラシレスモータなので、低速から高速までの滑らかな回転が得られます。低発熱:高周波特性に優れた薄手の電磁鋼板の採用により、高速回転時の鉄損が少なく低発熱です。豊富なラインナップ:φ16mm、φ18mm、φ22mm、φ26mm、φ30mmで計40機種をラインナップしております。

■コアレスDCモータ

ロータの慣性モーメントが小さく機械的時定数が小さいため、起動・停止が速く、応答性が優れています。コッキングが全く無いため、低振動・低騒音で、低速でも滑らかな回転が得られ、精度の高い制御が可能です。 コイルのアマチュアインダクタンスが小さく整流作用が良好な為、ブラシ・整流子の寿命が長く、電気ノイズの発生も少なく抑えています。鉄損が無いため高磁界のもとで高速回転ができ、数万R.P.Mの小型高出力タイプも製作可能です。磁気的・電気的・耐熱的にも密度の高い設計がなされており、さらに機械的強度も非常に高いため、単位体積当りの出力が 極めて大きいコアレスサーボモータです。
