ピックアップユニット

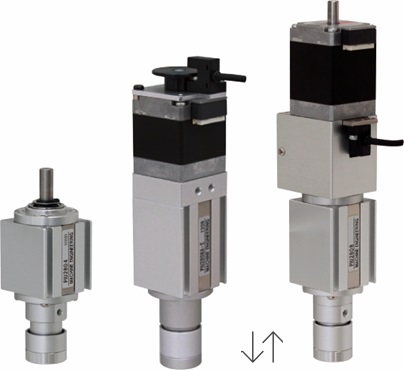

最速動作0.03秒/サイクル。驚異のスピードでシャフトが上下します。先端にチャックを付けて高速で部品を拾い上げます。カムの形状に丸みを持たせているので、上始点、下始点での<ショックがなく滑らかに動くので、部品を拾いこぼすことはありません。θ軸回転機構をつけると、拾い上げて回転させてから部品をおろすことも出来ます。円筒の溝カムを回転させて上下の動きを作ります。高速でもスムーズでなめらかな動きが実現できます。溝カムの曲線が上昇端と下降端では緩やかなためエアシリンダと比較しショックレスで移動終端のたわみを抑えます。カムの溝を工夫して作ることより、ワークの搬送を自在に操ります。1 回転で下降→停留→上昇→停留を内蔵のメカ機構でおこないます。

動作確認センサも取り付けられ、簡単制御を実現します。ピックアップの上下作動 超高速 30ms/cycle 時 45dBと静かな事務所の中と同じ程度です。エアーで吸着させて部品を移載する、部品の耐久試験、電子部品、プローブの導通検査に高速作業ができて最適です。

2サイズから選べます。本体はαSTEP(アルファステップ)ARシリーズが搭載されていますが、AZシリーズへの変更は可能です。
