取付角28mm/42mm、5相ステッピングモータに中空ロータを採用したアクチュエータです。 中空穴に配管・配線を通すことができ、装置の簡素化、小型・省スペース化に貢献します。 中空フランジは、直接負荷を取り付けることができます。 可動部周辺の部品点数削減に貢献します。詳細はこちら⋙

・5相ステッピングモータに中空ロータを採用したアクチュエータ。

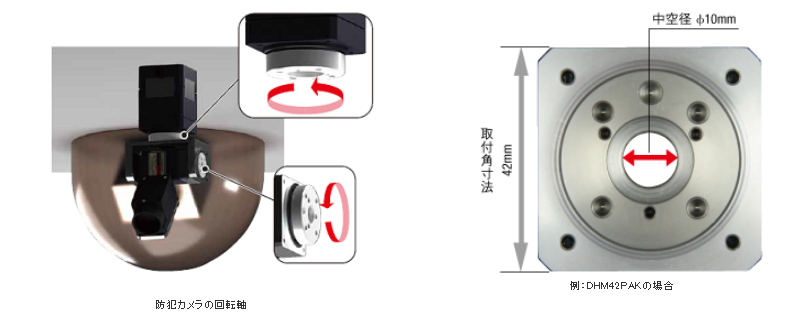

・中空穴に配管・配線を通すことが可能。
・装置の簡素化・小型・省スペース化に貢献。
　

特徴

装置先端の配管・配線を簡素化

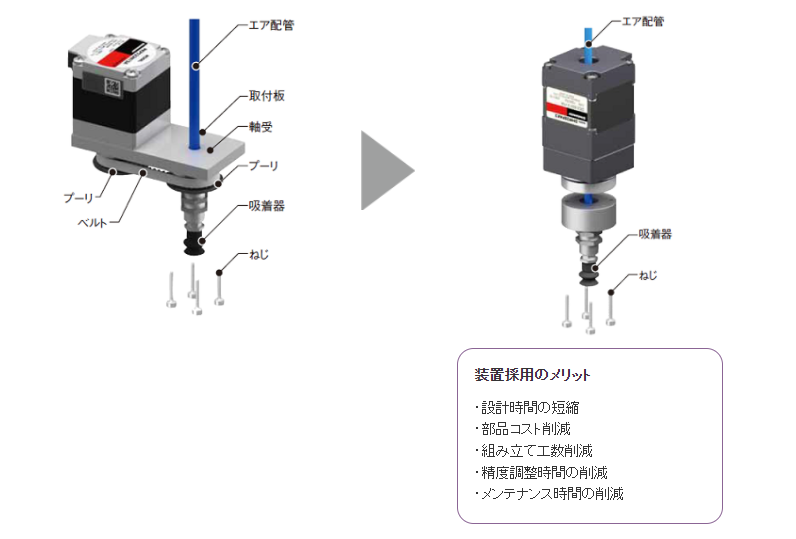

5相ステッピングモータに中空ロータを採用したアクチュエータです。シャフト中心部にエア配管、配線、光線を通すことで装置先端の設計の簡素化、小型・軽量化に貢献します。

フランジ取付で、可動部周辺の部品削減に貢献

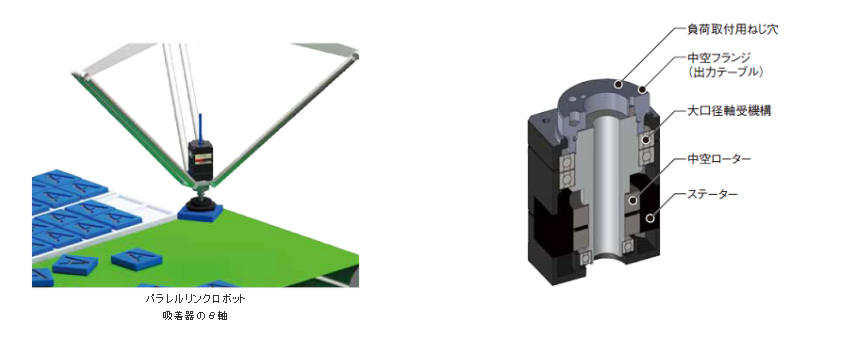

中空フランジには、直接負荷を取り付けることができます。可動部周辺の部品点数削減に貢献します。

従来自作でご用意いただいていた部品が不要となるため、装置設計や部品選定の時間が短縮されます。
さらに、組み立てや取付精度の調整にかかる時間を削減でき、お客様の生産効率アップに貢献します。

ラインナップ

「アクチュエータ」「ドライバ」「接続ケーブル／可動接続ケーブル」のそれぞれが別手配です。組み合わせてお求めになれます。

【モータ】

品名		取付角寸法	L寸法	中空径
	DHM28PAK2	28mm	55.4mm	Φ5.2ｍｍ
	DHM42PAK	42mm	69.4mm	Φ10ｍｍ

【ドライバ】

電源入力		ドライバタイプ
	DC24V	パルス列入力
		RS-485通信

●パルス列入力タイプ ◇取付プレート付 ライトアングル CVD507BR-K 定価13,500円 　◇取付プレート付 CVD507B-K 定価13,500円 　
◇取付プレートなし CVD507-K 定価13,000円

●RS-485通信タイプ   ◇取付プレート付 ライトアングル CVD5BR-KR 定価17,500円 　
◇取付プレート付 CVD5B-KR 定価17,500円

【ケーブル】

接続ケーブルはカタログを参照ください。
