レーザセンサ

TOF方式、CMOS方式2種類の商品があります。
検出距離能力 0.05m~12/24m。TOF方式を採用し、0.05mの近距離から24mの遠距離検出を実現しました。幅広い検出範囲がさまざまなアプリケーションへの活用を可能にします。商品ページ⋙

製品紹介

SA1F形 TOF方式レーザセンサ

業界最長クラスの検出能力  検出距離 0.05~12m/24m

TOF方式を採用し、0.05mの近距離から24mの遠距離検出を実現しました。幅広い検出範囲がさまざまなアプリケーションへの活用を可能にします。
検出距離 0.05mの近距離から、24mまで。TOF方式を採用し、近距離から遠距離までの検出を実現しました。
(透明なものは検知できません)
IP67の保護構造 仕様周囲温度 -20℃ ~ +55℃ を実現。温暖地や寒冷地でも安心して使えます。
アナログ出力とIO-Link出力の2種類があります。


IP67の保護構造
仕様周囲温度 -20°C ~ +55°C を実現。温暖地や寒冷地でも安心して使えます。アナログ出力とIO-Link出力の2種類があります。

型式 種類 電圧 出力 性能
SA1F-12AC レーザセンサ DC12-30V 4~20mA 検出距離0.05m~12m
SA1F-12IC レーザセンサ DC12-30V IO-Link 検出距離0.05m~12m
SA1F-12V レーザセンサ DC12-30V 0~10V 検出距離0.05m~12m
SA1F-12VC レーザセンサ DC12-30V 0~10V 検出距離0.05m~12m
SA1F-24A レーザセンサ DC12-30V 4~20mA 検出距離0.05m~24m
SA1F-24AC レーザセンサ DC12-30V 4~20mA 検出距離0.05m~24m
SA1F-24IC レーザセンサ DC12-30V IO-Link 検出距離0.05m~24m
SA1F-24V レーザセンサ DC12-30V 0~10V 検出距離0.05m~24m
SA1F-24VC レーザセンサ DC12-30V 0~10V 検出距離0.05m~24m
SA9Z-B01F SA1F用取付金具
SA9Z-B02F SA1F用取付金具
SA9Z-B15M67S ケーブルストレート
SA9Z-B15ML67S ケーブルL字コネクタ
SA9Z-B2M67S ケーブルストレート
SA9Z-B2ML67S ケーブルL字コネクタ
SA9Z-B5ML67S ケーブルL字コネクタ
SA9Z-B9M67S ケーブルストレート
SA9Z-BD03M67PUR ケーブル IO-Link用
SA9Z-BD10M67PUR ケーブル IO-Link用
SA9Z-BD1M67PUR ケーブル IO-Link用
SA9Z-BD2M67PUR ケーブル IO-Link用
SA9Z-BD5M67PUR ケーブル IO-Link用


アプリケーション例

・多品種ラインのワーク測定・シート材の巻き細り検出・液剤の残量検出・危険エリアのワークを、安全エリアから長距離計測・段ボールの積高計測など

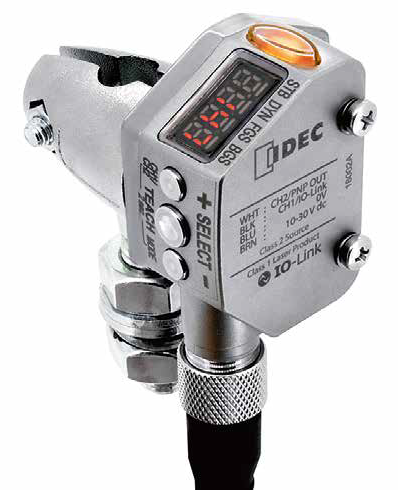

SA1Q形 アンプ内蔵型 CMOSレーザセンサ

黒色や鏡面体、透明体を安定検出

ダミーイメージ

・受光素子にCMOSラインセンサを採用することで、対象物と背景の色に影響を受けにくく、距離判別、高さ判別が可能 ・距離と明暗を合わせて判別するデュアルモードを搭載
・透明体の安定検出が可能です。
・NPN/PNP出力、アナログ出力4~20mA/0~10V出力やIO-Link出力の形式もラインアップ ・ステンレス製ハウジング採用による優れた耐衝撃・耐振動性能(米国FDAグレード)
・高圧洗浄に対応。保護構造IP67、IP68(※)、IP69K(※)を実現(※専用接続ケーブル装着時)

大きくて見やすい出力表示灯が付きました。(高輝度4ケタ、7セグLED傾斜ディスプレイ) 操作性の良い大型メタルスイッチの簡単設定

NPN/PNP出力、アナログ出力 4~20mA/0~10V 出力やIO-Link出力の形式もラインアップ

型式 種類 電圧 出力 性能
SA1Q-110A レーザセンサ DC12-30V 4~20mA 検出距離35~110mm
SA1Q-110I レーザセンサ DC10-30V IO-Link 検出距離35~110mm
SA1Q-110N レーザセンサ DC10-30V NPNオープンコレクタ 検出距離35~110mm
SA1Q-110P レーザセンサ DC10-30V PNPオープンコレクタ 検出距離35~110mm
SA1Q-110V レーザセンサ DC10-30V 0~10V 検出距離35~110mm
SA1Q-310A レーザセンサ DC12-30V 4~20mA 検出距離35~検出距離310mm
SA1Q-310I レーザセンサ DC10-30V IO-Link 検出距離35~検出距離310mm
SA1Q-310N レーザセンサ DC10-30V NPNオープンコレクタ 検出距離35~検出距離310mm
SA1Q-310P レーザセンサ DC10-30V PNPオープンコレクタ 検出距離35~検出距離310mm
SA1Q-310V レーザセンサ DC12-30V 0~10V 検出距離35~検出距離310mm
SA9Z-B01Q SA1Q用取付金具
SA9Z-B02Q SA1Q用取付金具
SA9Z-B03Q SA1Q用取付金具
SA9Z-B04Q SA1Q用取付金具
SA9Z-B15M67S ケーブルストレート
SA9Z-B15ML67S ケーブルL字コネクタ
SA9Z-B2M67S ケーブルストレート
SA9Z-B2M68S ケーブル高水圧洗浄
SA9Z-B2M69K ケーブル高水圧洗浄
SA9Z-B2ML67S ケーブルL字コネクタ
SA9Z-B5M67S ケーブルストレート
SA9Z-B5M69K ケーブル高水圧洗浄
SA9Z-B5ML67S ケーブルL字コネクタ
SA9Z-B9M67S ケーブルストレート
SA9Z-B9M68S ケーブル高水圧洗浄
SA9Z-B9M69K ケーブル高水圧洗浄
SA9Z-B9ML67S ケーブルL字コネクタ
SA9Z-BD03M67PUR ケーブル IO-Link用
SA9Z-BD03M69K ケーブル IO-Link用
SA9Z-BD10M67PUR ケーブル IO-Link用
SA9Z-BD1M67PUR ケーブル IO-Link用
SA9Z-BD1M69K ケーブル IO-Link用
SA9Z-BD2M67PUR ケーブル IO-Link用
SA9Z-BD2M69K ケーブル IO-Link用
SA9Z-BD4M69K ケーブル IO-Link用
SA9Z-BD5M67PUR ケーブル IO-Link用
