オリエンタルモーター LJリニアヘッド
-
取付け角90mm 最大可搬質量200kgのリニアヘッドが新登場。
ラック・ピニオン機構のL Jリニアヘッドは、平行軸ギヤヘッド＋モータに装着することで 押す、引く、上げる、下げるなどの直線動作を得ることができます。平行軸ギヤヘッドと簡単に組み付けリニアヘッドに平行軸ギヤヘッドを差し込んでねじで固定するだけの簡単構造です。装置への設置時やモータのメンテナンスが容易におこなえます。水平、垂直の両方向に取り付けが可能な構造を実現しています。
特 徴
コンパクトサイズで最大可搬質量200kgを実現
-
ピニオンの大径化に伴い、歯車強度がアップしたことで最大可搬質量200Kg※を実現
- ※可搬質量はギヤヘッド減速比、および組み合わせるモータによって異なります。
-
ラックを固定してスペースを有効活用
図のようにモータ自体を自走させることが出来ます。モータスペースの確保が難しい装置に効果的です。
設計効率の向上に貢献
設計から立ち上げまでの時間を短縮
ラック・ピニオン機構を自作する場合と比べて使用している部品点数の削減、設計・組み立てにかかる工数を減らすことができます。
平行軸ギヤヘッドと簡単に組付け
リニアヘッドに平行軸ギヤヘッドを差し込んでねじで固定するだけの簡単構造です。装置への設置時やモータのメンテナンスが容易におこなえます。
ラックを「水平」「垂直」両方向に取付可能
水平、垂直の両方向に取り付け可能な構造を実現しています。取り付け方向を自在に選べることにより、設計しやすさの向上と、部品共用によるコストダウンに貢献します。

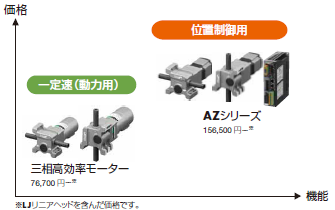

組合せモータ
αSTEP(アルファステップ)AZシリーズ、ACモータ（三相高効率モータ）と組み合わせが可能です。
| 組合わせモータ | モータ出力（W） | 減速比 |
| 三相高効率モータ電磁ブレーキ付き+平行軸ギヤヘッド | 60 | 7.5～300 |
| 100 | 7.5～180 | |
| αSTEP AZシリーズ TSギヤードタイプ | ー | 10，20，30 |
組み合わせるモータの取り扱い説明書を確認の上、お使いください。

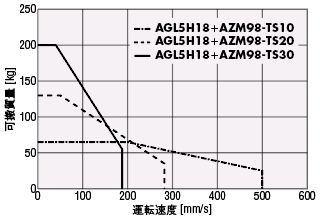

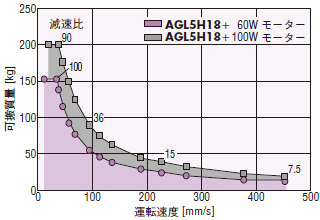

各モータと組合せた時の特性例（運転速度－可搬質量特性）
＜L Jリニアヘッド＋三相高効率モータ（60Hz）＞ ＜L Jリニアヘッド＋AZシリーズ＞
バリエーション・仕様
L JリニアヘッドとACモータの組合せ
|
リニアヘッド種類 |
W×H×D※〔ｍｍ〕 | 最大可搬質量〔ｋｇ〕※２（運転速度〔ｍｍ/sec〕※２） | ストローク〔ｍｍ〕 |
| L J(60) | 140×140×293 | 14～152㎏（376～15ｍｍ/sec） |
100,200,300,400, 500,600,700 |
| 最大可搬質量と運転速度はギヤヘッド減速比によって変わります。 | |||
| L J(100) | 140×140×314 | 23～200㎏（376～15ｍｍ/sec） | |
| 最大可搬質量と運転速度はギヤヘッド減速比によって変わります。 |
※１ 平行軸ギヤヘッドの減速比が１８０の場合
※２ 電源周波数50Hzにおける平行軸ギヤヘッドの許容トルクと回転速度から算出
L JリニアヘッドとAZシリーズの組合せ
取付角寸法：９０ｍｍ 電源入力：AC１００V・２００V
| モータ | 電磁ブレーキ | 可搬質量〔ｋｇ〕 | 使用速度範囲〔ｍｍ/s〕 | ストローク〔ｍｍ〕 |
| AZM98-TS10 | なし/付 | 25 | 0-500 |
100,200,300,400, 500,600,700 |
| 65 | 0-200 | |||
| AZM98-TS20 | 35 | 0-282 | ||
| 130 | 0-50 | |||
| AZM98-TS30 | 55 | 0-188 | ||
| 200 | 0-40 |
品名の見方
AGL 5 H 18 - 1
① ② ③ ④ ⑤
| ① | 種類 | AGL ： L Jリニアヘッド |
| ② | ギヤヘッド取付角寸法 | ５ ： ９０ｍｍ |
| ③ | 軸形状 | H ： 中空 |
| ④ | 穴径 | １８ ： Φ１８ｍｍ |
| ⑤ | ストローク | １：100ｍｍ ２：200ｍｍ ３：300ｍｍ ４：400mm ５：500mm ６：600mm ７：700mm |
