ハーモニック・ドライブ・システムズ AZXシリーズ用 HPN遊星減速機
-
【商品概要】

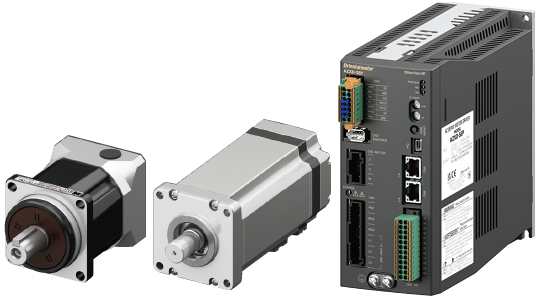

(株)ハーモニック・ドライブ・システムズ製 HPNシリーズと
オリエンタルモーター(株)製 AZXシリーズとのセット品です。（減速機にモータは組付けられておりません）
HPNシリーズは、高精度のヘリカル歯車を採用。
静音、軽量コンパクト、低価格を実現した精密遊星歯車減速機です。
-
産業用機械に広く活用されている遊星ギヤヘッドに、新たにHPNシリーズが加わり製品ラインアップが充実しました。
HPNシリーズは、高精度のヘリカル歯車を採用。 静音、軽量コンパクト、低価格を実現した精密遊星歯車減速機です。
ギヤヘッド型減速機の中からHPNシリーズを選ぶことで、装置の耐久性と信頼性が向上します。
バックラッシ：3分または5分以下
減速比：1/3 - 1/50
効率：90％以上 ヘリカル歯車の採用
静音設計：騒音58dB以下（型番14）
-
AZXシリーズは、AZシリーズと同じバッテリレスの機械式アブソリュートセンサ（ABZOセンサ）を搭載しています。
位置決め運転や連続運転に特化したサーボモーターです。
AZXシリーズの詳細はこちら≫

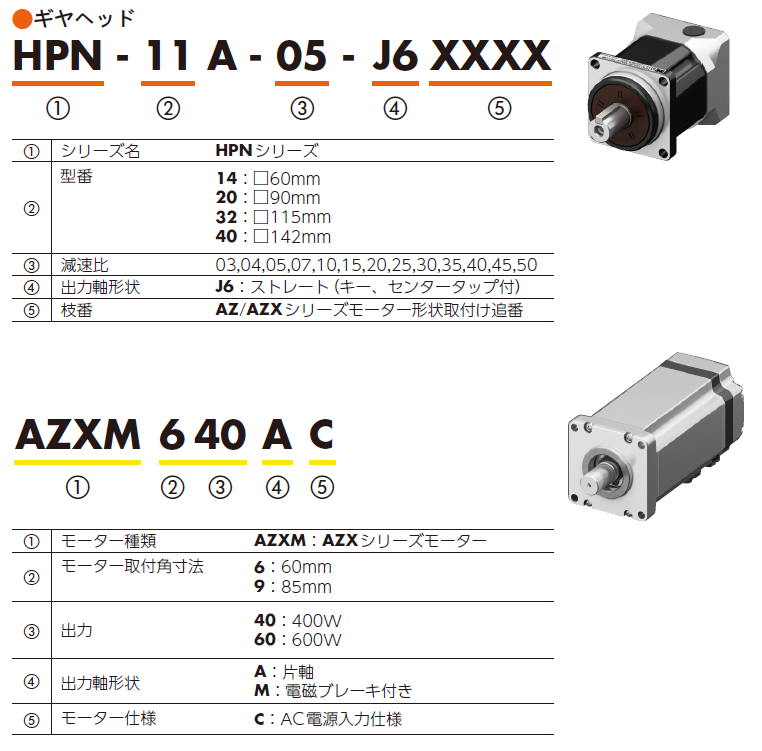

ギヤヘッド品番の見方
AZX640用HPNギヤヘッド
仕様一覧
| ギヤヘッド取付角（型番） | 60㎜型番：14 | 90㎜型番：20 | 115㎜型番：32 | ||||||||||
| 減速比 | 3 | 4 | 5 | 7 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 出力軸定格回転速度[r/min］ (モーター回転速度3000r/min） |
1000.0 | 750.0 | 600.0 | 428.5 | 300.0 | 200.0 | 150.0 | 120.0 | 183.3 | 85.7 | 750.0 | 66.6 | 60.0 |
| 出力軸最高回転速度[r/min] (モーター回転速度5500r/min） |
1833.3 | 1375.0 | 1100.0 | 785.7 | 550.0 | 366.7 | 275.0 | 220.0 | 100.0 | 157.1 | 137.5 | 122.2 | 110.0 |
| 定格出力トルク[N･m] | 3.155 | 4.365 | 5.575 | 7.995 | 10.217 | 15.128 | 20.894 | 26.661 | 32.427 | 34.522 | 40.187 | 45.852 | 51.517 |
| バックラッシ[arc-min] | 5以下 | 3以下 | 5以下 | 3以下 | |||||||||
| 質量[kg] | 0.96 | 2.94 | 2.95 | 8.03 | |||||||||
| 外形図 | 外形図 | ||||||||||||
| 2DCAD | DXF | DXF | DXF | DXF | DXF | ||||||||
| 3DCAD | STEP | STEP | STEP | STEP | STEP | ||||||||
※CADデータ 右クリックで ”名前を付けてリンク先を保存”
モーター部CADデータ
| 2DCAD | 電磁ブレーキなし AZXM640AC 電磁ブレーキ付き AZXM640MC |
| 3DCAD | 電磁ブレーキなし AZXM640AC 電磁ブレーキ付き AZXM640MC |
※CADデータ 右クリックで ”名前を付けてリンク先を保存”

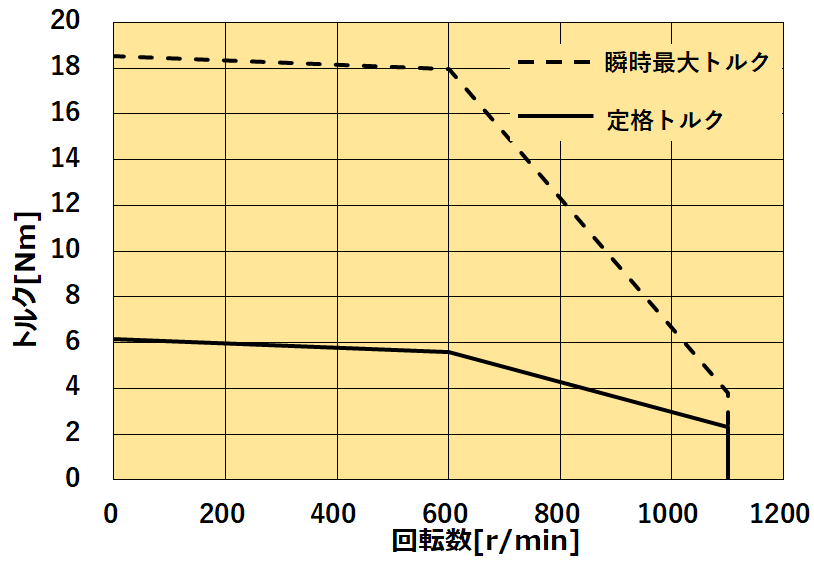

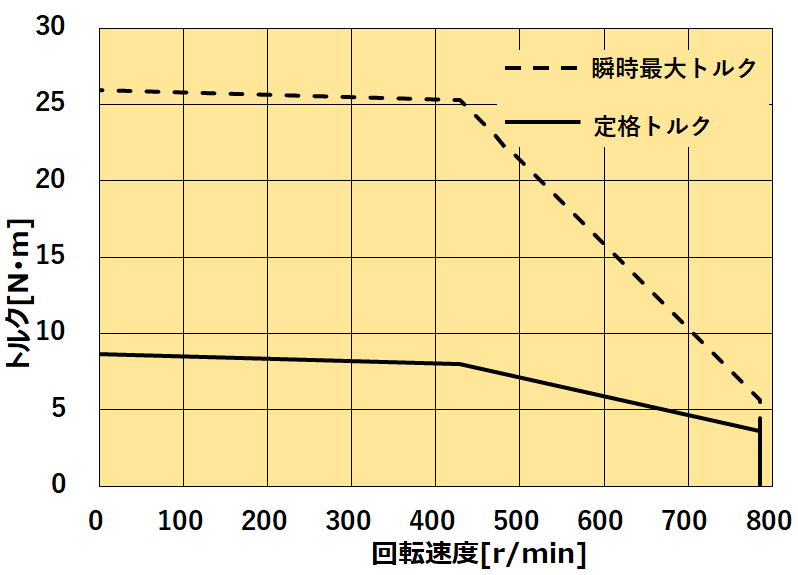

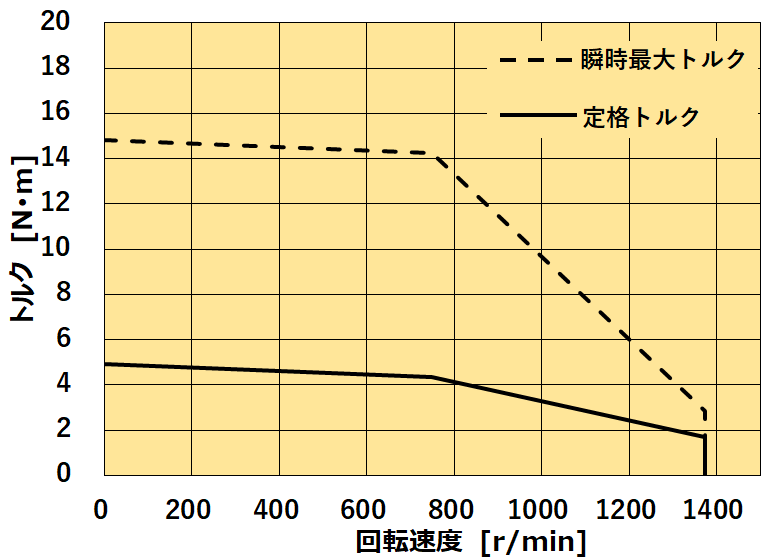

特性図（HPN-14＋AZX640）

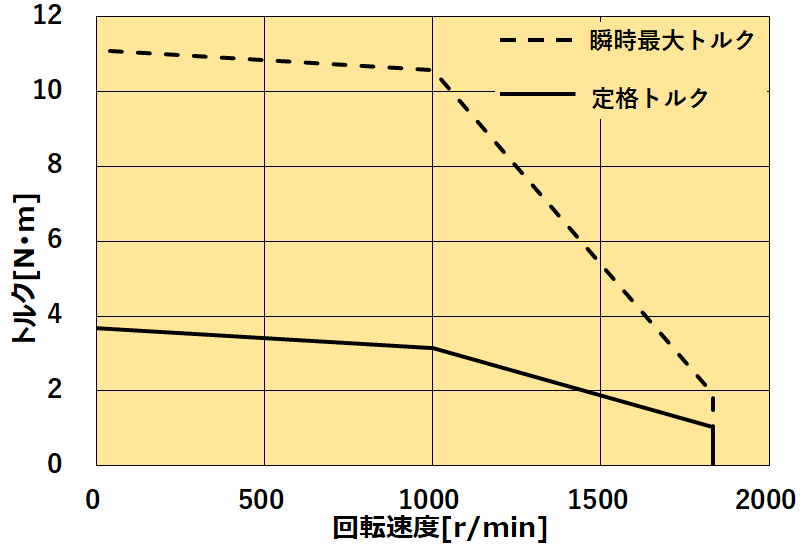

| HPN-14-3 | HPN-14-4 | HPN-14-5 | HPN-14-7 |
 |
 |
 |
 |

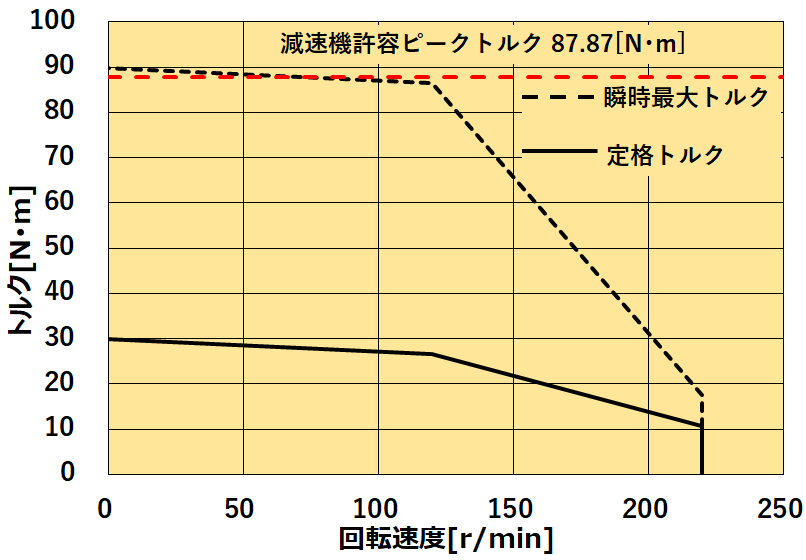

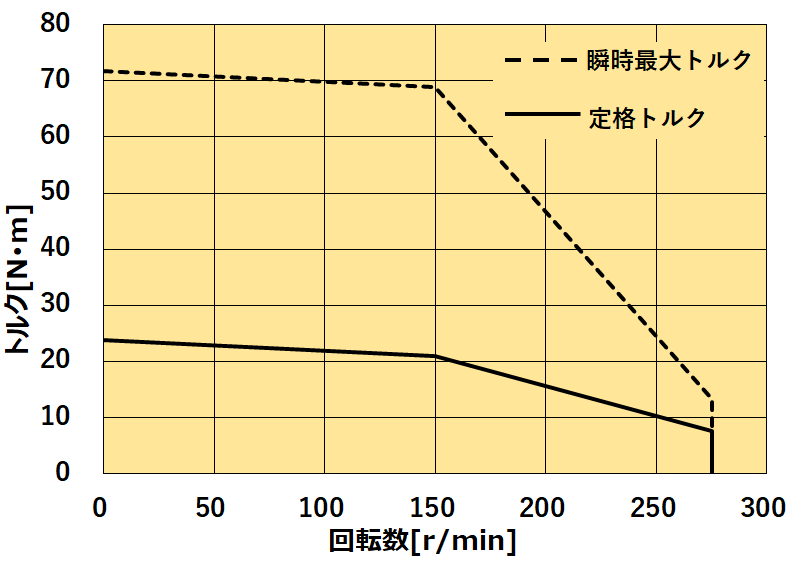

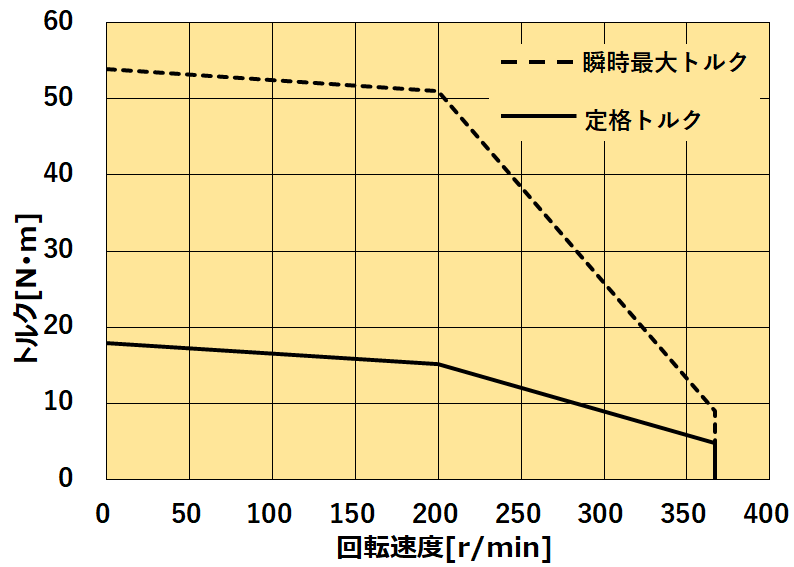

特性図（HPN-20＋AZX640）

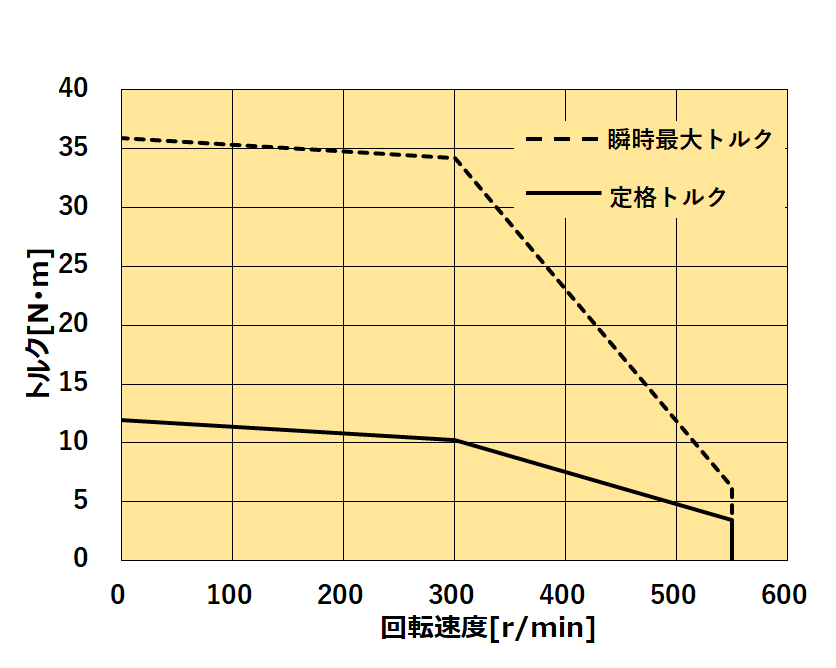

| HPN-20-10 | HPN-20-15 | HPN-20-20 | HPN-20-25 |
 |
 |
 |
 |

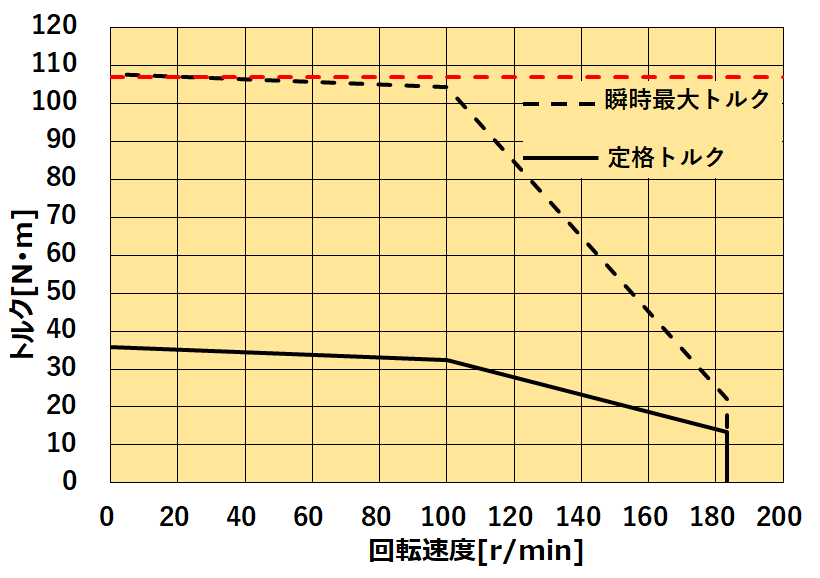

| HPN-20-30 |
 |

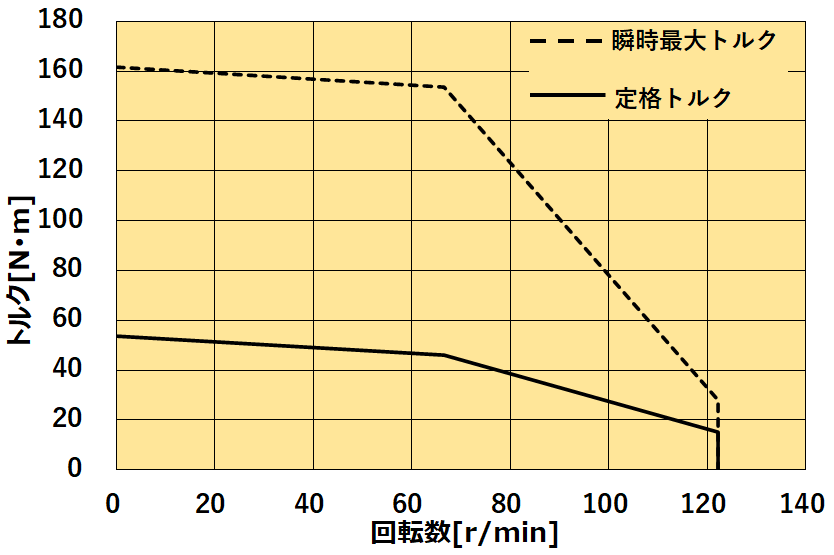

特性図（HPN-32＋AZX640）

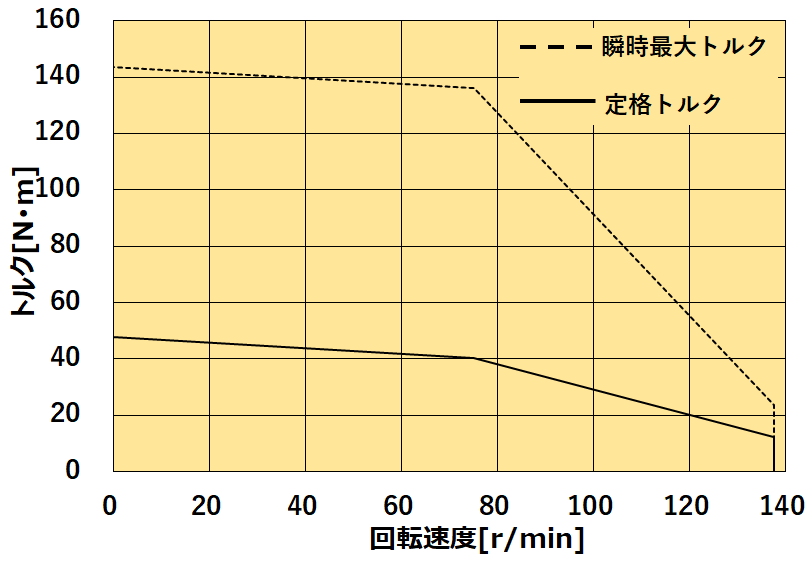

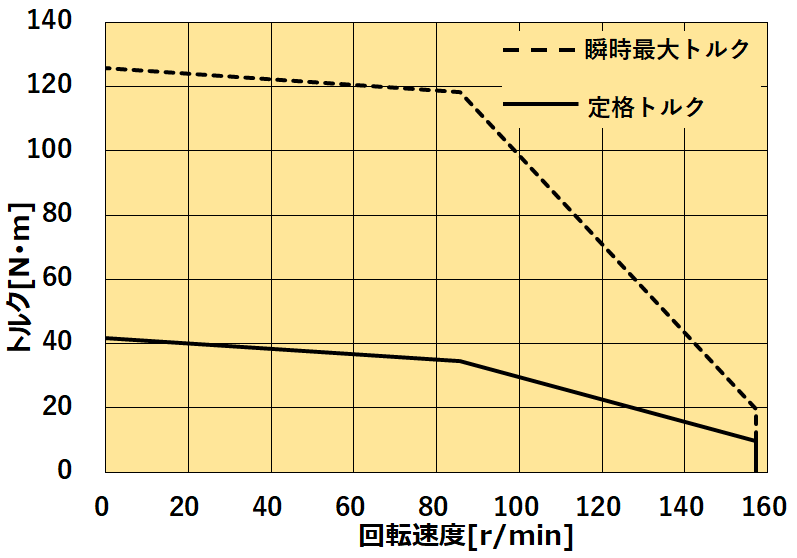

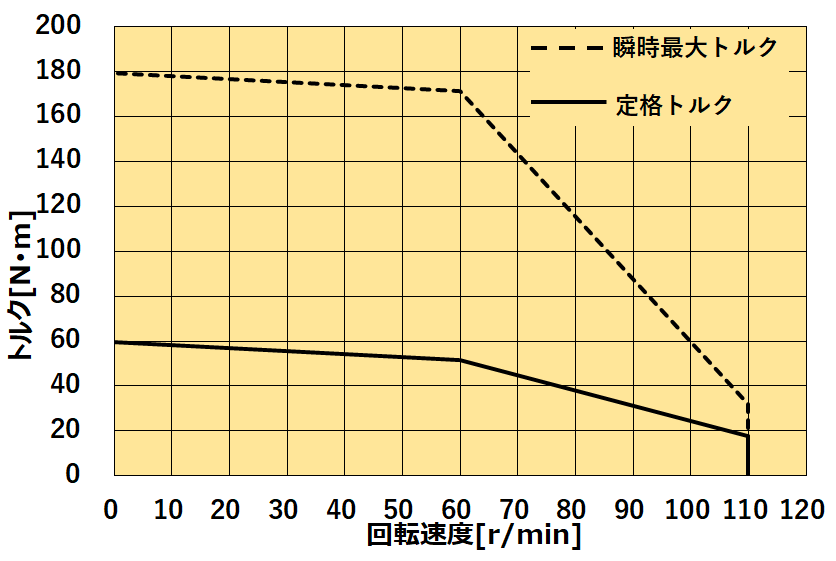

| HPN-32-35 | HPN-32-40 | HPN-32-45 | HPN-32-50 |
 |
 |
 |
 |
AZX960用HPNギヤヘッド
仕様一覧
| ギヤヘッド取付角（型番） | 90㎜型番：20 | 115㎜型番：32 | 142㎜型番：40 | ||||||||||
| 減速比 | 3 | 4 | 5 | 7 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 出力軸定格回転速度[r/min］ (モーター回転速度3000r/min） |
1000.0 | 750.0 | 600.0 | 428.5 | 300.0 | 200.0 | 150.0 | 120.0 | 183.3 | 85.7 | 750.0 | 66.6 | 60.0 |
| 出力軸最高回転速度[r/min] (モーター回転速度5500r/min） |
1833.3 | 1375.0 | 1100.0 | 785.7 | 550.0 | 366.7 | 275.0 | 220.0 | 100.0 | 157.1 | 137.5 | 122.2 | 110.0 |
| 定格出力トルク[N･m] | 4.065 | 5.886 | 7.696 | 11.318 | 13.962 | 20.886 | 29.559 | 38.232 | 46.905 | 55.578 | 64.251 | 72.924 | 79.188 |
| バックラッシ[arc-min] | 3以下 | ||||||||||||
| 質量[kg] | 2.89 | 6.38 | 7.9 | 8.01 | 7.9 | 15.68 | |||||||
| 外形図 | 外形図 | ||||||||||||
| 2DCAD | DXF | DXF | DXF | DXF | DXF | DXF | |||||||
| 3DCAD | STEP | STEP | STEP | STEP | STEP | STEP | |||||||
※CADデータ 右クリックで ”名前を付けてリンク先を保存”
モーター部CADデータ
| 2DCAD | 電磁ブレーキなし AZXM960AC 電磁ブレーキ付き AZXM960MC |
| 3DCAD | 電磁ブレーキなし AZXM960AC 電磁ブレーキ付き AZXM960MC |
※CADデータ 右クリックで ”名前を付けてリンク先を保存”

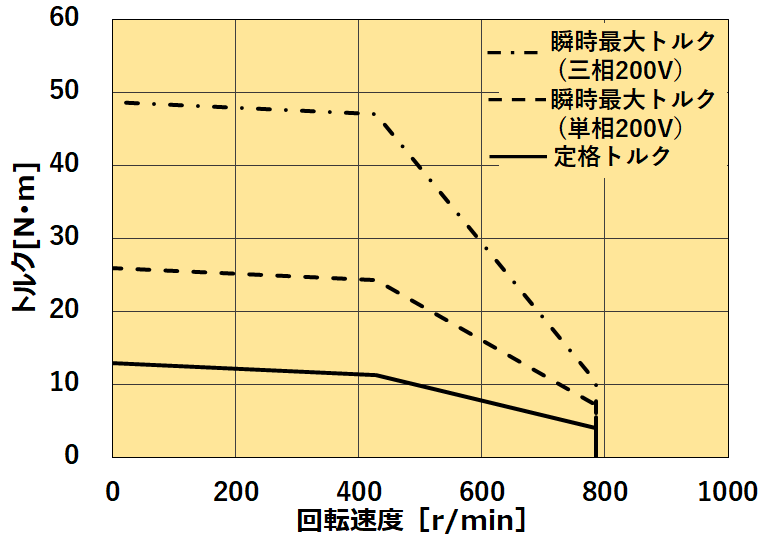

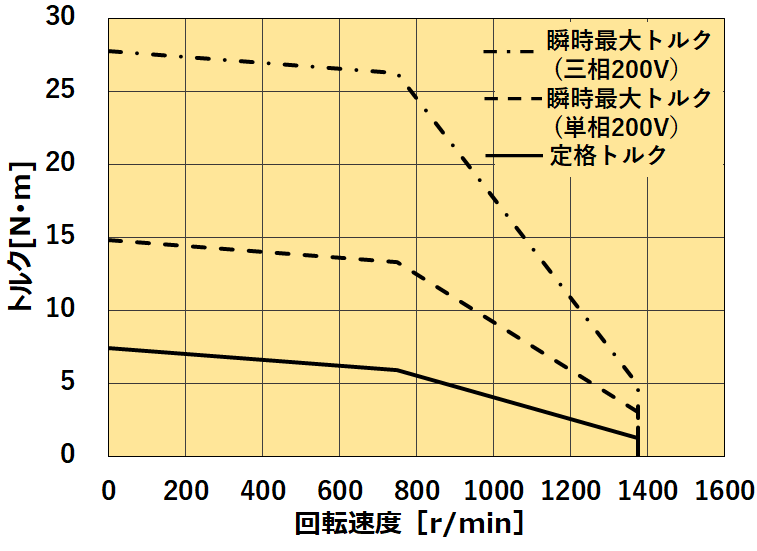

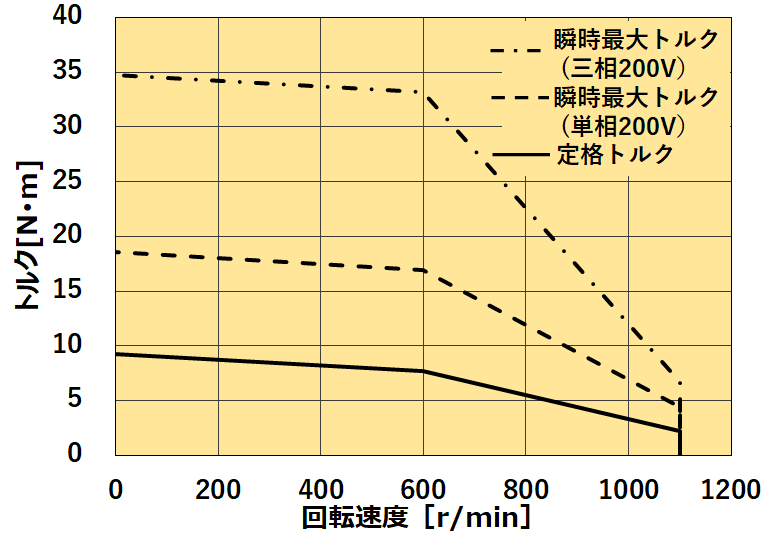

特性図（HPN-20＋AZX960）

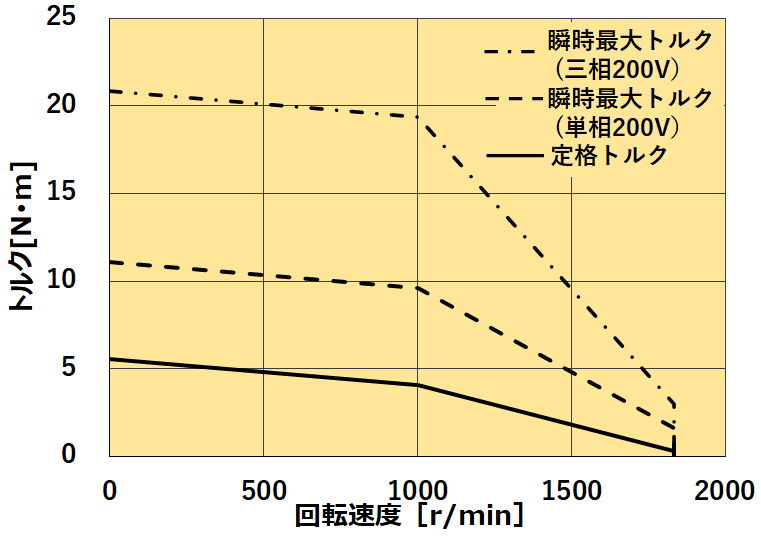

| HPN-20-3 | HPN-20-4 | HPN-20-5 | HPN-20-7 |
 |
 |
 |
 |

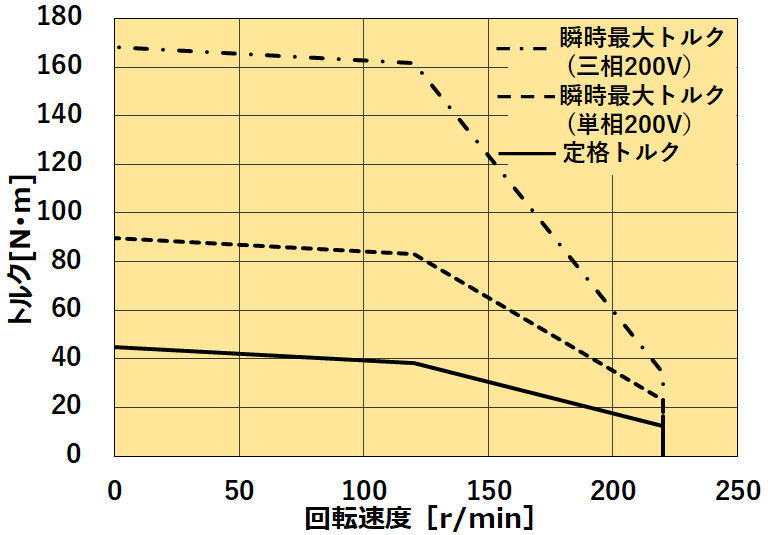

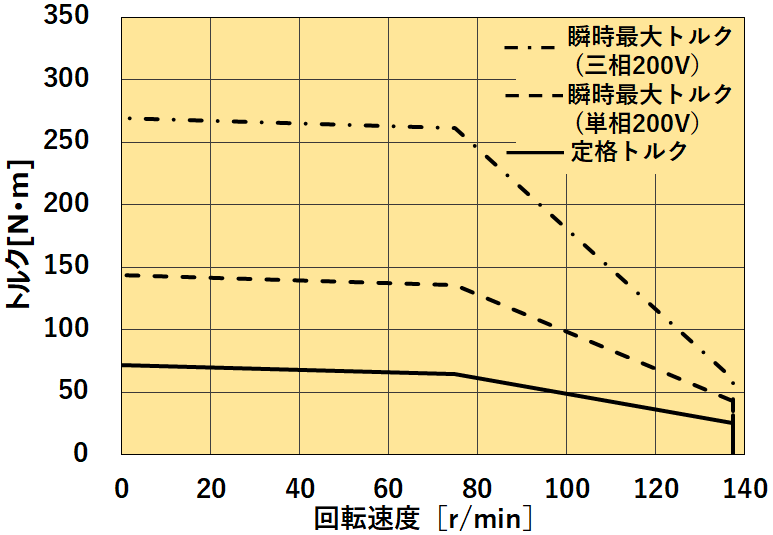

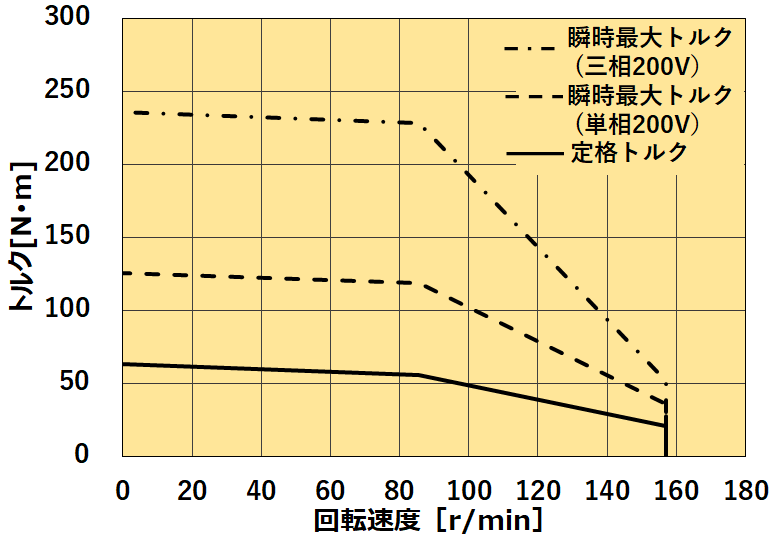

特性図（HPN-32＋AZX960）
| HPN-32-10 | HPN-32-15 | HPN-32-20 | HPN-32-25 |
 |
 |
 |
 |

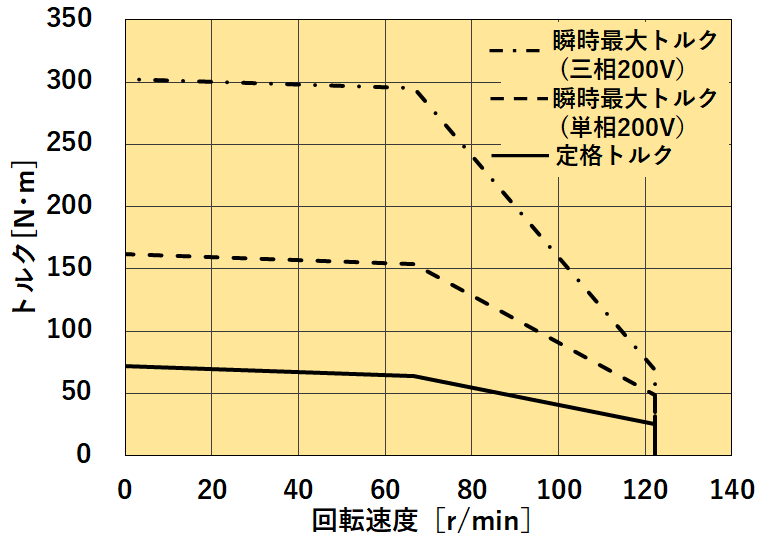

| HPN-32-30 | HPN-32-35 | HPN-32-40 | HPN-32-45 |
 |
 |
 |
 |

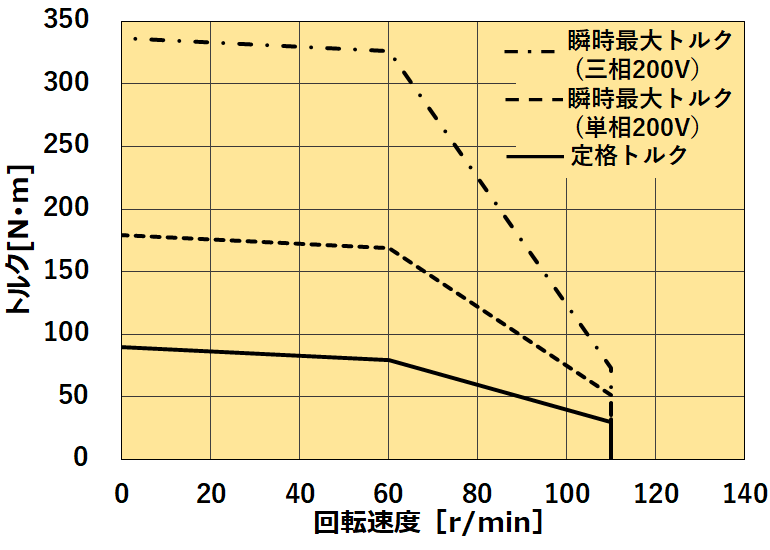

特性図（HPN-40＋AZX960）
| HPN-40-50 |
 |
【ドライバは別売です】 ドライバの情報はこちらから_click!
ギヤヘッドの許容荷重
ギヤヘッドの許容荷重（ラジアル荷重・オーバーハング荷重）について
組付け方法について
ギヤヘッドシリーズの優れた性能を十分発揮させるために、組み込み・取り付けは正確に行ってください。
使用ボルト、締め付けトルクは弊社推奨を守ってください。
