ハーモニック・ドライブ・システムズ　AZXシリーズ用 HPN遊星減速機

【商品概要】
 (株)ハーモニック・ドライブ・システムズ製 HPNシリーズと
オリエンタルモーター(株)製 AZXシリーズとのセット品です。（減速機にモータは組付けられておりません）
HPNシリーズは、高精度のヘリカル歯車を採用。
静音、軽量コンパクト、低価格を実現した精密遊星歯車減速機です。

   　

産業用機械に広く活用されている遊星ギヤヘッドに、新たにHPNシリーズが加わり製品ラインアップが充実しました。
HPNシリーズは、高精度のヘリカル歯車を採用。 静音、軽量コンパクト、低価格を実現した精密遊星歯車減速機です。
ギヤヘッド型減速機の中からHPNシリーズを選ぶことで、装置の耐久性と信頼性が向上します。
バックラッシ：3分または5分以下
減速比：1/3 - 1/50
効率：90％以上 ヘリカル歯車の採用
静音設計：騒音58dB以下（型番14）

AZXシリーズは、AZシリーズと同じバッテリレスの機械式アブソリュートセンサ（ABZOセンサ）を搭載しています。
位置決め運転や連続運転に特化したサーボモーターです。　
AZXシリーズの詳細はこちら≫

• HPN-14Aギヤ（取付60mm）+AZM46タイプセット品
• HPN-20Aギヤ（取付90mm）+AZXM640タイプセット品
• HPN-32Aギヤ（取付115mm）+AZXM640タイプセット品
• 取付方法について

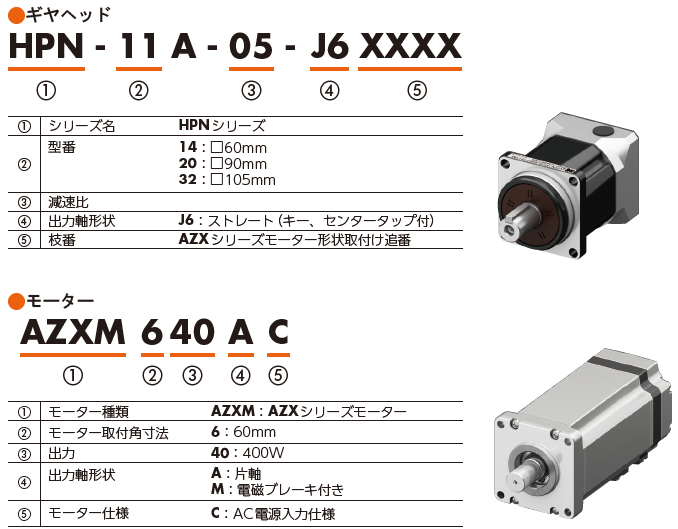

ギヤヘッド品番の見方

ラインナップ

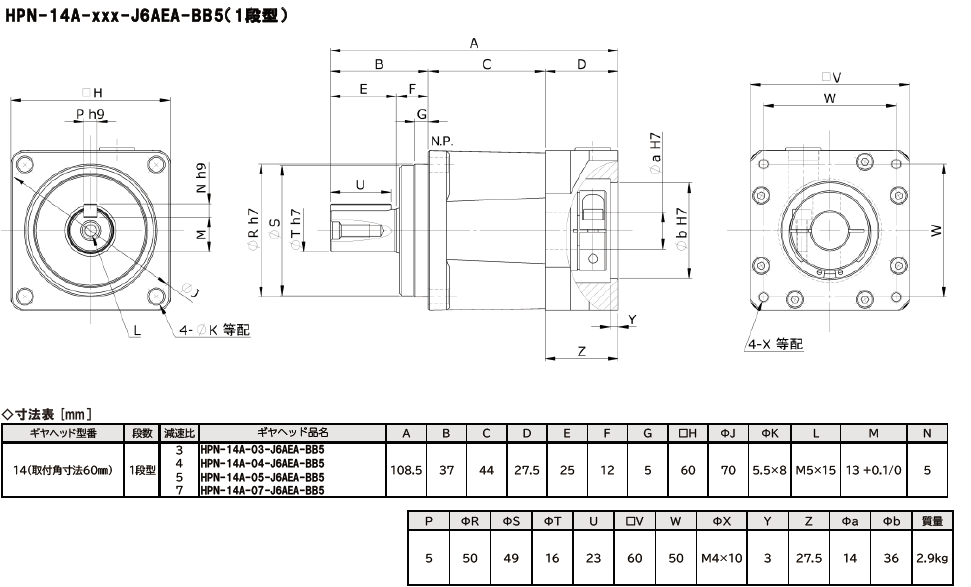

【HPN-14Aギヤ(取付60mm）＋ AZXM640タイプ】セット品

外形図参照
取付60mm 3DCADデータはこちら↓（CADデータ　右クリックで　”名前を付けてリンク先を保存”↓）

2DCAD	電磁ブレーキなし AZXM640AC 電磁ブレーキ付き AZXM640MC	減速比 HPN-14A
3DCAD	電磁ブレーキなし AZXM640AC 電磁ブレーキ付き AZXM640MC	減速比 HPN-14A

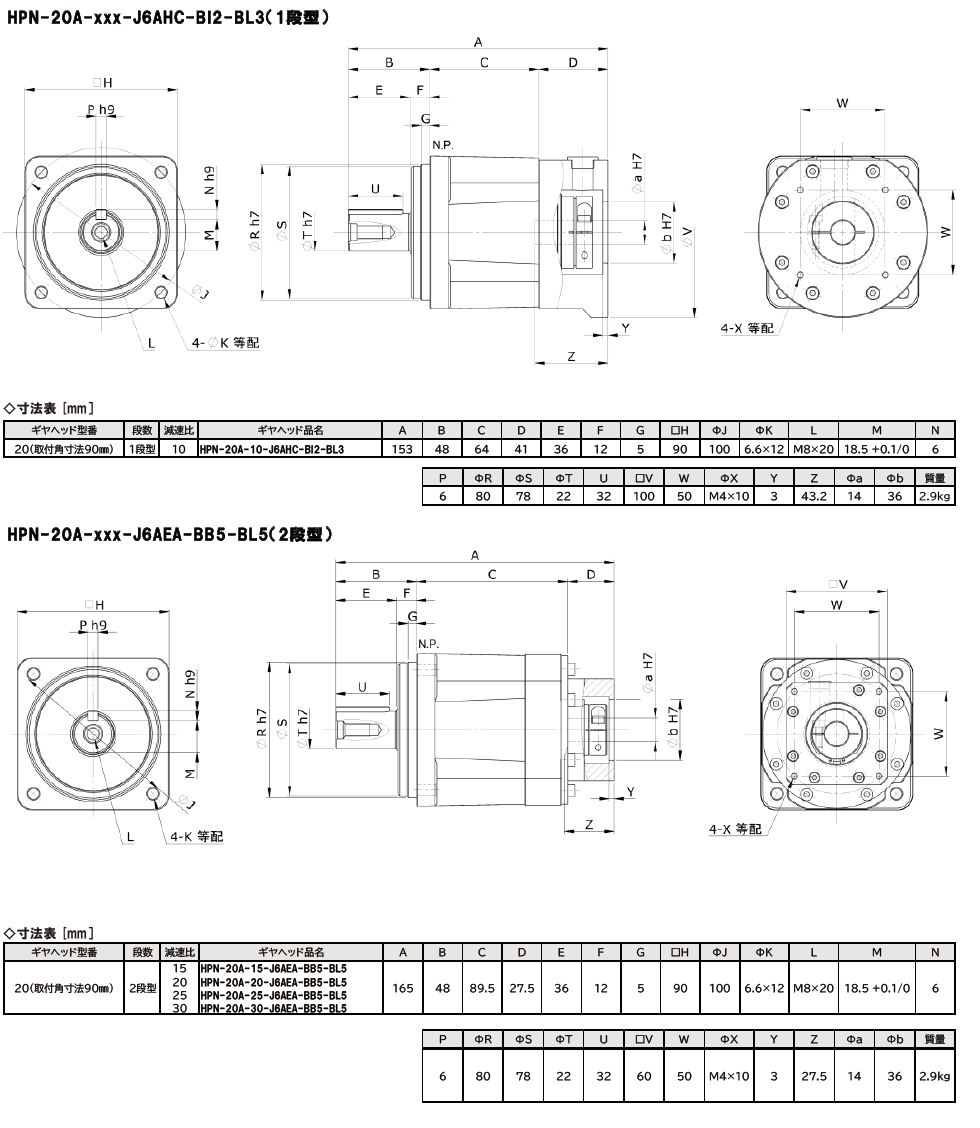

【HPN-20Aギヤ(取付90mm)  ＋ AZXM640タイプ】セット品

外形図参照
取付90mm 3DCADデータはこちら（CADデータ　右クリックで　”名前を付けてリンク先を保存”↓）

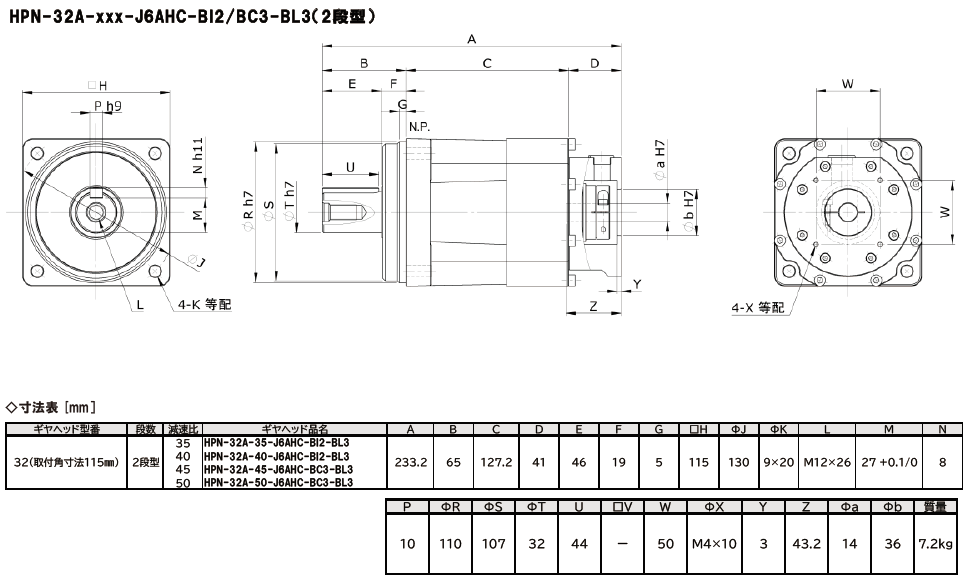

【HPN-32Aギヤ(取付115mm)  ＋ AZXM640タイプ】セット品

外形図参照
取付115mm3DCADデータはこちら（CADデータ　右クリックで　”名前を付けてリンク先を保存”↓）

【ドライバは別売です】　ドライバの情報はこちらから_click!

ギヤヘッドの許容荷重

ギヤヘッドの許容荷重（ラジアル荷重・オーバーハング荷重）について

組付け方法について

ギヤヘッドシリーズの優れた性能を十分発揮させるために、組み込み・取り付けは正確に行ってください。
使用ボルト、締め付けトルクは弊社推奨を守ってください。
