No.29　AZXシリーズ用データ設定パネル登場　パソコンいらずで現場での設定やモニタが可能

現場からこんな声はありませんか？

・現場へのパソコンの持ち込みは不便。パソコン以外で設定や動作のモニタを行いたい
・タッチパネルを使ってみたいが画面の設定(作画)ができない
・とにかく早く耐久試験（寿命試験）を始めたいので簡単に装置を作りたい

▼AZシリーズ用データ設定パネル

オリエンタルモーター製サーボモーターAZXシリーズを簡単に設定、操作できるタッチパネルです。

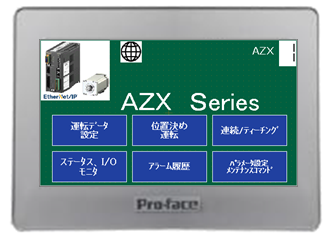

運転画面、モニタ画面、パラメータ画面があらかじめ構築されているため、AZXシリーズに

接続するだけで、すぐにモーターを動かすことができます。パソコンを持ち込まずに現場で

設定や動作のモニタを行いたいお客様におすすめです。

αSTEP AZシリーズ用のデータ設定パネル「V4116T-AZ」はコチラ>>

システム構成

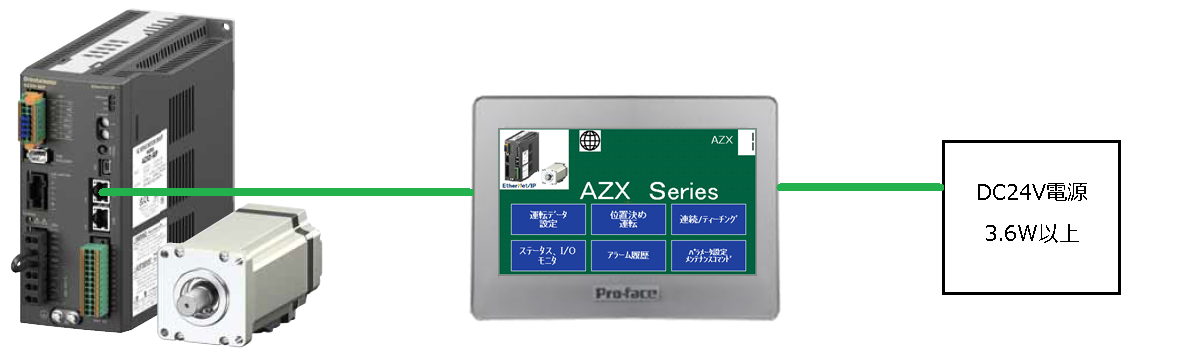

AZXシリーズのドライバとV4114T-AZXとはLANケーブルで接続します。
V4114T-AZXにはDC24V電源が必要です。

サーボモーターAZXについてはコチラ>>

AZシリーズ EtherNet/IPも接続可能                                                    　

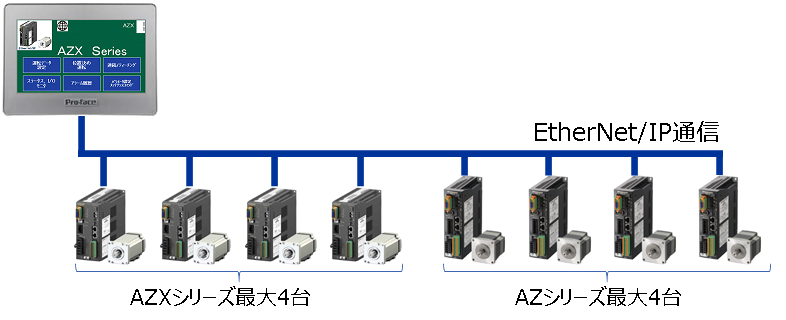

V4114T-AZXはAZXシリーズの他、αSTEP AZシリーズ EtherNet/IPとも接続できます。
AZXシリーズは最大4台、AZシリーズは最大4台まで接続可能。
AZXシリーズとAZシリーズを混在して8台まで使用できます。

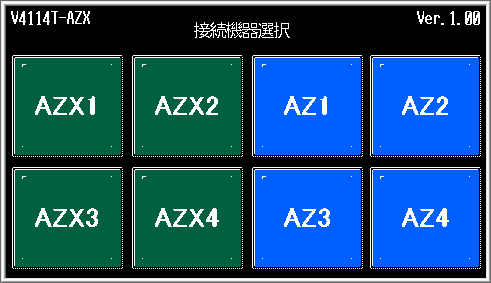

接続機器選択画面

運転データ、パラメータの設定・変更ができます

AZXシリーズはパソコンに接続してデータ設定する商品ですが、この設定パネルがあればパソコンとつながなくても
運転データ、パラメータの設定・変更が簡単におこなえます。

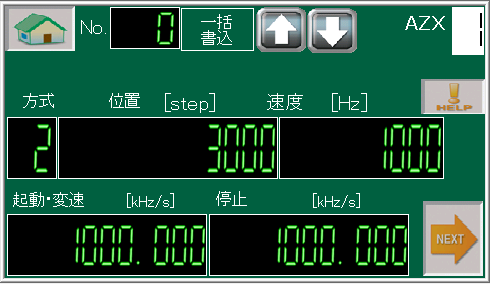

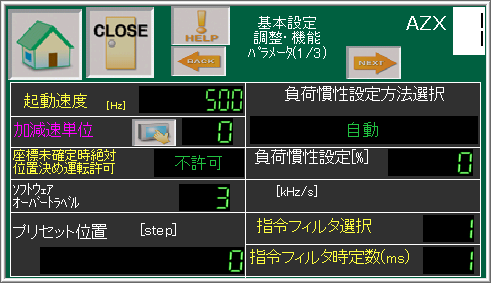

運転データの設定画面	パラメータ設定画面

モータ、ドライバ状態のモニタを確認できます

この設定パネルがあれば、ドライバに格納されているモータ情報より、現在位置・運転速度・トルク値・
モータ温度・アラーム履歴などを表示させることで、モータの状態監視ができます。

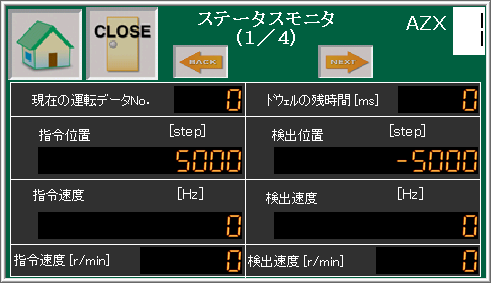

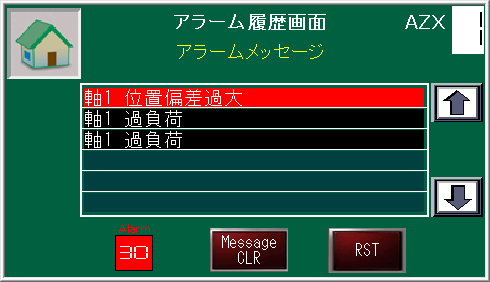

ステータスモニタ	アラームモニタ

直動機構、回転機構で便利なmm、deg表示

スライダやロータリアクチュエータを使用した場合、電子ギヤやリードなどのパラメータを設定すると、位置などの単位を「step」から「mm」「deg」に変換して表示することができます。

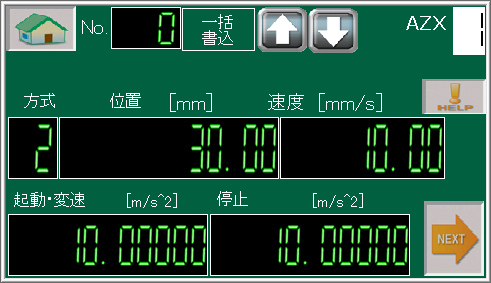

Stepでの設定画面	mmでの設定画面（電動スライダでの設定に便利）	degでの設定画面（ローラードライブでの設定に便利）

※mm、deg設定をする場合はMEXE02で「ユーザー単位系設定ウィザード」での設定と、「パラメータ」－「モーター・機構（座標/JOG/原点復帰）設定」ー「機構形状」をmmまたはdegに設定してください。

タッチパネルでモーターを動かすことができます

装置の立ち上げ時など、上位機器側の準備ができていない状態でも、この設定パネルがあればパソコンを使わずに手元で１軸ずつ試運転できます。

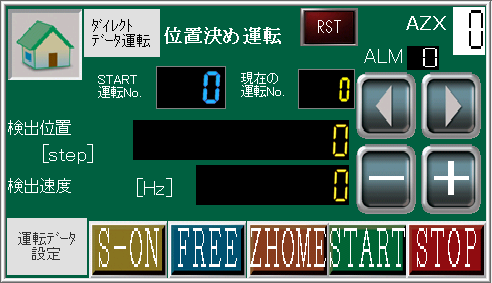

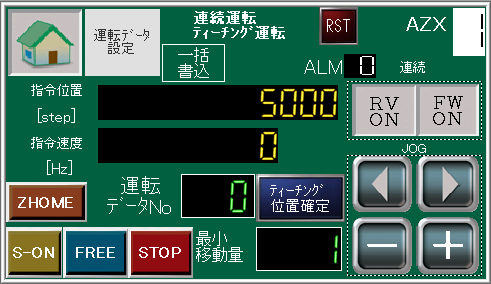

位置決め運転	連続運転、ティーチング運転

日本語と英語の切り替えができます

日本語と英語の切り替え機能がついています。
海外で特に英語圏で使用するときに便利な機能です。

運転データ（営業表記）

寿命試験（耐久試験）にベストマッチ

AZXシリーズはαSTEP AZシリーズの使い方を踏襲した製品です。
往復運転や定寸送りなどの簡単な動作であれば上位コントローラが不要です。
V4114T-AZXとの組み合わせで、たとえば寿命試験などでシンプルなシステムが構築できます。

動画の例はAZシリーズでの1億回の往復運転の設定手順です。
AZXシリーズも同様の設定で運転ができます。
詳しい内容はこちらをご覧ください。

仕様

関連商品

データ設定パネル用BOXキット

データ設定パネル用のBOXキットです。 お客様組付けによりペンダントのように使用していただけます。
V4114T-AZX、LANケーブル、DC24V電源用ケーブルを用意していただき、BOXに組み込んで使用できます。
※DC24V電源用ケーブルは、3芯Φ3－7mmで、外部電源に接続をしてください。 電源容量0.2A です。
