No.8 AZシリーズ用データ設定パネル登場 パソコンいらずで現場での設定やモニタが可能

AZシリーズ用データ設定パネル: V4116T-AZ の登場

現場からこんな声はありませんか?

・現場へのパソコンの持ち込みは不便。パソコン以外で設定や動作のモニタを行いたい
・タッチパネルを使ってみたいが画面の設定(作画)ができない
・とにかく早く耐久試験(寿命試験)を始めたいので簡単に装置を作りたい

▼AZシリーズ用データ設定パネル

オリエンタルモーター製αSTEP(アルファステップ)AZシリーズを簡単に設定、操作できるタッチパネルです。
運転画面、モニタ画面、パラメータ画面があらかじめ構築されているため、AZシリーズに
接続するだけで、すぐにモーターを動かすことができます。パソコンを持ち込まずに現場で
設定や動作のモニタを行いたいお客様におすすめです。

▼データ設定パネル用BOXキット

データ設定パネル用BOXもご用意しております。
お客様組付けによりペンダントのように使用していただけます。
≫詳細はこちら

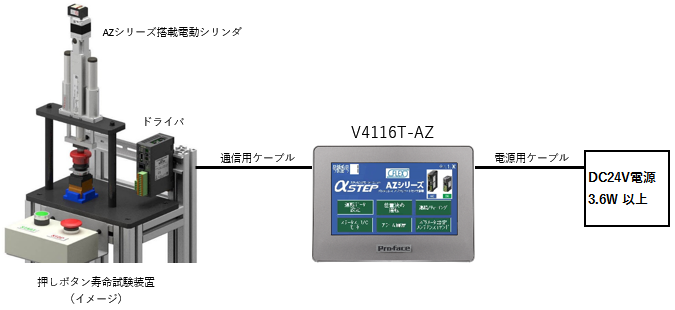

 システム構成例

 特 徴  多彩なAZシリーズ機能に対応

機能 運転データ設定
設定単位: step、mm、deg
イベント設定
運転データ拡張用設定
パラメータ設定
位置決め運転
連続運転/ティーチング運転
ステータスモニタ
アラーム履歴
メンテナンス
対応製品 ・AZシリーズ 位置決め機能内蔵タイプ
・AZシリーズ RS-485通信付きパルス列入力タイプ
・上記AZシリーズ搭載のアクチュエータ製品 (Lシリーズはmm設定の推奨外です)



運転データ、パラメータの設定・変更ができます

◆こんなとき役に立つ◆
AZシリーズはパソコンを接続してデータ設定させる商品でしたが、この設定パネルがあればAZシリーズドライバに
格納されている運転データ、パラメータの設定・変更が簡単におこなえます。

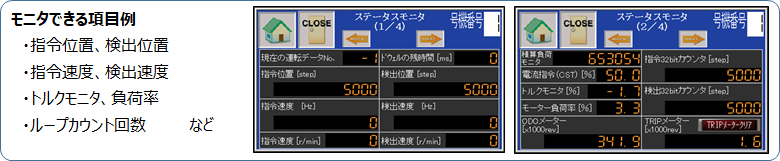

モータ、ドライバ状態のモニタを確認できます

◆こんなとき役に立つ◆
この設定パネルがあれば、AZシリーズドライバに格納されているモータ情報より、現在位置・運転速度・トルク値・
モータ温度・アラーム履歴などを表示させることで、モータの状態監視ができます。


直動機構、回転機構時など表示単位を自動変換

◆こんなとき役に立つ◆
オリエンタルモーター製AZシリーズを搭載した電動アクチュエータと組み合わせると、設定パネルが接続している
アクチュエータを自動で認識し、位置などの単位を「step」から「mm」「deg」に変換して表示します。
これ1台で直動・ロータリー商品全てに対応できます。

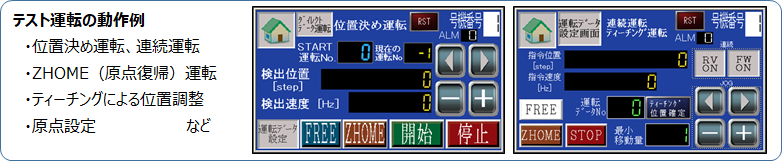

テスト運転ができます

◆こんなとき役に立つ◆
装置の立ち上げ時など、上位機器側の準備ができていない状態でも、この設定パネルがあればパソコンを使わずに手元で
1軸ずつ試運転できます。

寿命試験(耐久試験)にベストマッチ

αSTEP(アルファステップ)AZシリーズは繰り返しの往復運転をさせる運転に上位コントローラが不要です。
V4116T-AZとの組み合わせでシンプルなシステム、また直感的な操作で寿命試験(耐久試験)を行なえます。


動画の例は1億回の往復運転ですが、2~255回・無限回数で設定が異なります。詳しい内容はこちらをご覧ください。

仕様

型式: V4116T-AZ
表示デバイス TFTカラーLCD
表示サイズ 4.3型ワイド
解像度 480×272ドット
定格電圧 DC12~24V
消費電力 最大7.7W
USB機器への供給電源を除いた場合:3.6W以下
使用温度 0~50℃
インターフェース RS422/485
外形寸法 W:124.9mm H:90.4mm D:38.8mm
パネルカット W:112.5mm H:77.5mm

データ設定パネル用BOXキット



AZ用データ設定パネルV4116T-AZ用のBOXキットです。 お客様組付けによりペンダントのように使用していただけます。
V4116T-AZ、通信ケーブルCC□□FLT(□□:02(2m)または05(5m))、長さを合わせたDC24V電源用ケーブルを用意していただき、BOXに組み込んで使用できます。
※DC24V電源用ケーブルは、3芯Φ3-7mmで、外部電源に接続をしてください。 電源容量0.2A です。
