THK 電動スライダ

　　　　ACサーボモータAZXとSKRスライダの組合せ
ダミーイメージ

・高精度位置決めに最適なコンパクトシリーズ
・重量物の搬送に最適なユニバーサルシリーズ
・それらの組み合わせの多軸シリーズなど幅広く取り揃えています。
高精度位置決めに最適なコンパクトシリーズや重量物の搬送に最適なユニバーサルシリーズ、それらの組み合わせの
多軸シリーズなど幅広く取り揃えています。

　　オリエンタルモーター製の新型ACサーボモータAZXシリーズとの組合せをご用意しました。

ACサーボモータ
AZXシリーズ　→　AZXシリーズについて詳細はこちら

品名の見方

SKR46　10　A　-　490　-　0　-　0　-　U
　①　　②　③　　　④　　⑤　　　　　⑥
①型番　SKR46
②ボールねじリード　10/20ｍｍ

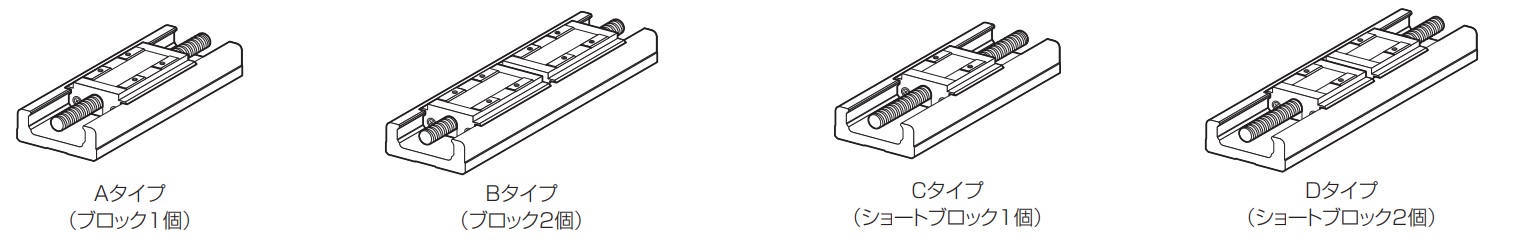

③ブロック種類　A：ロングブロック1個　B：ロングブロック２個　C：ショートブロック１個　Dショートブロック２個
④ストローク　190～790㎜　
⑤カバー　０：カバー無し　１：カバー付き
⑥中間フランジ　U：AZX用

ストローク
Aタイプ 190 290 390 490 590 690 790
Bタイプ 80 180 280 380 480 580 680
Cタイプ 220 320 420 520 620 720 820
Dタイプ 145 245 345 445 545 645 745

SKR55　20　A　-　1000　-　0　-　XX
　①　　②　③　　　④　　  ⑤ 　　⑥
①型番　SKR55
②ボールねじリード　20/30/40ｍｍ
③ブロック種類　A：1個　B：２個
④ストローク　680～1,200㎜　
⑤カバー　０：カバー無し　１：カバー付き
⑥中間フランジ　XX：AZX用

ストローク
Aタイプ 800 900 1,000 1,100 1,200
Bタイプ 680 780 880 980 1,080

推奨カップリング

モーター カップリング
SKR46 AZXM640□C XGL2-30C-10-14
SKR55 XGL2-30C-12-14
組合わせるドライバはEtherNet/IP に対応しています。
単相/三相200-240V 品名：AZXD-SEP

最大可搬質量

SKR46

取付方向 水平 垂直 壁掛け
モータ AZXM640AC(丸シャフト)　AZX6400MC(電磁ブレーキ)
出力 400W
ボールねじリード〔ｍｍ〕 10 20 10 20 10 20
最大可搬質量
〔ｋｇ〕		 加減速度 Aタイプ 0.3G 96 - 23 - 77 -
0.5G 96 90 23 18 77 57.5
1G - 56.5 - 18 - 50
Bタイプ 0.3G 136 - 32.5 - 108.5 -
0.5G 136 82.5 32.5 23.5 108.5 82.5
1G - 49 - 21 - 49
Cタイプ 0.3G 69.5 - 16.5 - 55.5 -
0.5G 69.5 53.5 16.5 13 55.5 37.5
1G - 38 - 13 - 31
Dタイプ 0.3G 98.5 - 23.5 - 79 -
0.5G 98.5 88.5 23.5 18 79 73.5
1G 98.5 54 - 18 - 54

SKR55（400W搭載）

取付方向 水平 垂直 壁掛け
モータ AZXM640AC(丸シャフト)　AZXM640MC(電磁ブレーキ)
出力 400W
ボールねじリード〔ｍｍ〕 20 30 40 20 30 40 20 30 40
最大可搬質量
〔ｋｇ〕		 加減速度 Aタイプ 0.5G 66 27 13 17 9 5 66 27 13
1G 44 27 13 17 9 5 44 27 13
Bタイプ 0.5G 97.5 38 18 18.5 9.5 5 93 38 18
1G 40 23 11 16 7.5 3 40 23 11

SKR55（600W搭載　三相200V使用時）

取付方向 水平 垂直 壁掛け
モータ AZXM960AC(丸シャフト)　AZXM960MC(電磁ブレーキ)
出力 600W（三相200V使用時）
ボールねじリード〔ｍｍ〕 20 30 40 20 30 40 20 30 40
最大可搬質量
〔ｋｇ〕		 加減速度 Aタイプ 0.5G 118 80 43 35.5 22 15 90 79.5 43
1G 72.5 47 27.5 33 19.5 13 72.5 47 27.5
Bタイプ 0.5G 150 74 45 31.5 18 11.5 150 74 45
1G 69 40 22 28.5 15 8.5 69 40 22

SKR55（600W搭載　単相200V使用時）
取付方向 水平 垂直 壁掛け
モータ AZXM960AC(丸シャフト)　AZXM960MC(電磁ブレーキ)
出力 600W（単相200V使用時）
ボールねじリード〔ｍｍ〕 20 30 40 20 30 40 20 30 40
最大可搬質量
〔ｋｇ〕		 加減速度 Aタイプ 0.5G 118 80 43 32 22 15 90 79.5 43
1G 50 38 27.5 24 19 13 50 38 27.5
Bタイプ 0.5G 119 74 45 31.5 18 11.5 119 74 45
1G 50 39 22 28.5 15 8.5 50 39 22

　　　



　　　　　　　　　　
