AZXシリーズ用 データ設定パネル V4114T-AZX
-
AZXシリーズ用 データ設定パネル V4114T-AZX
オリエンタルモーター製サーボモータ AZXシリーズを簡単に設定、操作できるタッチパネルです。
運転画面、モニタ画面、パラメータ画面があらかじめ構築されているため、
AZXシリーズに接続するだけで、すぐにモータを動かすことができます。
パソコンを持ち込まずに現場で設定や動作のモニタを行いたいお客様におすすめです。
＼パンフレットのダウンロードはコチラ／ ＼価格や納期に関してはコチラ／ ＼製品購入ページはコチラ／
-
PLCレスでシンプルな装置設計
AZXシリーズはαSTEP AZシリーズの使い方を踏襲した製品で、往復運転や定寸送りなどの簡単な動作であれば上位コントローラが不要です。
データ設定パネル V4114T-AZX との組み合わせで、PLCを使わないシンプルなシステムを構築することができます。
例えば往復運転を設定した回数繰り返す、寿命試験（耐久試験）装置などに最適です。用途例：直感的な操作で寿命試験（耐久試験）を行うことができます
AZシリーズの使い方ナビ（基本的な使い方と便利な機能）はこちら
※AZXシリーズも同様の設定で運転ができます。AZシリーズ EtherNet/IPも接続可能
V4114T-AZXはAZXシリーズの他、αSTEP AZシリーズ EtherNet/IPとも接続できます。

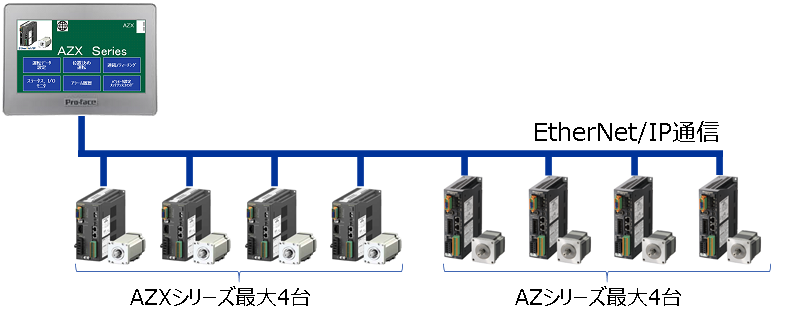

AZXシリーズは最大4台、AZシリーズは最大4台まで接続可能。
AZXシリーズとAZシリーズを混在して8台まで使用できます。

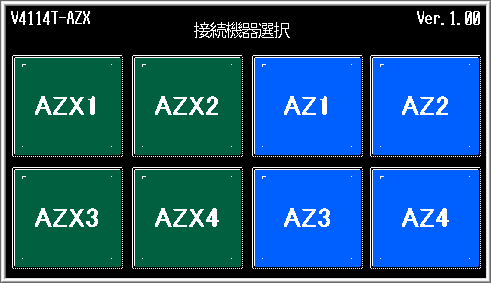

接続機器選択画面
特徴
パソコンいらずでデータ設定が可能
AZXシリーズは通常、パソコンに接続してデータ設定を行いますが

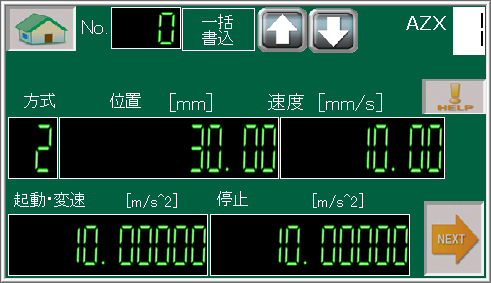

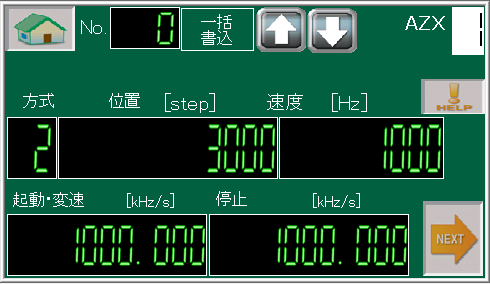

この設定パネルがあれば、パソコンなしでドライバに格納されている運転データ・パラメータの設定・変更が簡単にできます。運転データ・パラメータの設定画面
運転データの設定画面 パラメータ設定画面
モータ、ドライバ状態のモニタを確認できます
ドライバに格納されているモータ情報より、

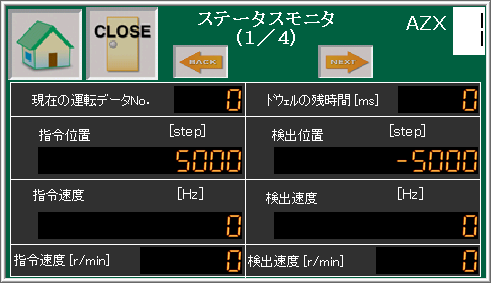

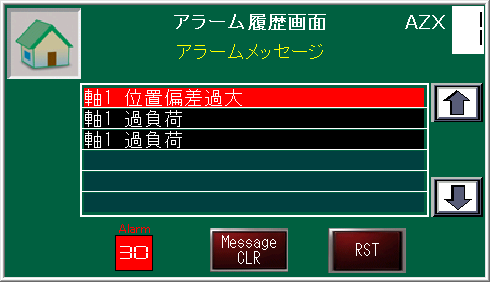

現在位置・運転速度・トルク値・モータ温度・アラーム履歴などを表示させることで、モータの状態監視ができます。モータの状態監視画面
ステータスモニタ アラームモニタ
直動機構、回転機構で便利なmm、deg表示
スライダやロータリアクチュエータを使用した場合、電子ギヤやリードなどのパラメータを設定すると、
位置などの単位を「step」から「mm」「deg」に変換して表示することができます。単位変換例
※mm、deg設定をする場合はMEXE02で「ユーザー単位系設定ウィザード」での設定と、Stepでの設定画面 mmでの設定画面（電動スライダでの設定に便利） degでの設定画面（ローラードライブでの設定に便利）
「パラメータ」－「モーター・機構（座標/JOG/原点復帰）設定」－「機構形状」をmmまたはdegに設定してください。テスト運転が簡単にできます
装置の立ち上げ時など、上位機器側の準備ができていない状態でも、

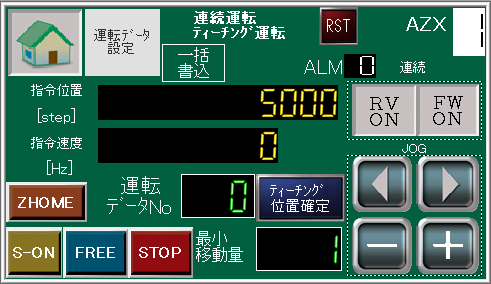

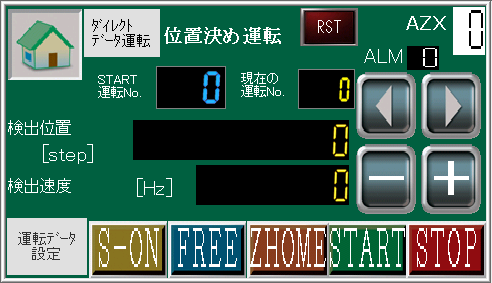

この設定パネルがあればパソコンを使わずに手元で１軸ずつ試運転できます。テスト運転例
位置決め運転 連続運転、ティーチング運転
日本語と英語の切り替えができます
日本語と英語の切り替え機能がついています。
海外、特に英語圏で使用するときに便利な機能です。運転データ（英語表記）
仕様一覧
品名 V4114T-AZX 仕様 表示デバイス TFTカラーLCD 表示サイズ 4.3型ワイド 解像度 480×272ドット 定格電圧 DC12~24V 消費電力 3.9W以下 使用温度 0~50℃ インターフェース イーサネット
（10BASE-T/100BASE-TX)最大接続台数 AZXシリーズ4台＋AZシリーズ4台 外形寸法 W:124.9mm H:90.4mm D:38.8mm パネルカット W:112.5mm H:77.5mm 機能 日本語/英語表示切替 〇 運転データ設定 〇 イベント設定 〇 運転データ拡張用設定 〇 パラメータ設定 〇 位置決め運転 〇 連続運転/ティーチング運転 〇 ステータスモニタ 〇 アラーム履歴 〇 メンテナンス 〇 対応製品 ・AZXシリーズ
・AZシリーズ EtherNet/IPタイプ取扱説明書 取扱説明書 システム構成
システム構成例

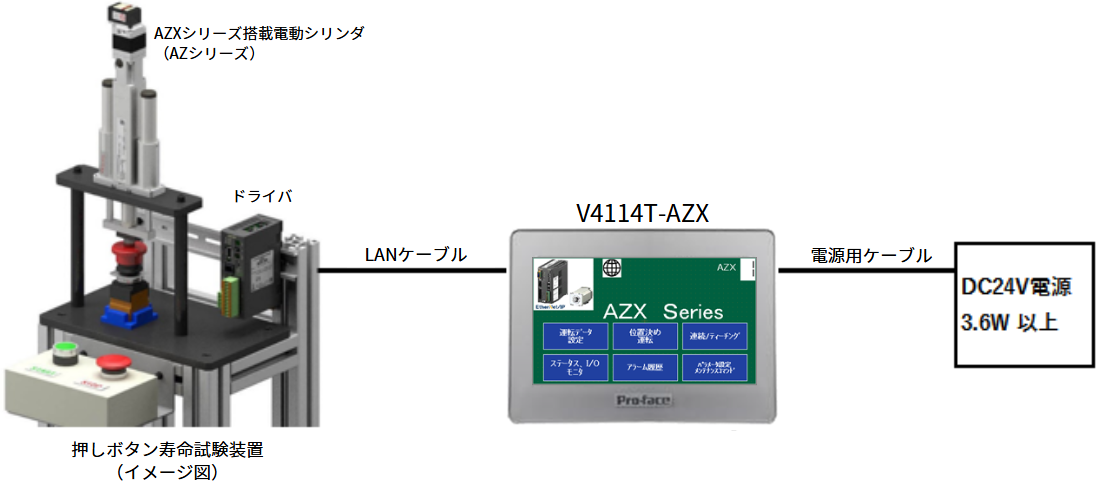

AZXシリーズのドライバとV4114T-AZXとはLANケーブルで接続します。
V4114T-AZXにはDC24V電源が必要です。
データ設定パネル用BOXキット 4100-BOX

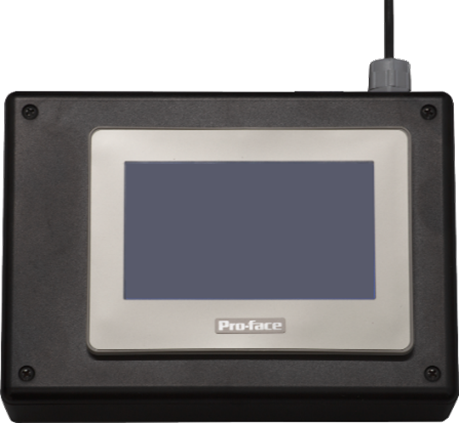

データ設定パネル用のBOXキットです。 お客様組付けによりペンダントのように使用していただけます。
組立て手順は以下になります。
・4100-BOX＋V4114T-AZX 組立て手順
※DC24V電源用ケーブルは、3芯Φ3－7mmで、外部電源に接続をしてください。 電源容量0.2A です。
※V4114T-AZXの通信ケーブルはLANケーブル（カテゴリ5e以上）をご用意ください。
