オリエンタルモーター　標準装置BDシリーズ電動プッシュメカ/BDコントローラ

ハンドプレスによる手作業でお困りの工程はございませんか？
電動プッシュメカは手作業による作業者の負担軽減、生産性向上、属人化の解消に貢献します。

●加圧能力　1kN（約100kg）・3kN（約300kg）
●コンパクト設計
●BDコントローラとの組み合わせで、手間をかけずにカンタン導入


   　＼仕様・価格など詳細はコチラ／　　　　　　＼補助金制度の詳細はコチラ／　　　　　　＼使い方の相談・見積依頼など／
　　　　　　　

ハンドプレス作業の改善に！電動プッシュメカ

【動画でわかる！】ハンドプレス作業の自動化

電動プッシュメカ＋ロボットにより、ハンドプレス作業の自動化をすることが可能です。

 　▼プッシュメカ＋ロボット プッシュメカデモ機  　▼プッシュユニット1kN+プッシュユニット3kNデモ機 　▼データ設定パネルによるハンドプレス作業の自動化

※設計変更等により、製品の外観・名称が最新と一部異なる場合がございます。

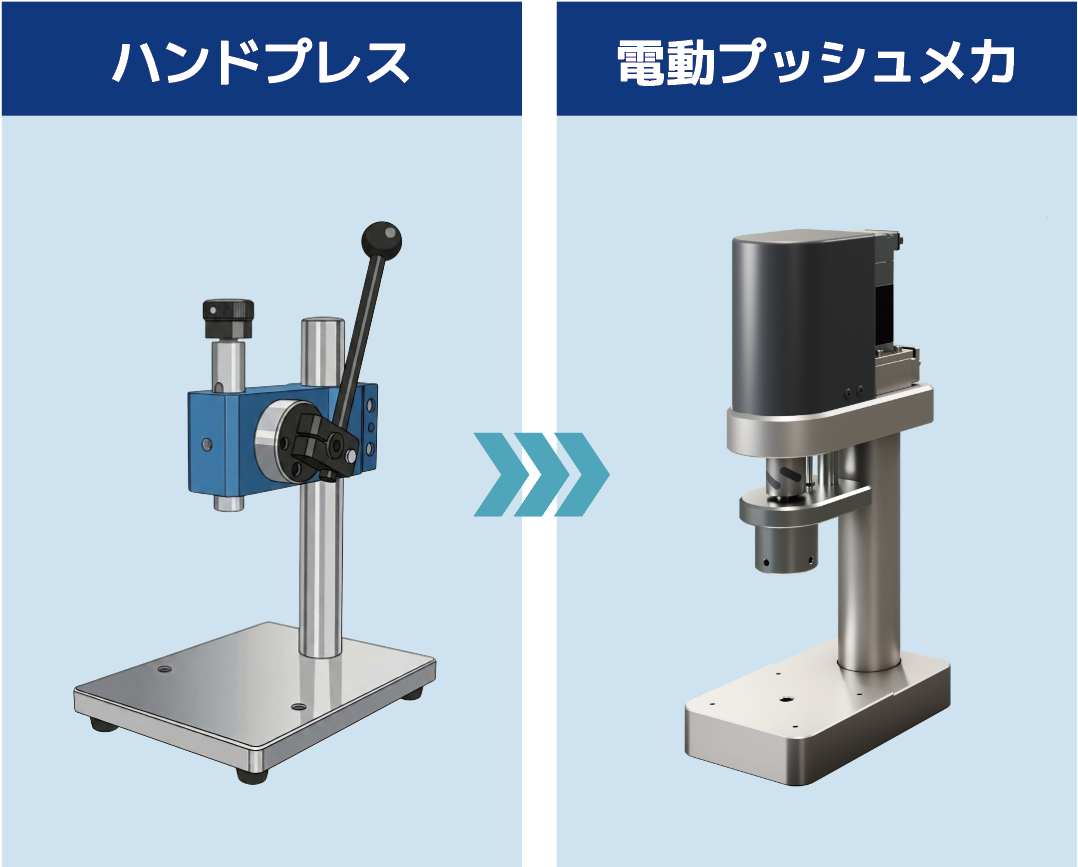

現場の困り事を改善

『腕が疲れる・・・』>>>　ハンドル操作なし
　スイッチひとつで加工可能。
　腕の曲げ伸ばしによる負担を軽減します。

『レバー操作が危険・・・ 』 >>>　安全なスイッチ操作へ
　スイッチひとつで圧入可能。レバーの跳ね返りや接触リスクを抑え、
　安全な作業環境づくりに貢献します。

『力加減が難しい・・・ 』 >>>　数値設定で不良を減らす
　圧入位置・圧入力を数値設定できます。
　品質を安定化し、手直しや廃棄を削減。生産性向上に貢献します。

『あの人がいないと作れない・・・ 』 >>>　属人化を解消
　経験に頼らず加工可能。
　特定の作業者に依存しない柔軟なシフト編成に貢献します。

電動プッシュメカ特長

コンパクト設計

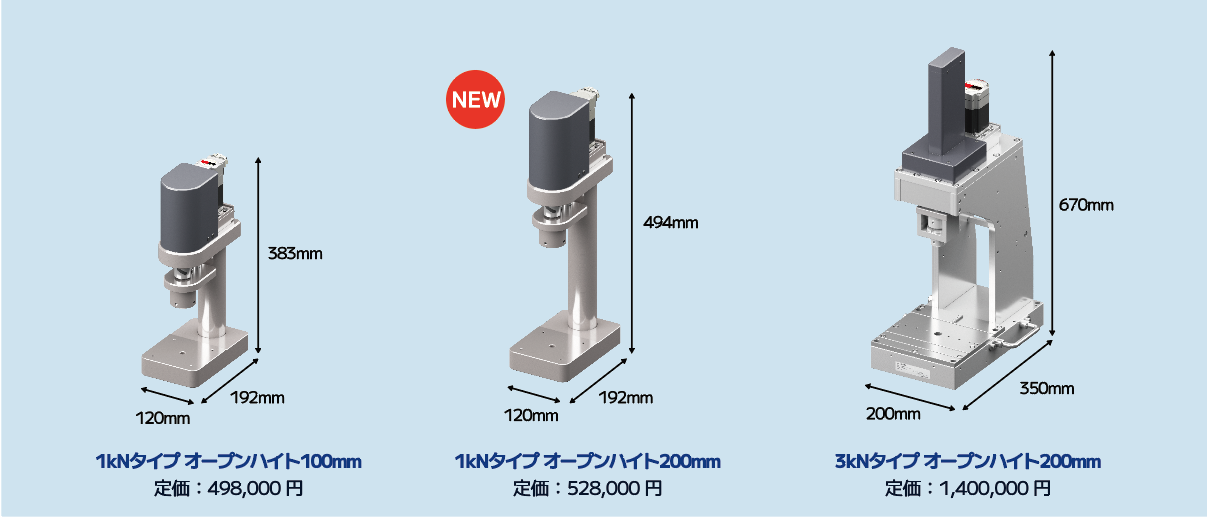

電動プッシュメカ1kNの場合、設置面積はW120mm×D192mmとA5サイズ以下です。
コンパクトなサイズなので卓上やグローブボックス内など、限られたスペースにもお使いいただけます。

電源入力は AC ・ DC に対応

生産ラインはもちろん、試作や実験スペースでもお使いいただけます。
またDC 入力タイプはバッテリーでも使用でき、持ち運びに便利です。
●単相100-120V
●単相 三相 200-240V
●DC24V、DC48V

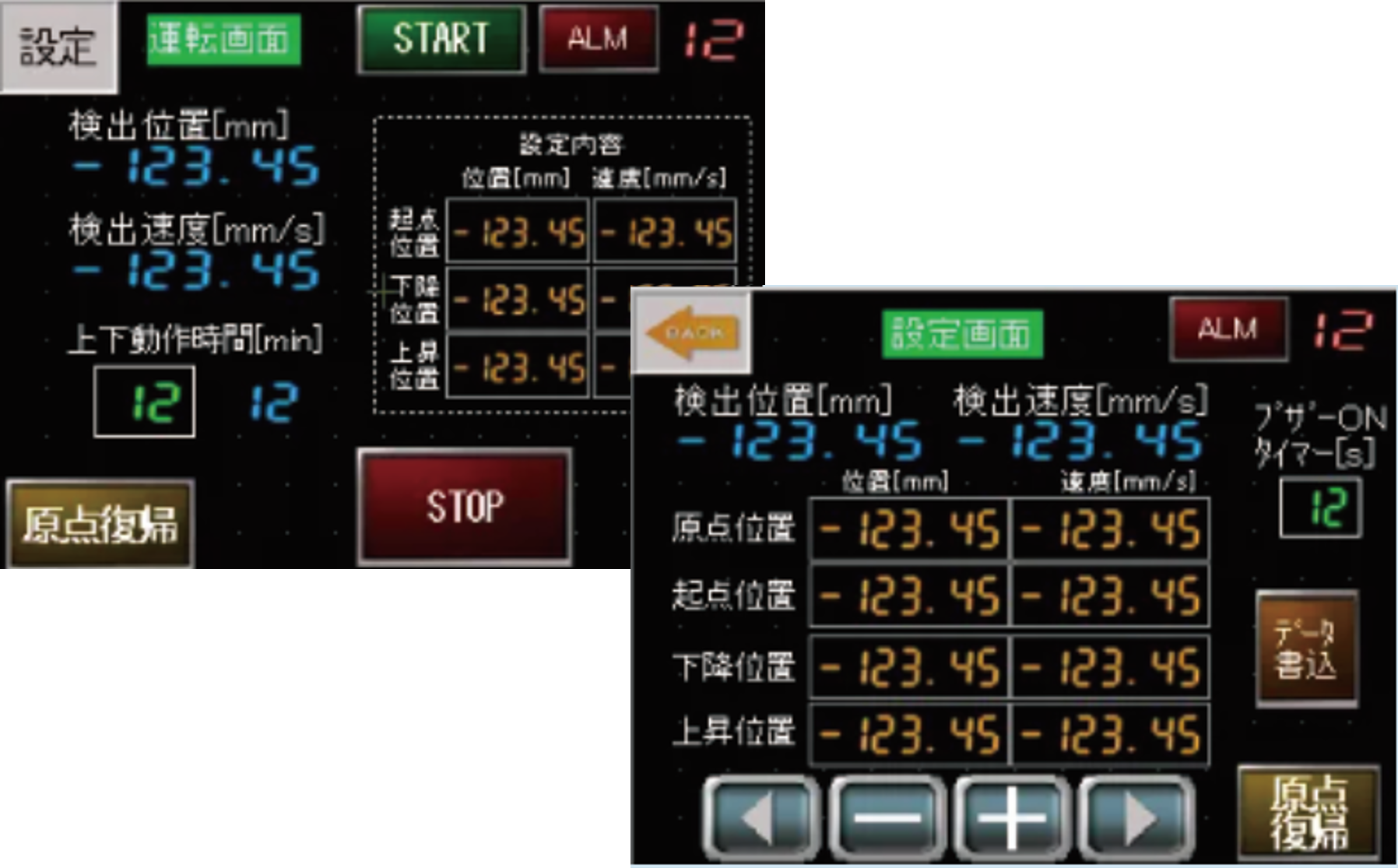

加工条件はPCで簡単設定

動力にはオリエンタルモーター製αSTEP AZシリーズを採用。
サポートソフトMEXE02（無償ダウンロード）

サポートソフトMEXE02で簡単設定



サポートソフトMEXE02 ダウンロードはこちら>>

BDコントローラ特長

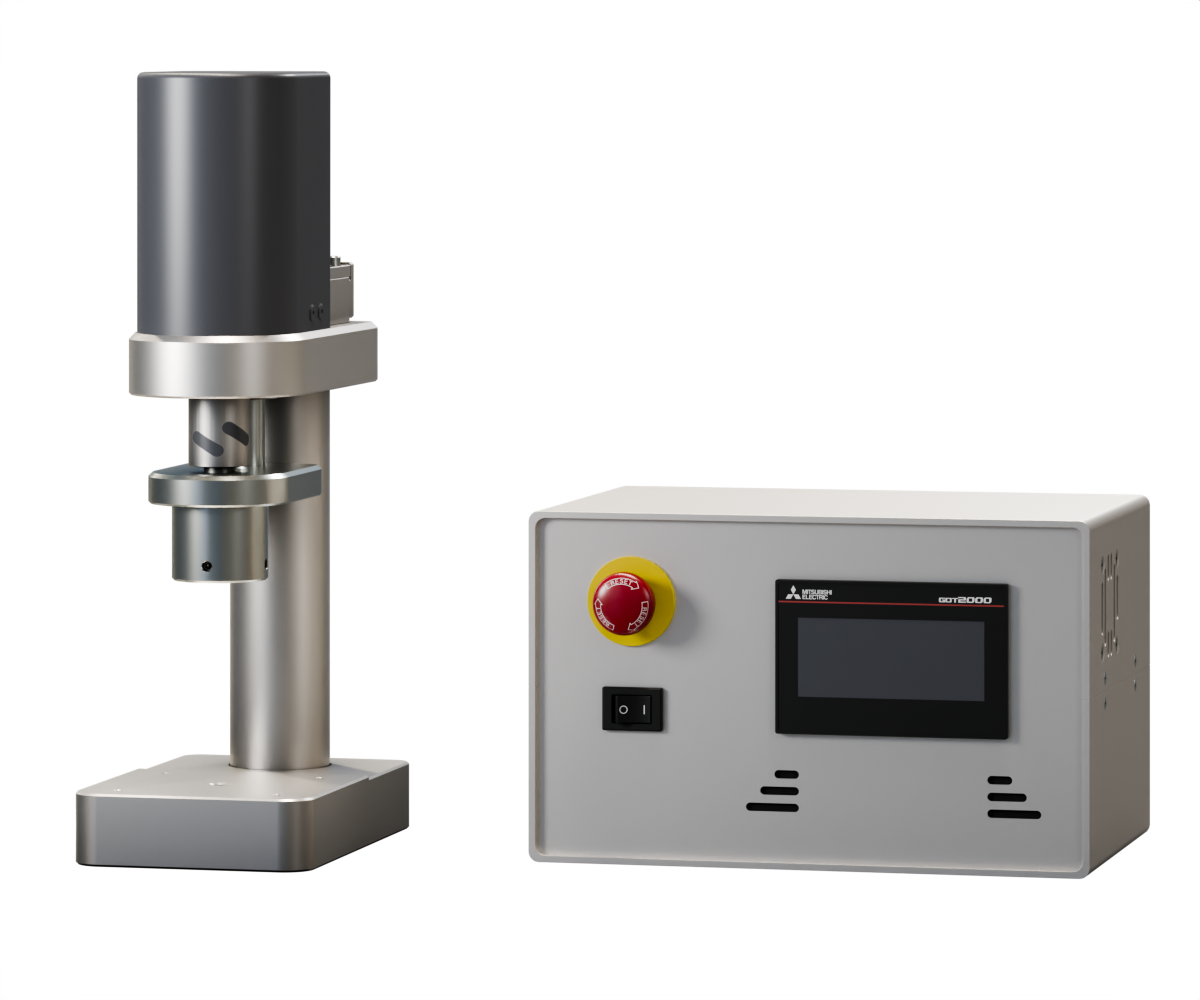

BDコントローラは、DC電源入力の電動プッシュメカ専用のオールインワンコントローラです。
表示器、プログラマブルコントローラ、ドライバ、安全機器などを一体化し、電源接続のみで動作を開始できます。




　※BDコントローラの詳細については、お問い合わせください。

１．電源に接続するだけで使用可能
        電動プッシュメカを動作させる為に必要な機器※を搭載し、立上げ工数の低減に貢献します。

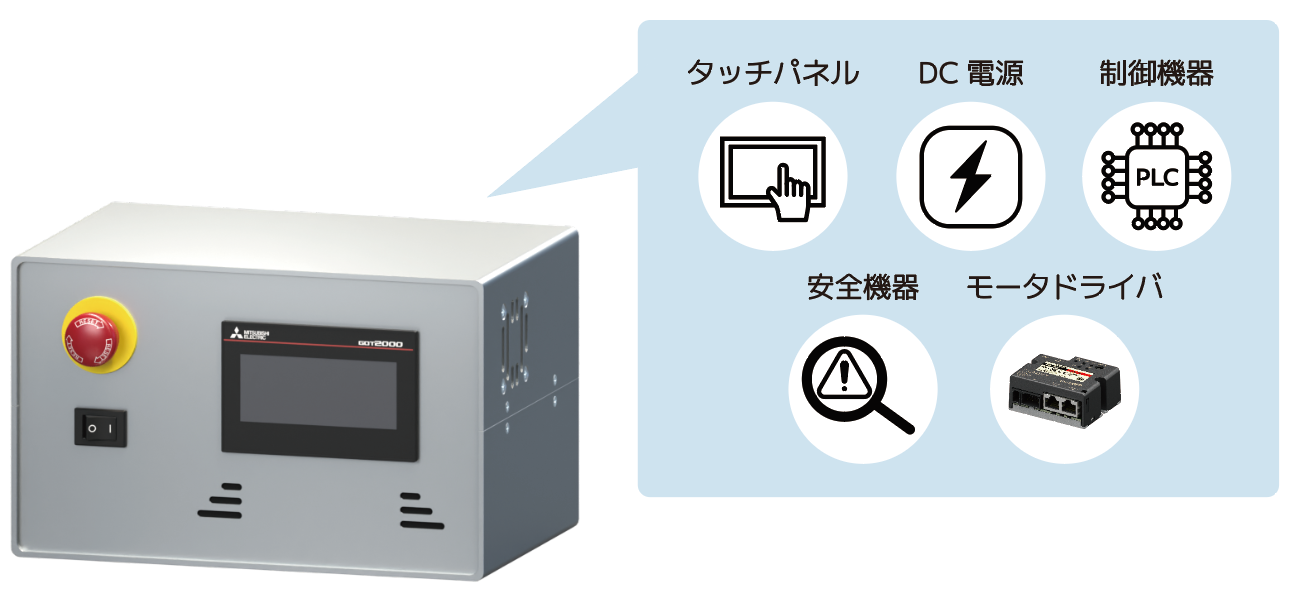

          ※表示器（タッチパネル）・DC電源・制御機器（PLC）・安全機器・モータドライバ
２．コンパクト設計
         275mm × 180mm と卓上サイズの設置面積です。
３．数値管理可能
        圧入位置や圧入力の設定の数値管理ができ、品質の安定化に貢献します。
 　   ロードセルなどと連携することも可能です。 詳細はこちら>>

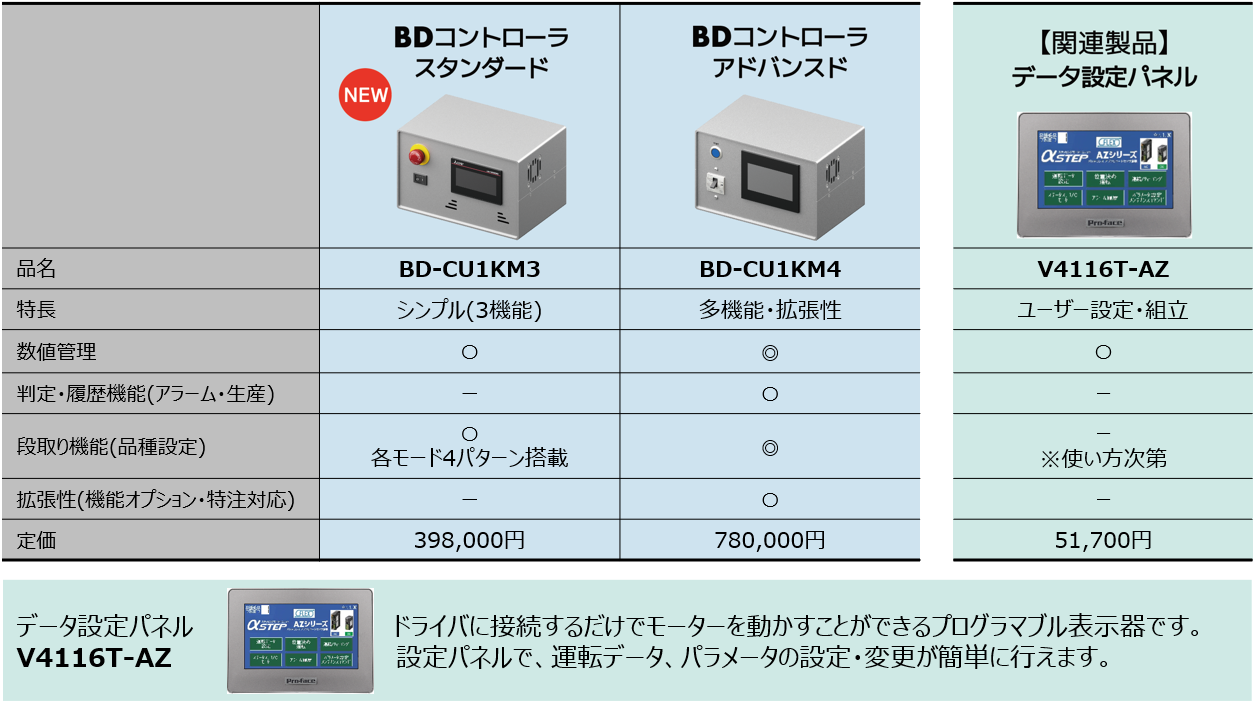

BDコントローララインアップ

システム構成例

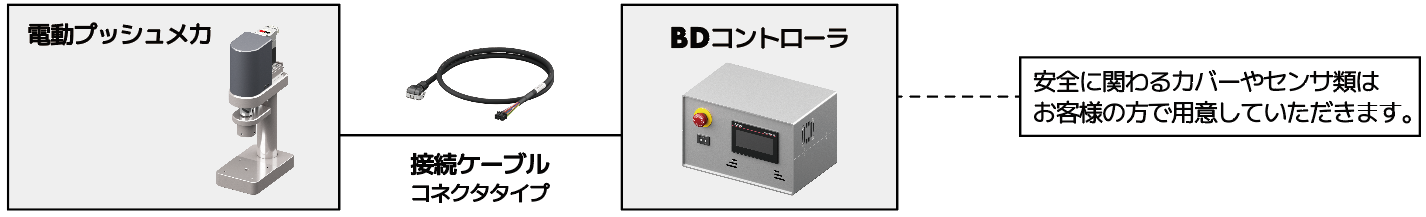

パターン１（BDコントローラを使用する場合）

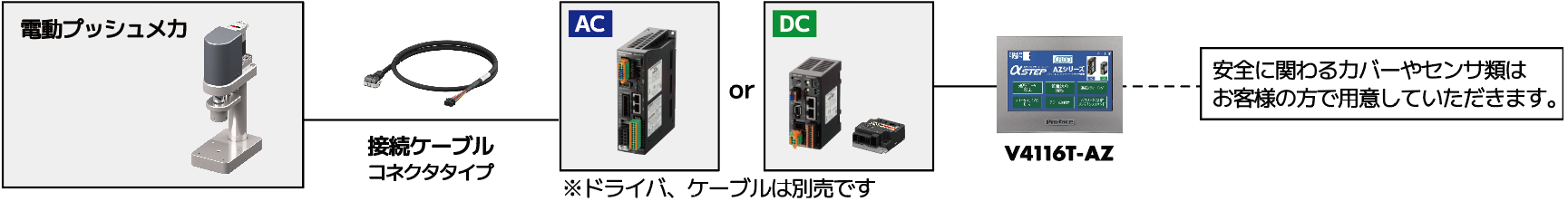

パターン２（V4116T-AZを使用する場合）


電動プッシュメカとV4116T-AZとの使い方の詳細についてはお役立ち情報「スモールスタートで始めるハンドプレス作業の自動化」をご覧ください。

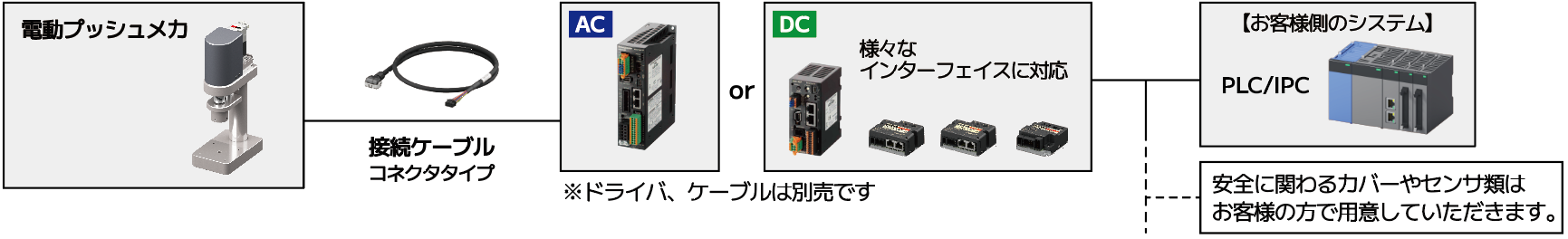

パターン３（お客様にて制御部分を準備する場合）

筐体カバー付、ロードセル付などの相談も可能！

製品出荷する際に対応することが可能です。最寄りの営業窓口まで、お気軽にご相談ください。

筐体カバー付 ロードセル付 バーコードリーダーとの連携

製品情報

仕様・外形図

仕様・外形図集はこちら>>>

CADデータ

機種 3D CAD
電動プッシュメカ1kNタイプ オープンハイト100mm BD-PM01□2.STEP
電動プッシュメカ1kNタイプ オープンハイト200mm BD-PM01□3.STEP
電動プッシュメカ3kNタイプ BD-PM03□.STEP
BDコントローラ スタンダード BD-CU1KM3.STEP
BDコントローラ アドバンスド BD-CU1KM4.STEP

※□には電源仕様（K：DC電源/C：AC電源）が入ります。

取扱説明書

機種 PDF版　取扱説明書 WEBマニュアル
電動プッシュメカ（1kNタイプ） BDIM-0124-4.pdf 外部サイトへリンク
電動プッシュメカ（3kNタイプ） BDIM-0224.pdf 外部サイトへリンク
BDコントローラ スタンダード BDIM-0125-2.pdf 外部サイトへリンク
BDコントローラ アドバンスド
 　  ＼仕様・価格など詳細はコチラ／　           　＼補助金制度の詳細はコチラ／　　             ＼使い方の相談・見積依頼など／
　　　　　

導入サービス

はじめて導入される際の不安解消・手間削減に貢献します。また、電動プッシュメカとロボットやアクチュエータとの組み合わせによる
自動化システムもご対応いたします。お気軽にご相談ください。

テスト機サービス


電動プッシュメカの性能や使いやすさをお試しいただけるサービスです。
「実際に使ってみたい」「ワークを加工してみたい」そうした場合に、ぜひご活用ください。

テスト機を申し込む

テスト加工サービス


実際のワークと治具を送っていただき、当社にてテスト加工を行うサービスです。
「導入前に出来栄えや品質を確認したい」そうした場合に、ぜひご活用ください。

テスト加工を申し込む

プログラム作成サポート（有償）

お客様の装置に合わせたタッチパネルの画面やサンプルプログラムを作成します。
納品時に画面の作画、プログラム作成のレクチャーもおこないます。

プログラム作成サポートの詳細はこちら

自動化支援サービス


電動プッシュメカとロボットやアクチュエータとの組み合わせによる自動化システムをご提案いたします。
省人化をご検討の際はお気軽にご相談ください。

自動化支援サービスの詳細はこちら
　

補助金制度のご案内　～中小企業の皆様におすすめ～

電動プッシュメカとロボットを組み合わせて、加圧作業の省人化にチャレンジしませんか？
国の補助金制度を活用することで、導入コストを大幅に抑えることが可能です。
「省人化に興味はあるけど、コストが心配…」という方も、まずはお気軽にご相談ください。

省力化補助金 小規模事業者持続化補助金


　　＼補助金制度の詳細はコチラ／　　　　　　　＼価格や使い方などに関してはコチラ／
　　　　　　

　

関連製品

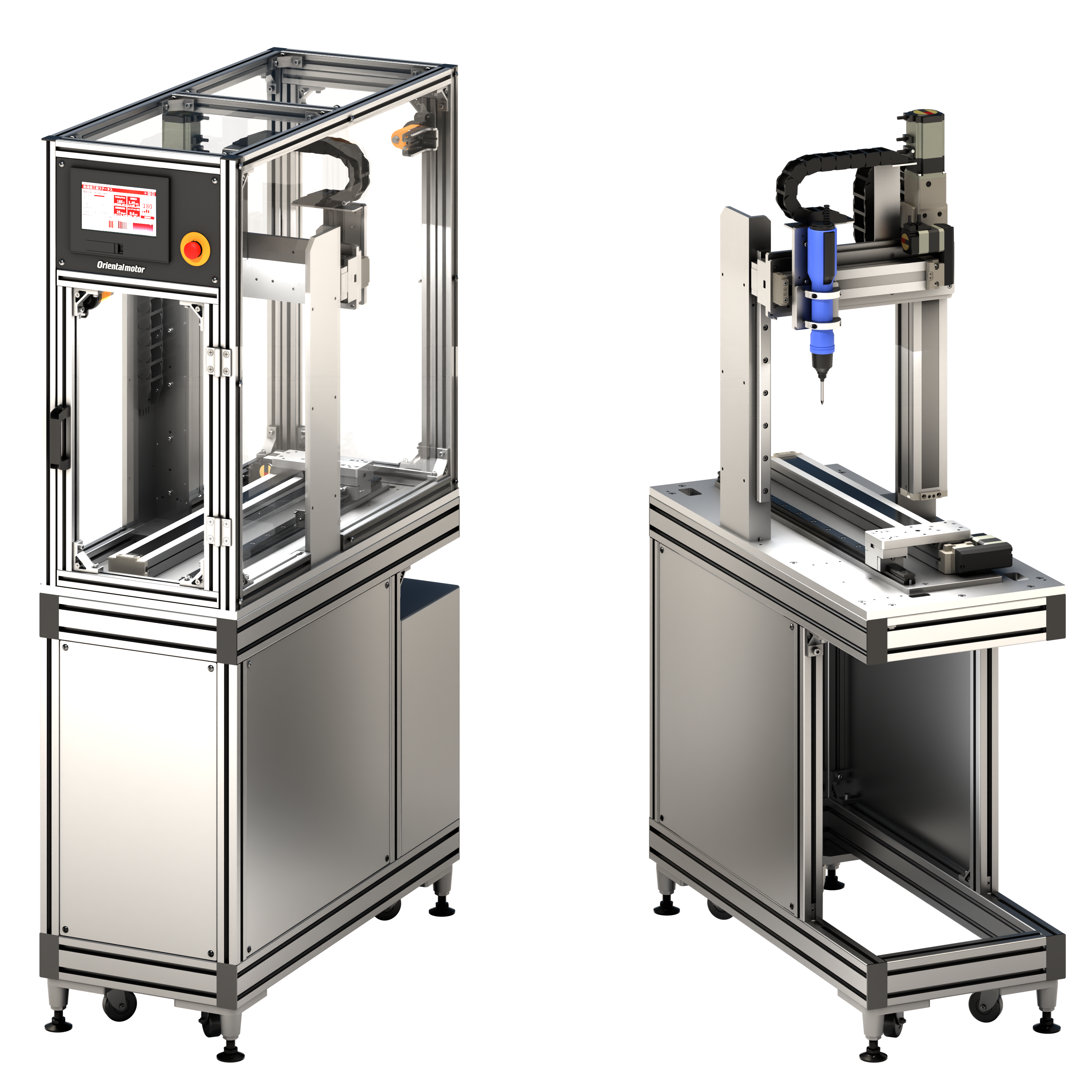

標準装置BDシリーズステーションタイプ

●組立・配線・設定が不要。価格と納期が事前に明確でスピーディーに導入
●負荷の大きい細かい作業から解放。作業ばらつき・品質トラブルを低減
●コントローラ、PLC、タッチパネル、安全装置など電装品をオールインワンで搭載
●装置幅(400/600/800mm)やフロントドアの有無など、多彩なラインアップ

詳しい情報はこちら>>>

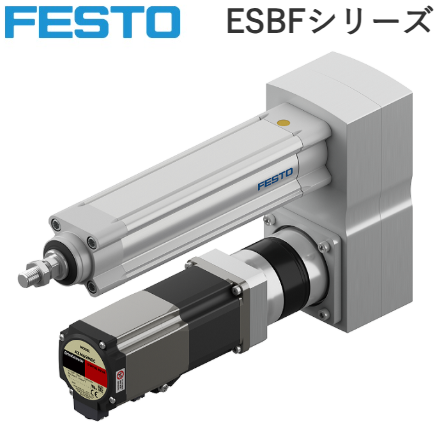

組み込み用途に最適な電動プレスシリンダ

●設備に合わせフレキシブルに設置可能
●加圧能力1kN（100kg）
●動力はオリエンタルモーター製αSTEP AZシリーズ（AC入力）
●ギヤとモータ、メカを組み付けた状態でお届け

詳しい情報はコチラ>>>




製品選定段階から装置設計をサポートいたします！　お気軽にご相談ください
