オリエンタルモーター　標準装置BDシリーズ　ステーションタイプ

直交ロボットのほか各種制御機器を搭載済みの標準装置です。
あとは、お客様のツールをステーションタイプに組み付けるだけ。
自動化導入がしやすく、装置の立ち上げや作業の時短に貢献できます。

 ＼ 詳しい資料はコチラ ／
　
 ＼補助金申請サポート！ 詳しくはコチラ／
　
 ＼使い方の相談・見積依頼はコチラ／

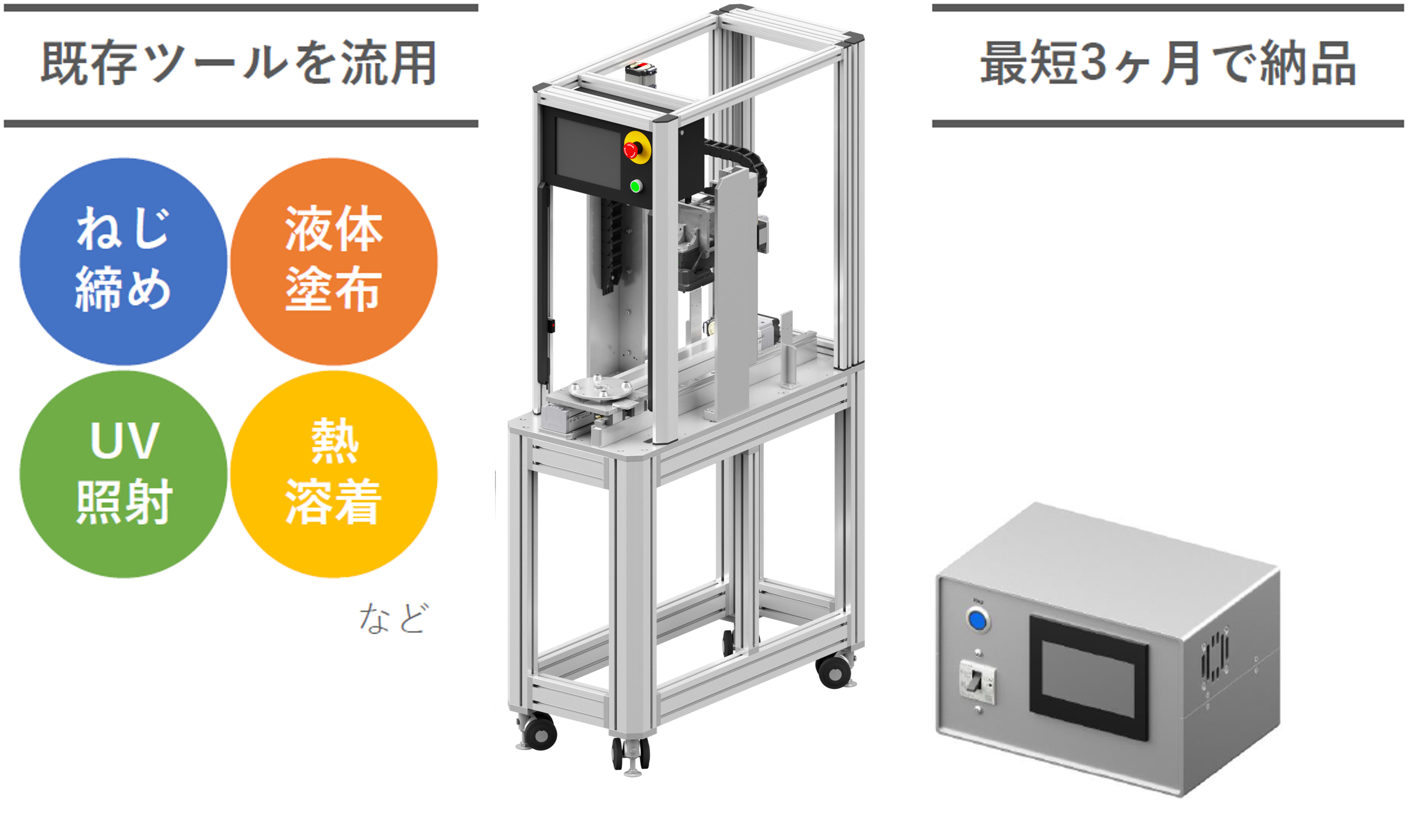

オールインワンパッケージにあとはお客様のツールと組み合わせるだけ

BDシリーズ ステーションタイプは、直交ロボットのほか、PLCやタッチパネル、安全装置などがパッケージとなった標準装置です。
あとは、お客様の使いたいツールをステーションタイプに組み付けることで装置は完成。

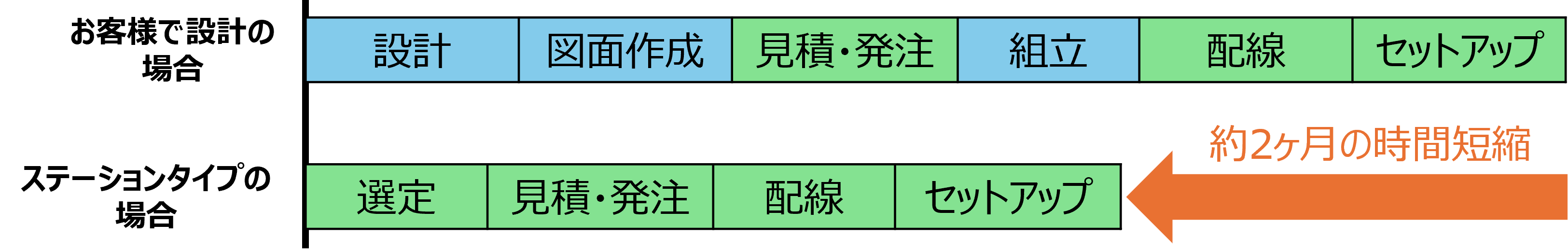

設計・立ち上げ時間の短縮

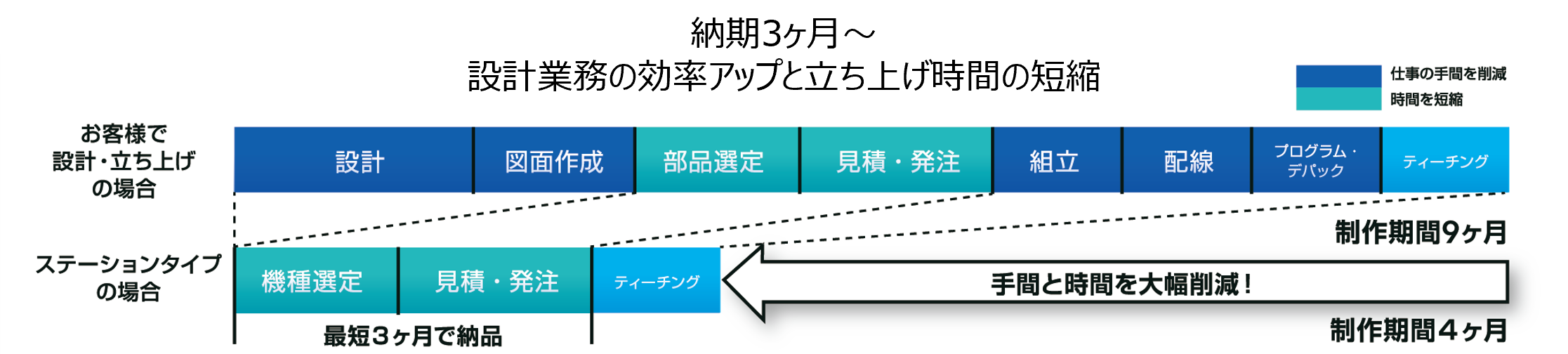

ステーションタイプを使用することで装置設計の手間と時間を大幅に短縮することができます。


※上図は、お客様での設計・立ち上げの場合とステーションタイプの場合の比較イメージです。

ステーションタイプとは？

オリエンタルモーターの生産現場にて培ったノウハウをもとに、変種変量生産に対応した標準装置を開発。
モジュール構成により、「駅のように装置を段階的に増設できる」高い拡張性を実現。
このコンセプトを『ステーションタイプ』と名付けました。

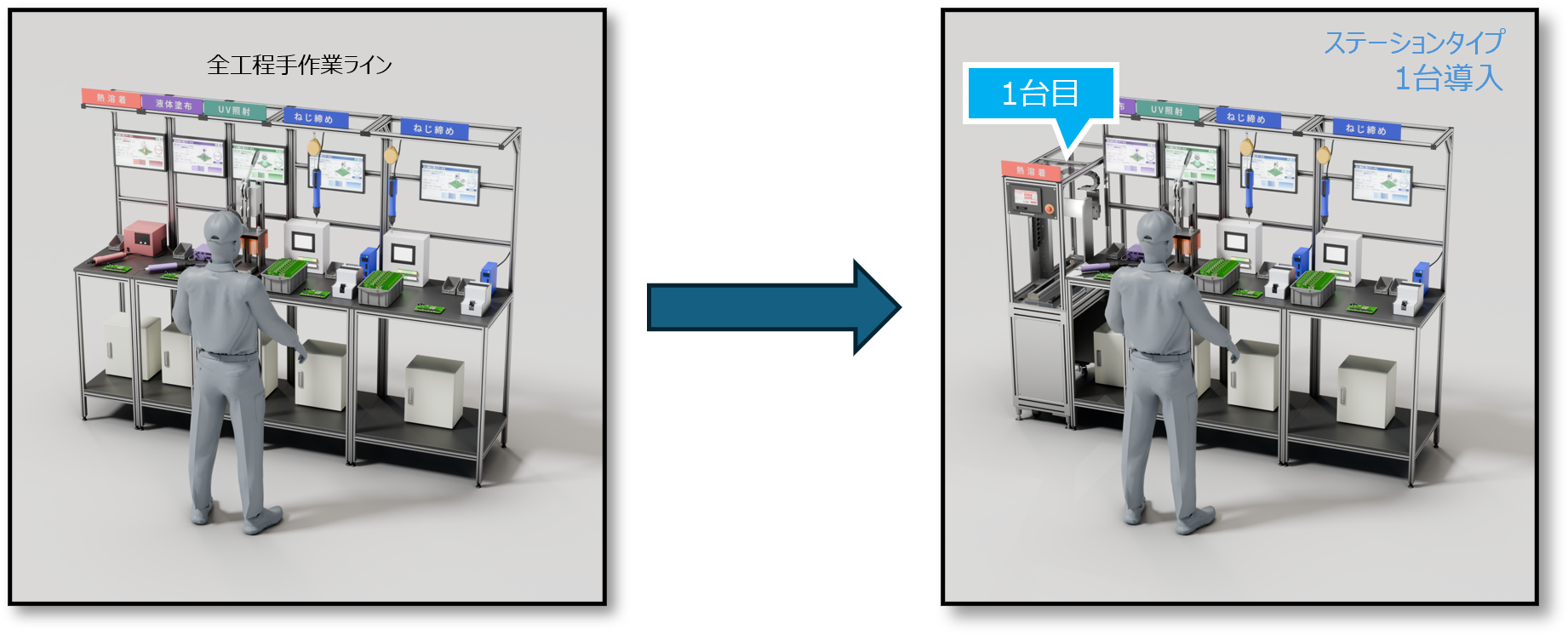

スモールスタートでまずは１台を導入し自動化を開始

１台うまくいったら、2台目、3台目と、ゆくゆくは全工程を自動化。
個別装置のため、変種変量生産に合わせてレイアウトを自由に変えることも可能。

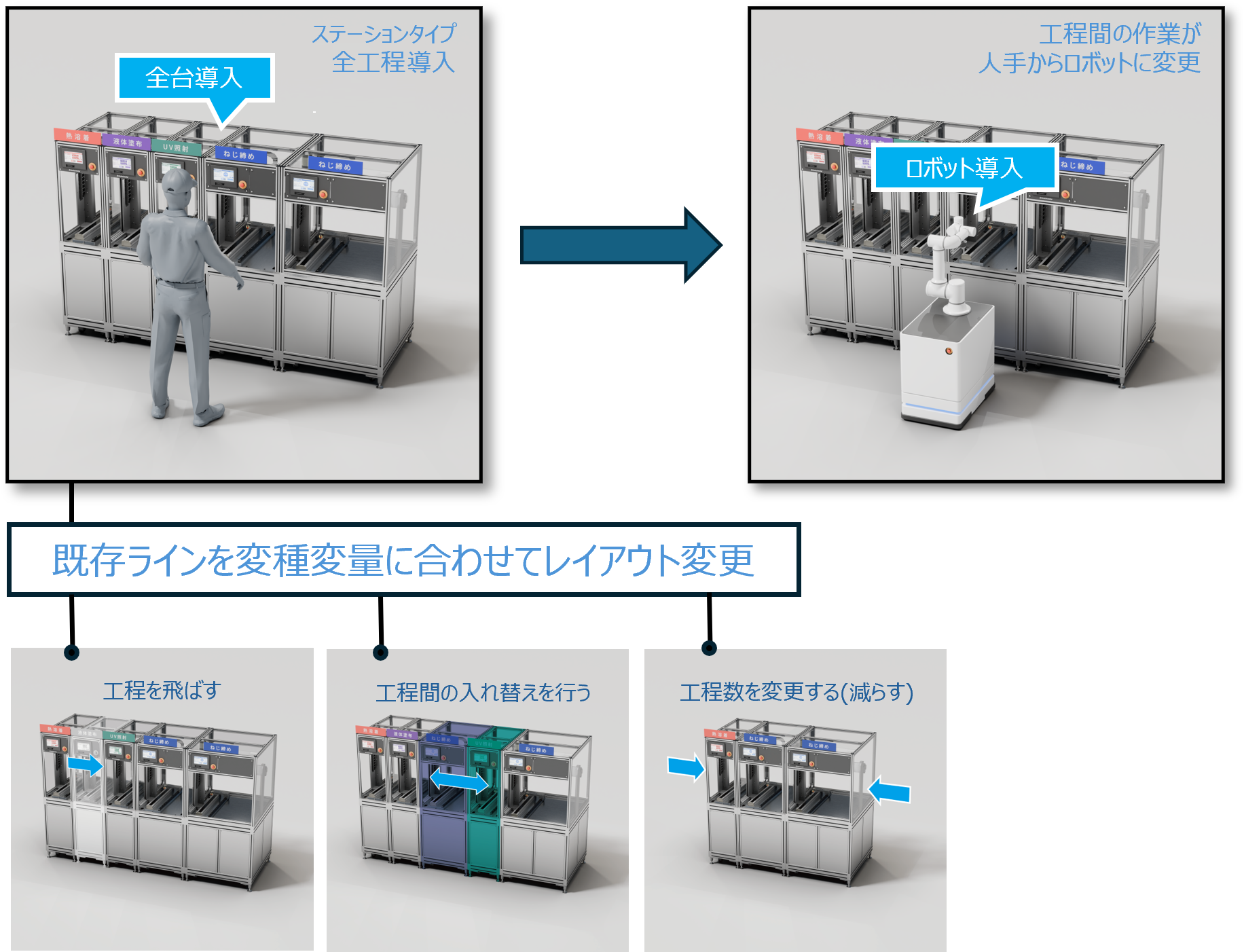

その先には、ライン間のワーク搬送をロボットで完全自動化。

ラインアップ

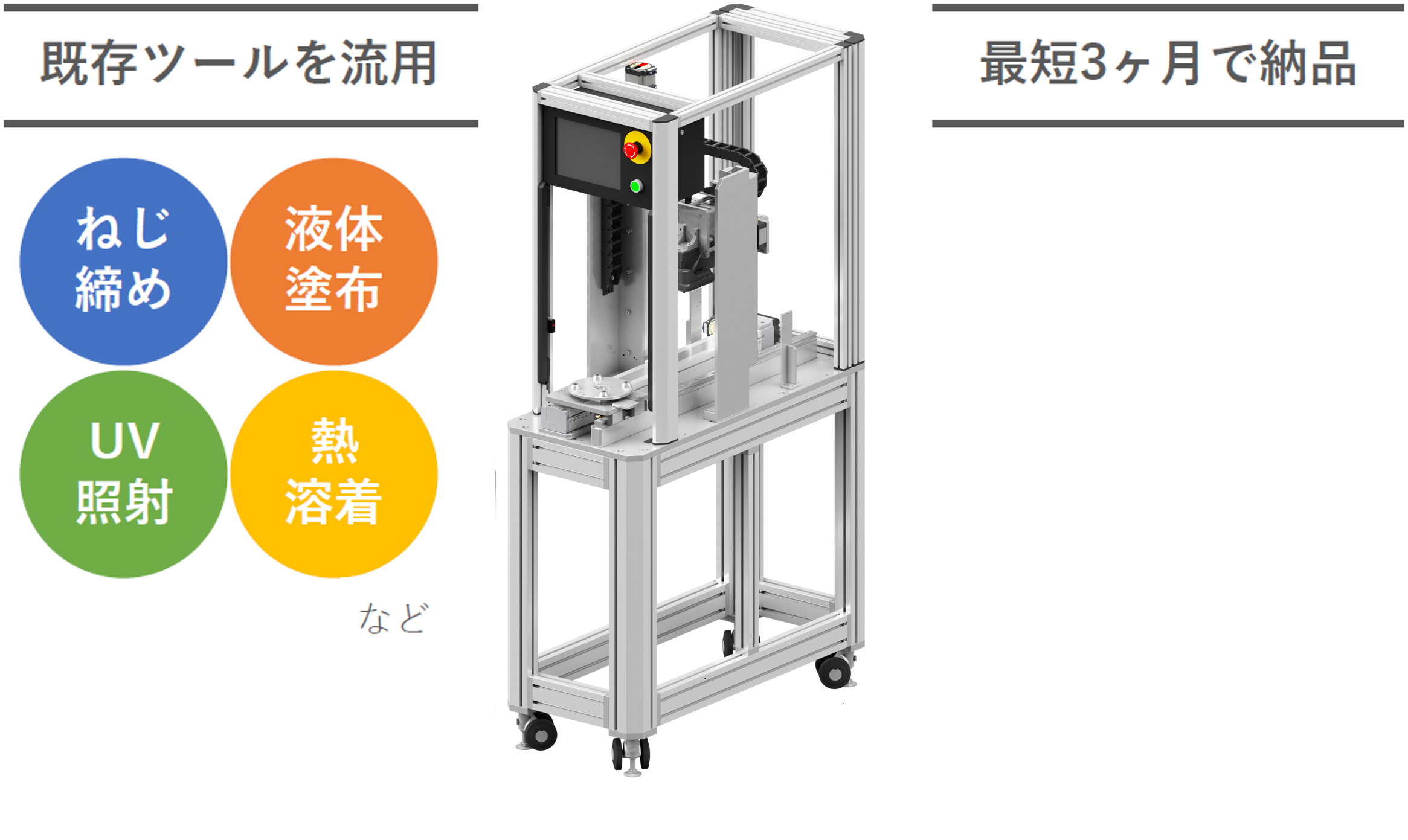

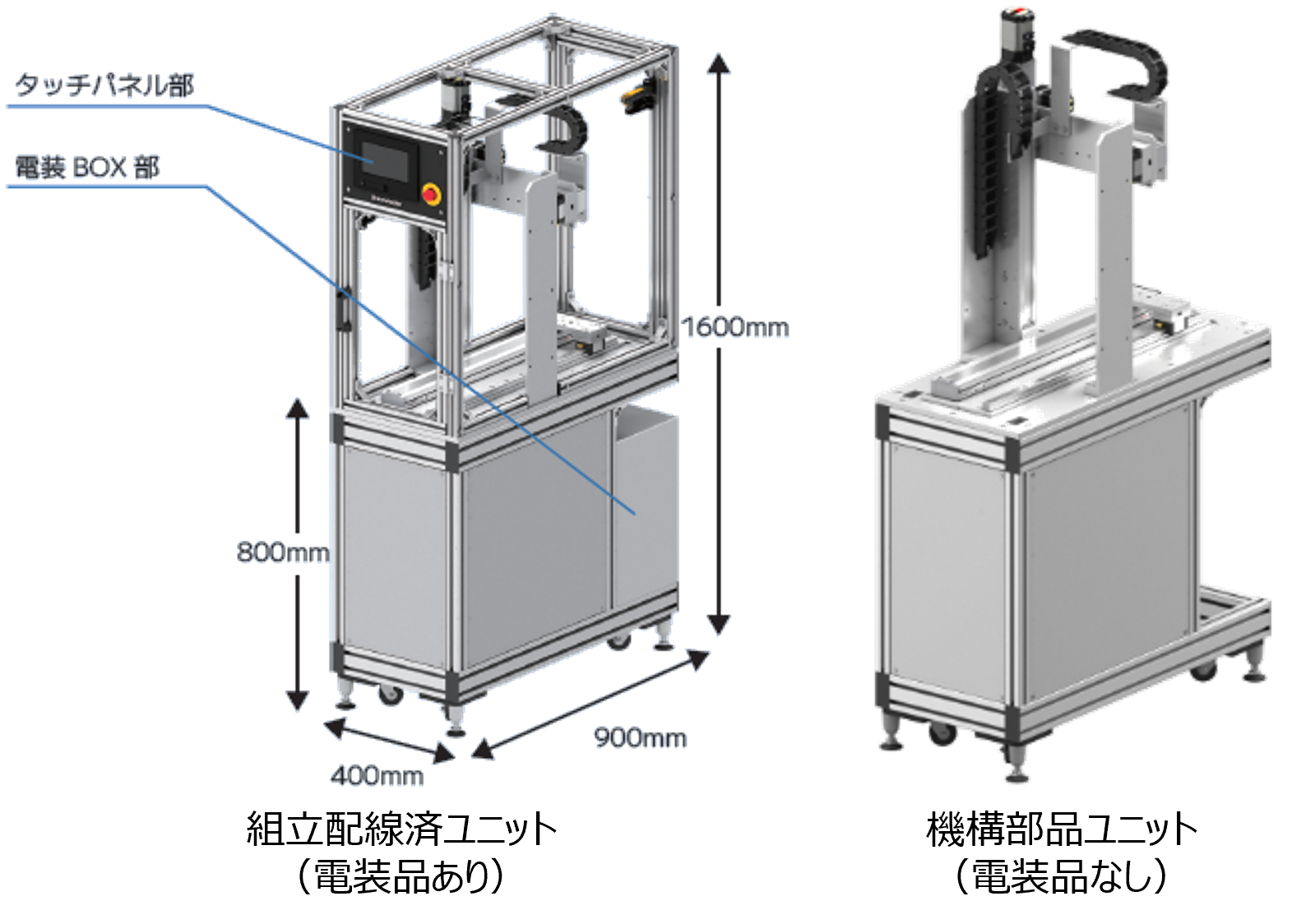

電装品を組み込んだ配線済みユニットと、機構部のみ(電装品なし)のユニットをラインアップ。
用途に応じて、装置幅やフロントドアの有無も柔軟に選択できます。


●『幅400mm、高さ800mm』の作業台は、手作業スペースに近いスリムなサイズ感

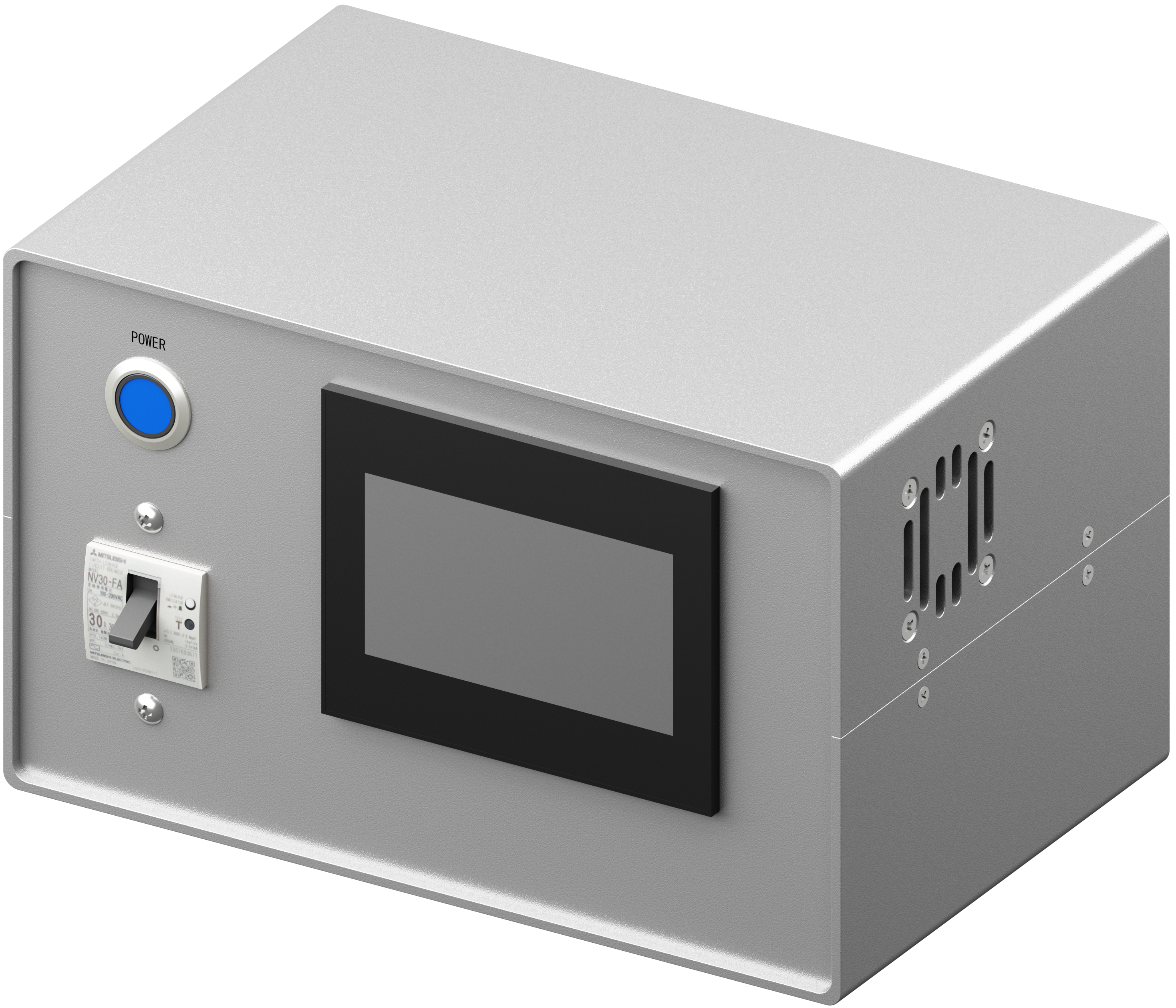

●組立配線済みユニットは、コントローラ、PLC、タッチパネル、安全装置など電装品をオールインワンで搭載

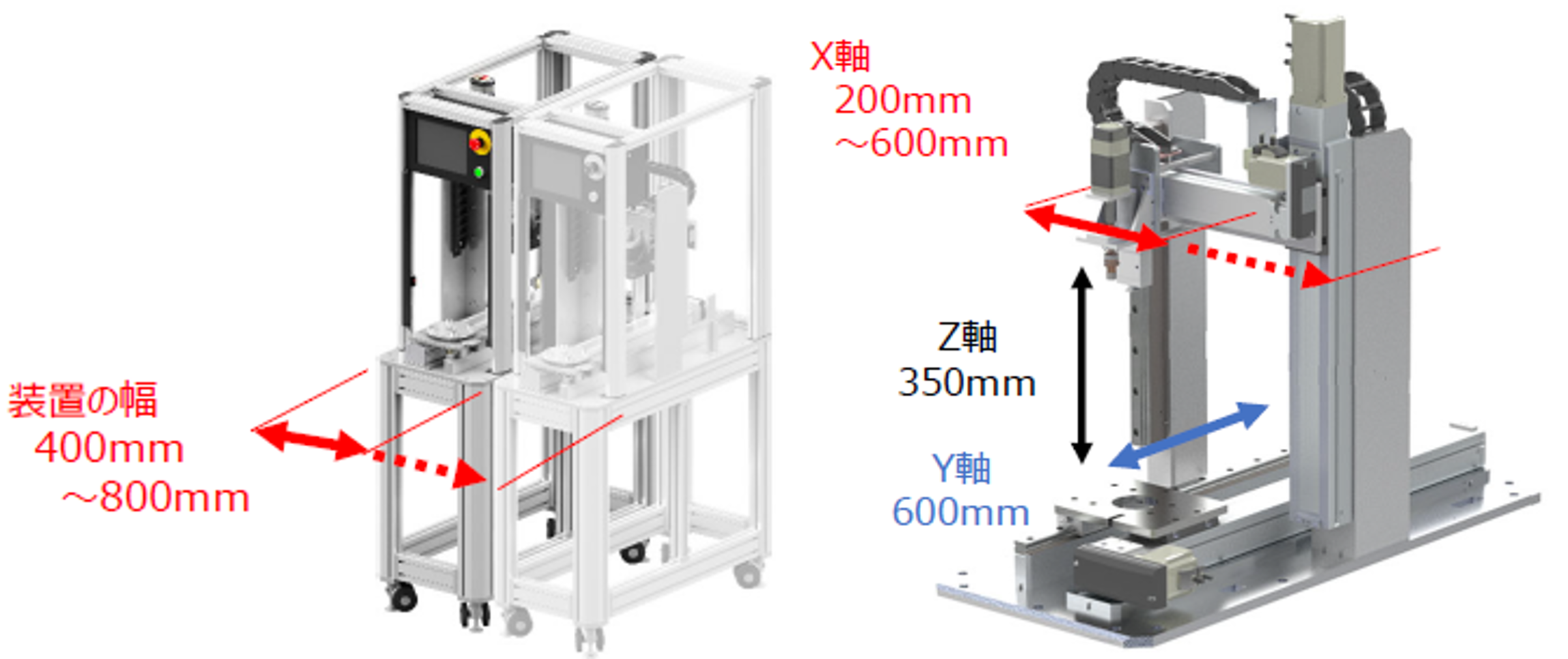

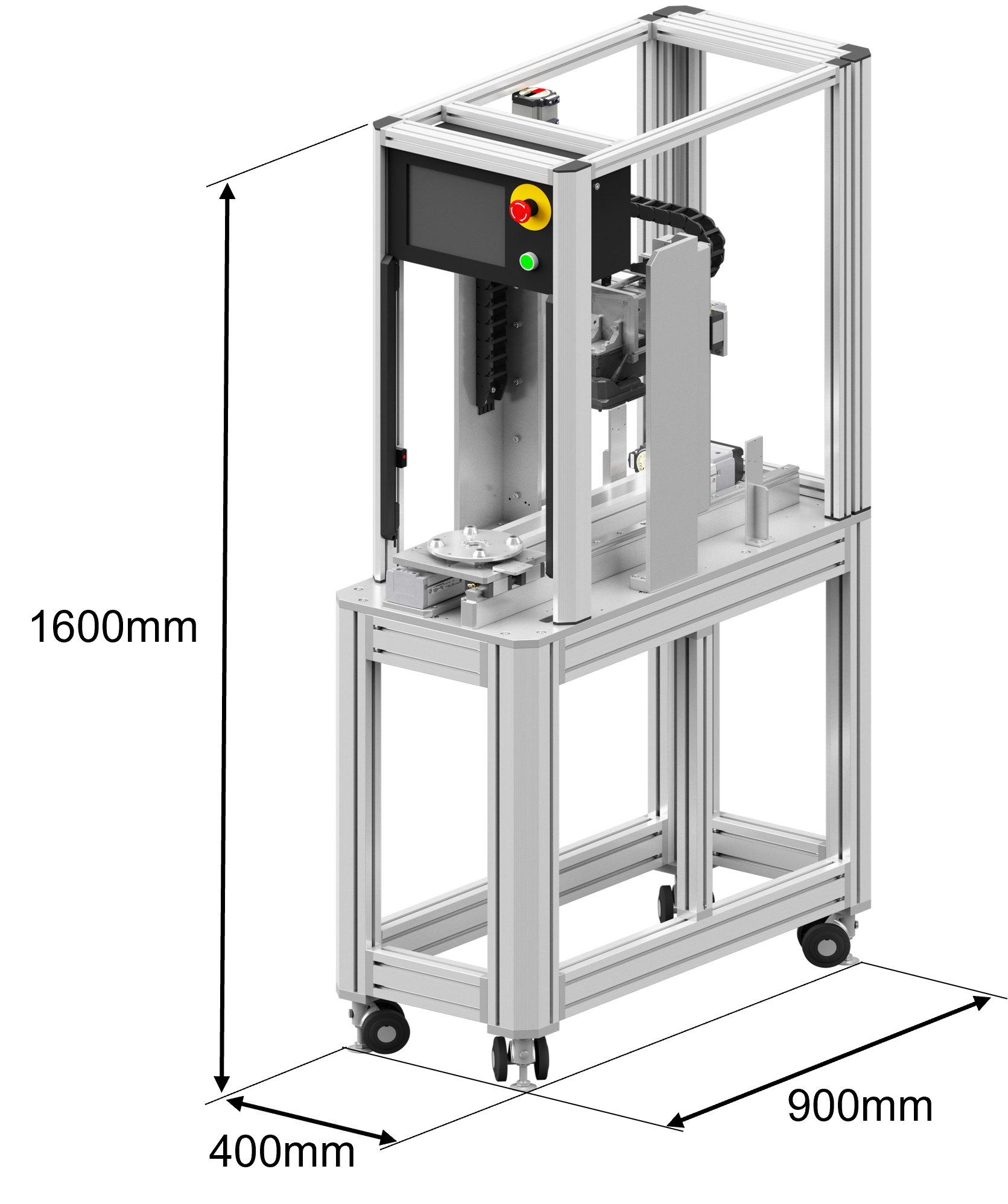

装置サイズ・可動範囲

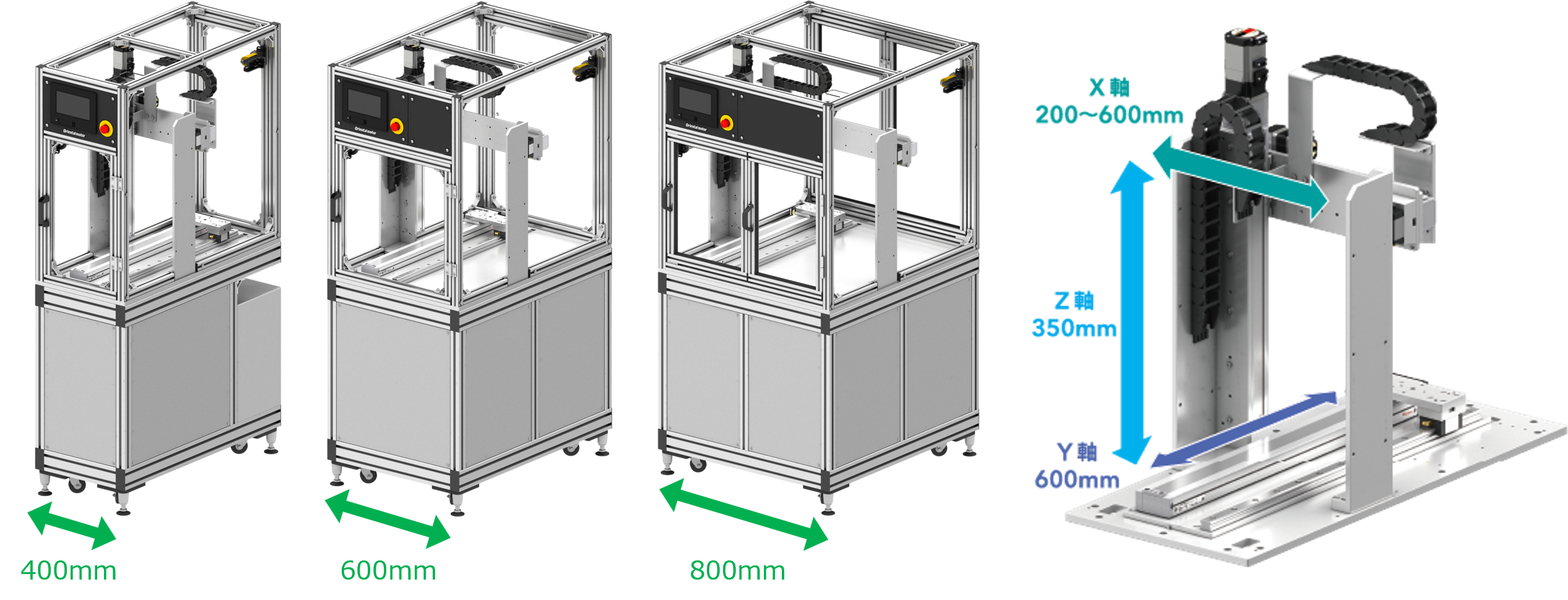

装置幅400mm、600mm、800mmの3種類をラインアップ。
X軸200mm～600mm、Z軸350mm、Y軸600mm可動可能です。

「まずは動かしたい」をすぐに実現

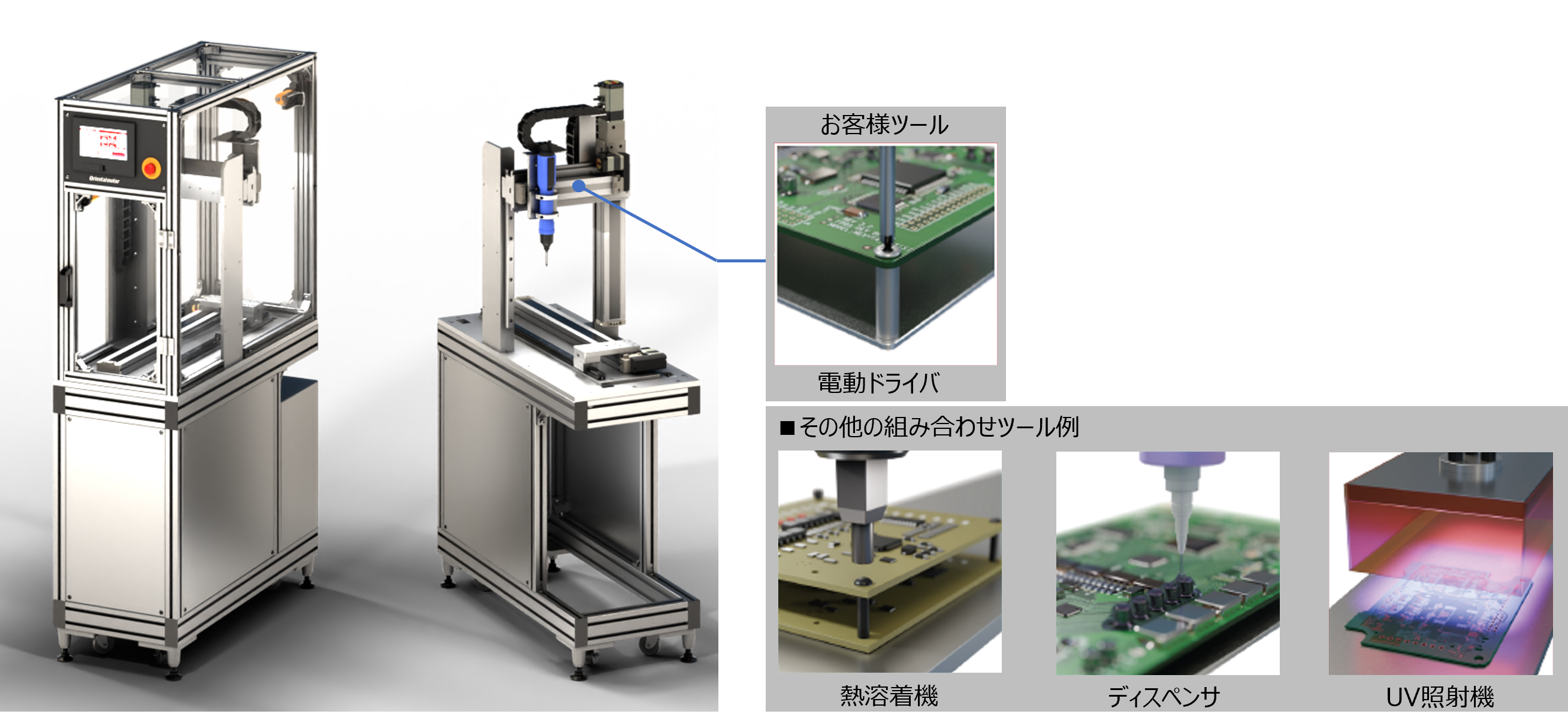

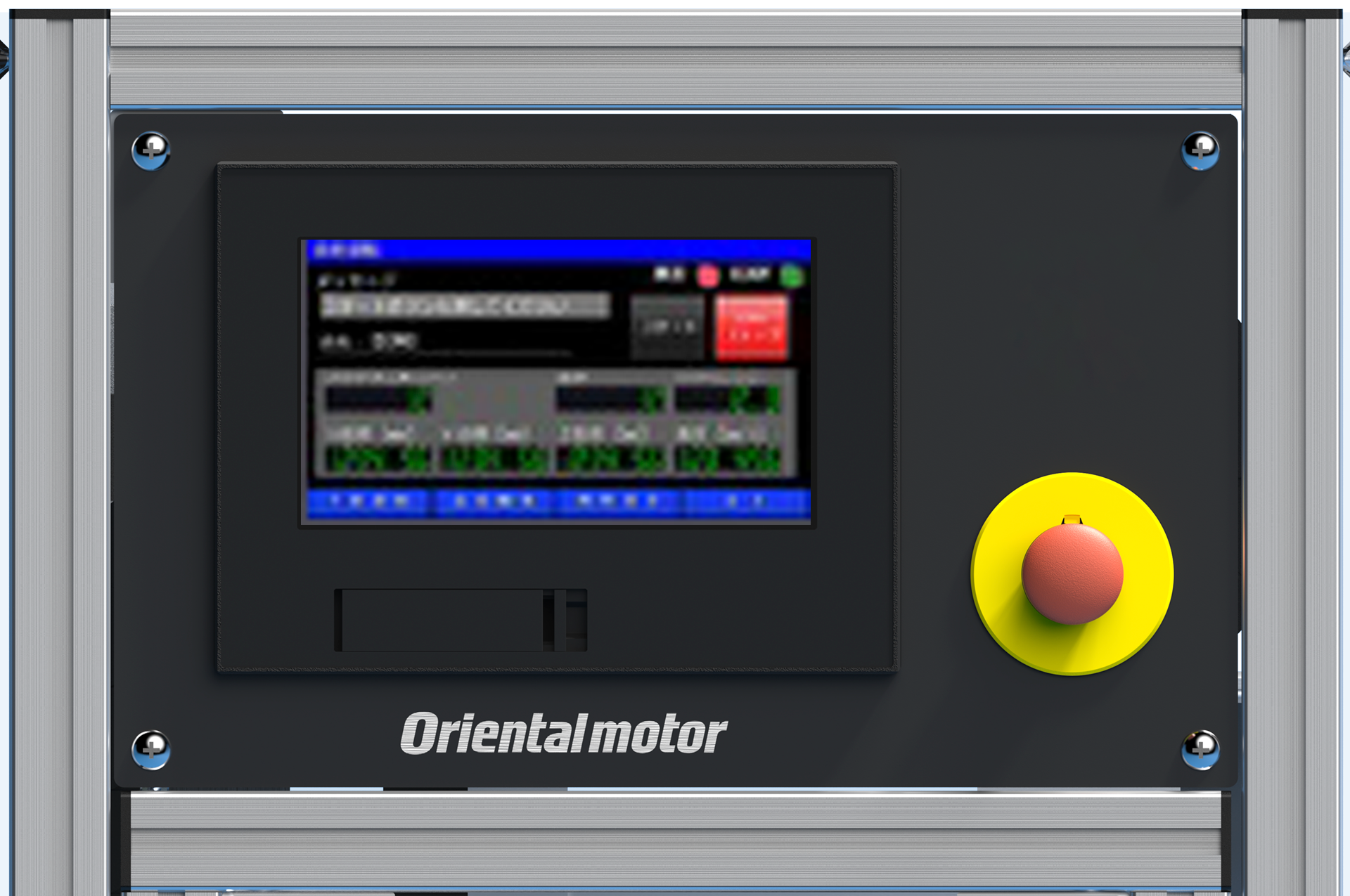

サンプルプログラム(位置指定プログラム)インストール済
ねじ締め、熱溶着、液体塗布、UV照射の各用途に対応したサンプルプログラムをインストールして出荷します。
検証や試行をスピーディーに進めたい現場に適しています。★

制御・立ち上げの時間を大幅削減
PLCとのI/O割付やデバックも完了しています。

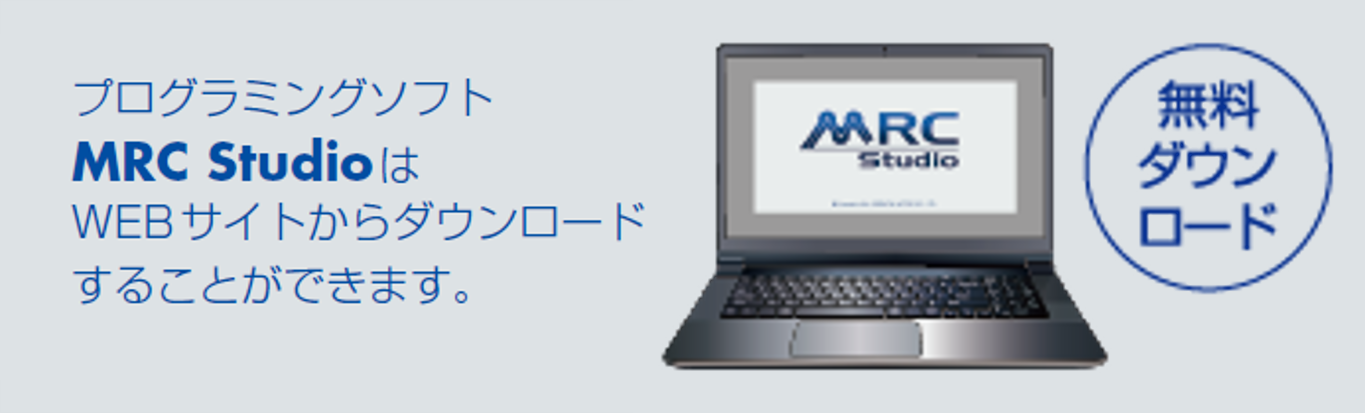

そのため、制御立ち上げに必要な作業を大幅に削減でき、導入までの時間を短縮できます。		 MRC Studioで簡単に動作設定
PCをロボットコントローラへ接続し、無料のプログラミングソフトを使って、座標データを簡単にカスタマイズできます。

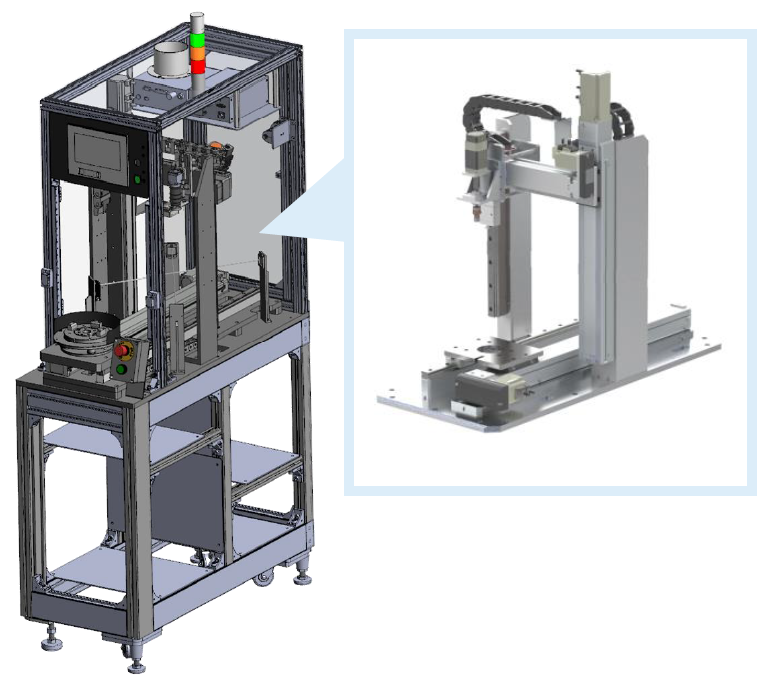

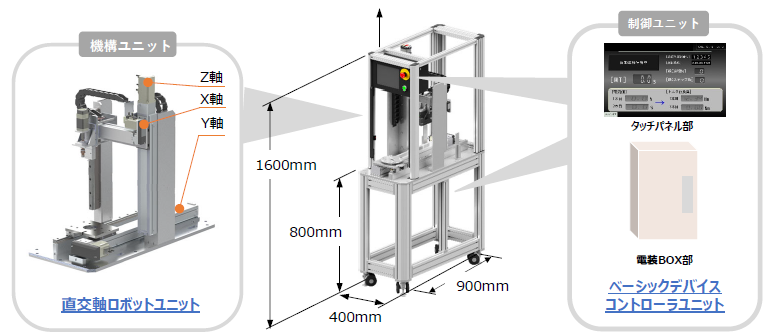

ステーションタイプ構成部品

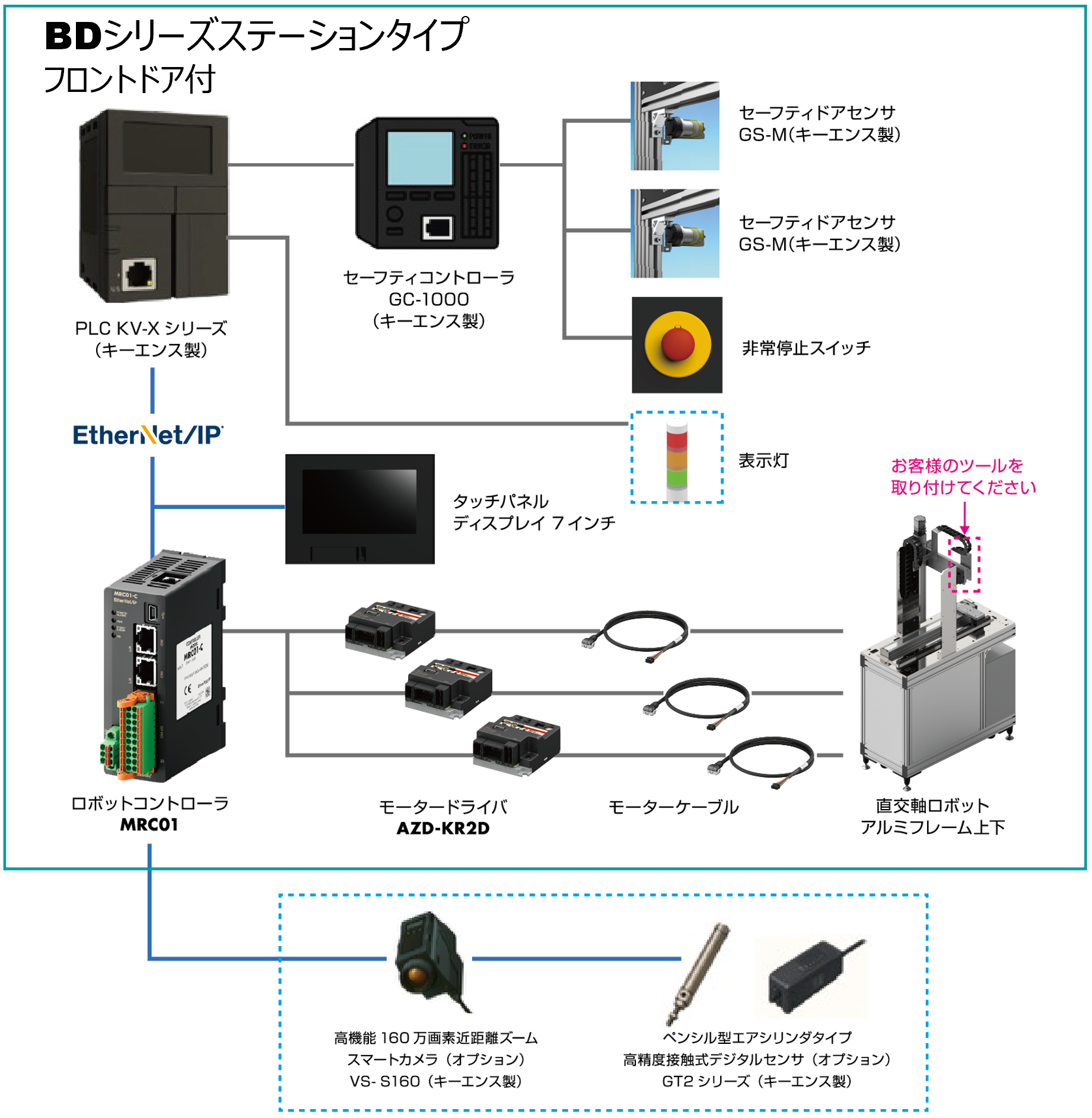

以下はステーションタイプを構成する主要部品です。


※緑枠内がBDシリーズステーションタイプの構成品です。
※破線部の部品は、お客様にてご用意の上、お取り付けください。
※カメラ、接触式デジタルセンサは、オプションでご用意する予定です。後付けができるように計画しています。

製品詳細情報

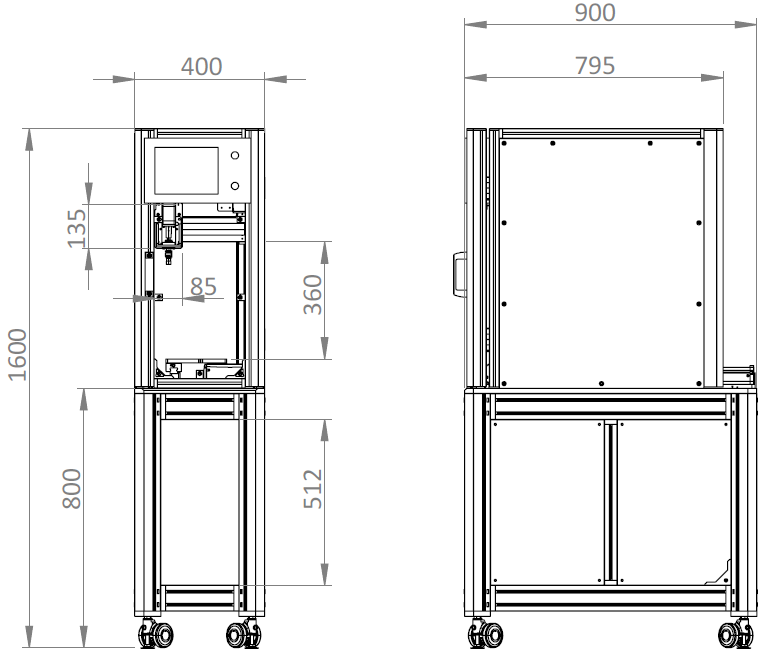

外形図

装置幅（mm） PDF版　外形図
400 BD-ST4.pdf
600 BD-ST6.pdf
800 BD-ST8.pdf

CADデータ

組立配線済みユニット 3DCAD
400mm幅タイプ
600mm幅タイプ
800mm幅タイプ
機構部品ユニット 3DCAD
400mm幅タイプ
600mm幅タイプ
800mm幅タイプ

取扱説明書・クイックスタートアップガイド

取扱説明書 BDIM-0126.pdf
クイックスタートアップガイド TB-A000

価格

ステーションタイプ 組立配線済み

ワーク投入口（フロント）/
メンテナンス口（リア）構成		 品名 装置幅（mm） 価格（円） 構成
フロントドア付、リアドア付 BD-ST4AL01-CU3S01 400 3,900,000 ・フロントドア・リアドア
・機構ユニット
・制御ユニット・アプリケーションプログラム
・モーターケーブル3本
BD-ST6AL01-CU3S01 600 4,210,000
BD-ST8AL01-CU3S01 800 4,520,000
フロントドアなし、リアドア付 BD-ST4AL02-CU3S01 400 3,780,000 ・リアドア
・機構ユニット
・制御ユニット・アプリケーションプログラム
・モーターケーブル3本
BD-ST6AL02-CU3S01 600 4,070,000
BD-ST8AL02-CU3S01 800 4,360,000
フロントドアなし、リアドアなし BD-ST4AL03-CU3S02 400 2,990,000 ・機構ユニット
・制御ユニット・アプリケーションプログラムなし
・モーターケーブル3本
BD-ST6AL03-CU3S02 600 3,270,000
BD-ST8AL03-CU3S02 800 3,550,000

ステーションタイプ 機構部品ユニット

ステーションタイプ 機構部品ユニット(電装品なし)の価格につきましてはお問い合わせください。

自動化支援サービス


ステーションタイプとロボットの組み合わせによる省人化システムもご提案いたします。
お気軽にご相談ください。

自動化支援サービスの詳細はこちら

関連製品

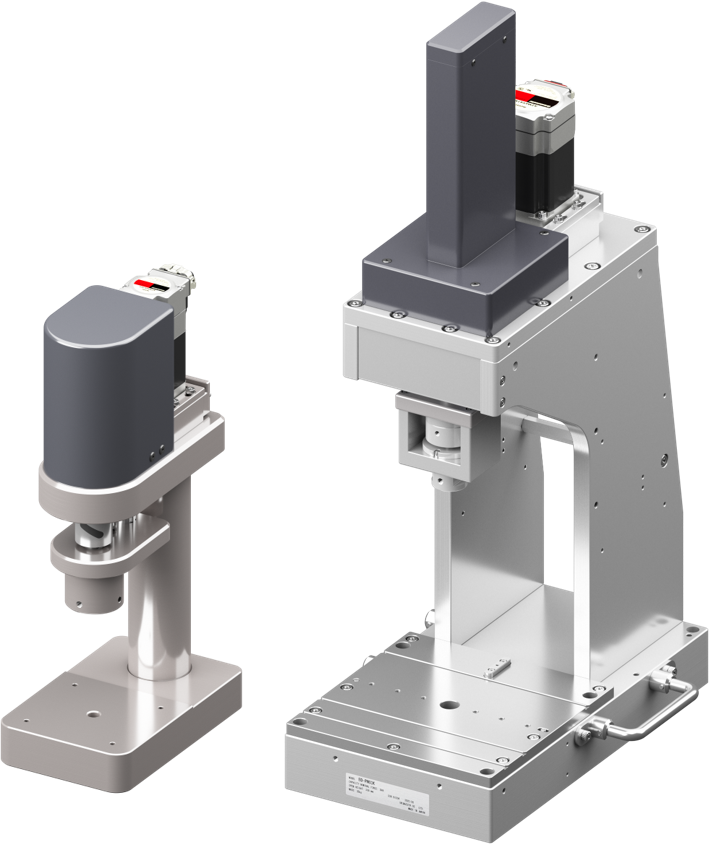

標準装置　BDシリーズ　電動プッシュメカ
