オリエンタルモーター　小型ロボットOVR　3軸直交

小型ロボットOVR　3軸直交
電動スライダ、取付ブラケット、ケーブルホルダで構成した3軸直交ロボットです。組立状態でお届けします。
ロボットコントローラMRC01-C/プログラミングソフトMRC Studioを使うことによって、はじめての方でも
30分程度で動かすことができます。
装置の設計・組立〜立ち上げ業務の時間短縮に貢献します。

●可動範囲　　　300mmｘ300mmｘ100mm（X-Y-Z）
●可搬質量　　　2.5kg

• 特徴
• ラインアップ・仕様
• 外形・動作範囲図
• 各種データ
　
• システム構成
• その他直交ロボット商品

 　　＼ロボットの総合カタログはコチラ／　　　　　　　＼価格や納期についてはコチラ／
　　　　　　　　

特徴

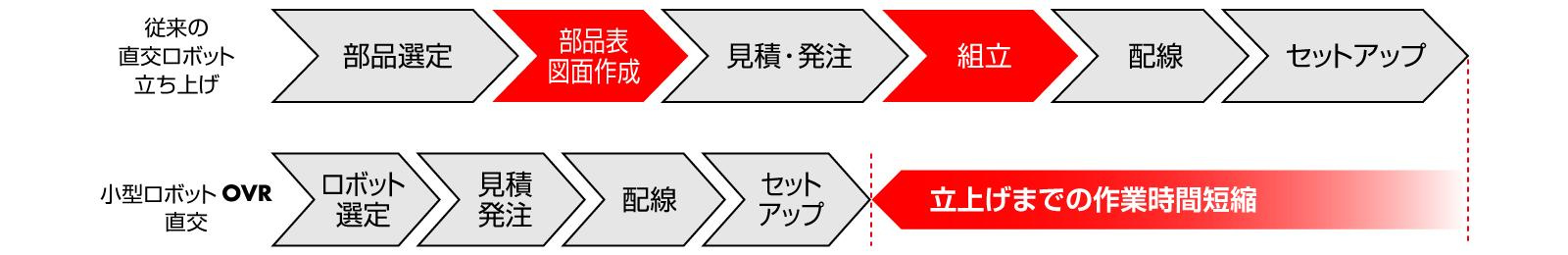

小型ロボットOVR直交を使用すれば、装置立ち上げまでの作業時間を短縮することができます。

部品表・図面作成の時間短縮

アクチュエータを使って直交ロボットを自作しようとすると、部品選定・CADデータ収集・金具設計など日数がかかります。
完成済みのCADデータを利用することで、設計にかかる時間が短縮できます。
部品点数が少ないため、部品表作成・発注・受入の手間も削減できます。

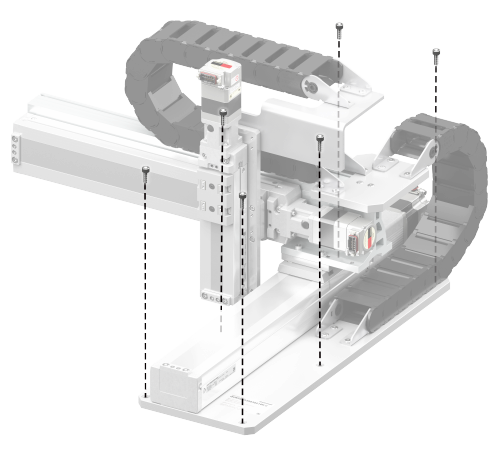

組み立て・配線の時間短縮

組立状態で納品されるため、装置にねじで取り付けるだけで設置できます。
組み立てる部品が少ないため、作業時間を短縮できます。

※ケーブルホルダは、ケーブル配線時にお客様での取り付けとなります。

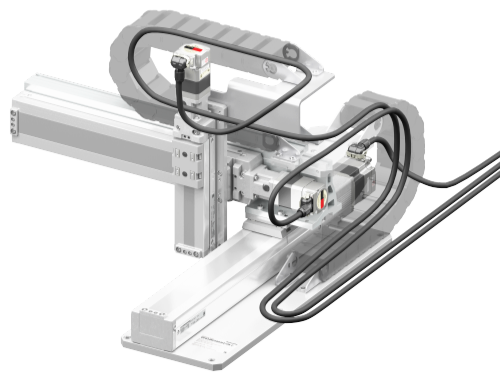

モータはアブソリュートエンコーダを搭載したAZシリーズコネクタタイプを採用。
・原点センサ、リミットセンサ、それにともなう配線が不要です。
・モータケーブル3本のみで、引き回し作業時間が短縮できます。
・ケーブルはねじ止めが不要なロックレバー式コネクタ採用のため、接続が簡単です。

専用コントローラ・ソフトで簡単制御

ロボット導入における制御のハードルを下げ、立ち上げ時間の短縮に貢献します。
・3ステップで簡単設定のロボットコントローラ　MRC01-C
・30分でマスターできるプログラミングソフト　MRC Studio
・MRC01とドライバを一体化したコントロールユニットMRCUシリーズもラインアップ
詳しくはこちら>>>

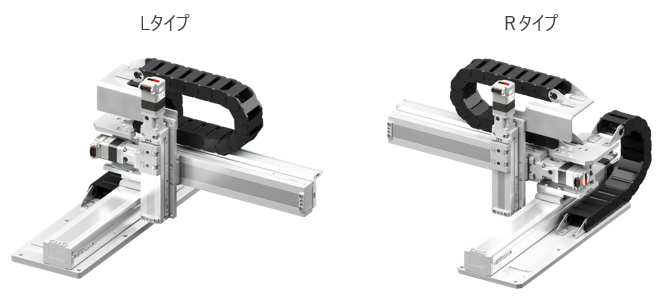

ラインアップ・仕様

※1：加速度1m/s²の時
※2：可搬質量、加速度によって変わります

●ロングストロークタイプもございます。詳しくはこちら＞＞

 外形図

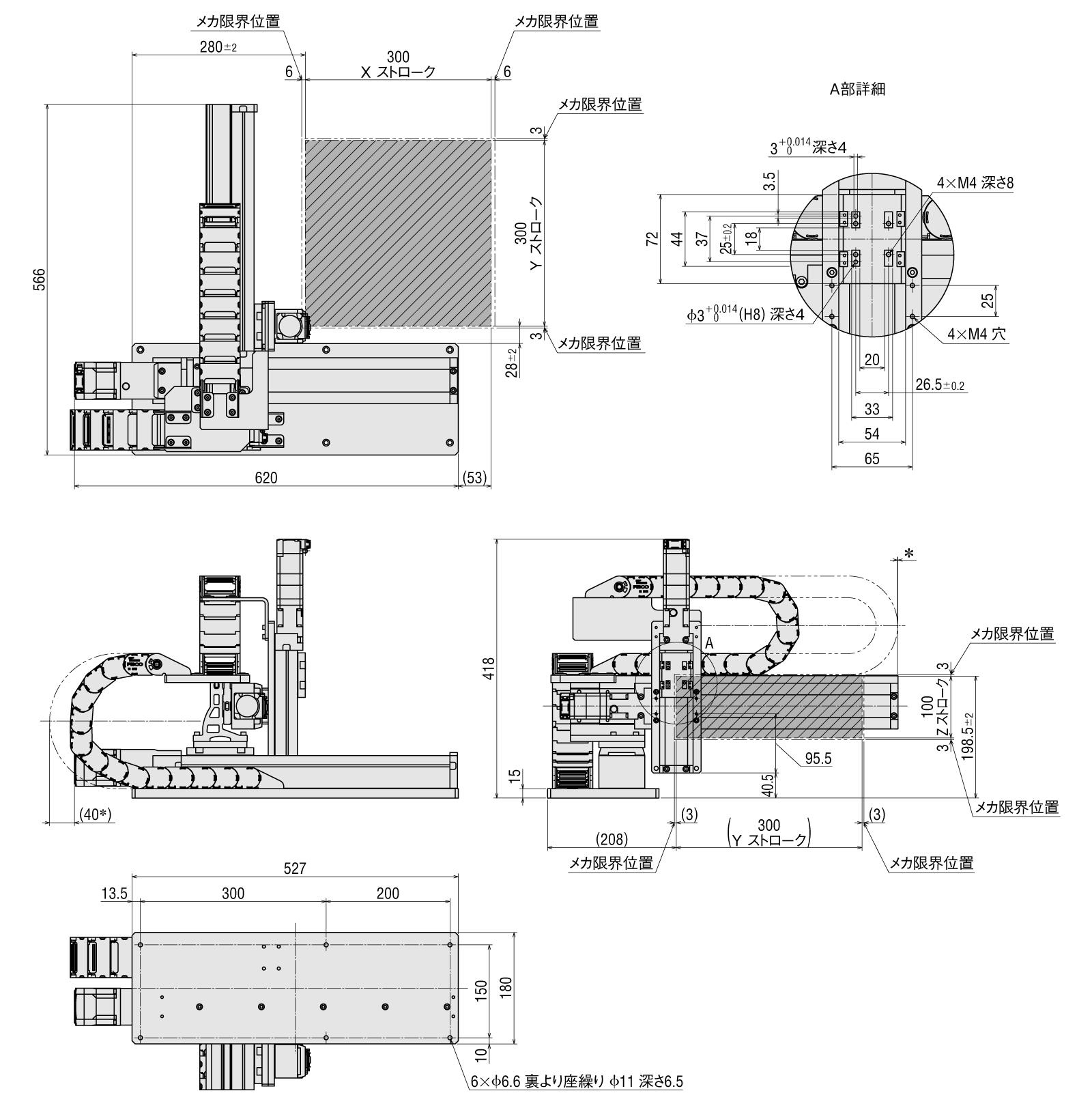

OVR3AL030030Z10K-C（Lタイプ）

＊ ケーブルホルダの突出量は保証できませんので、周囲に十分なスペースを確保してください。

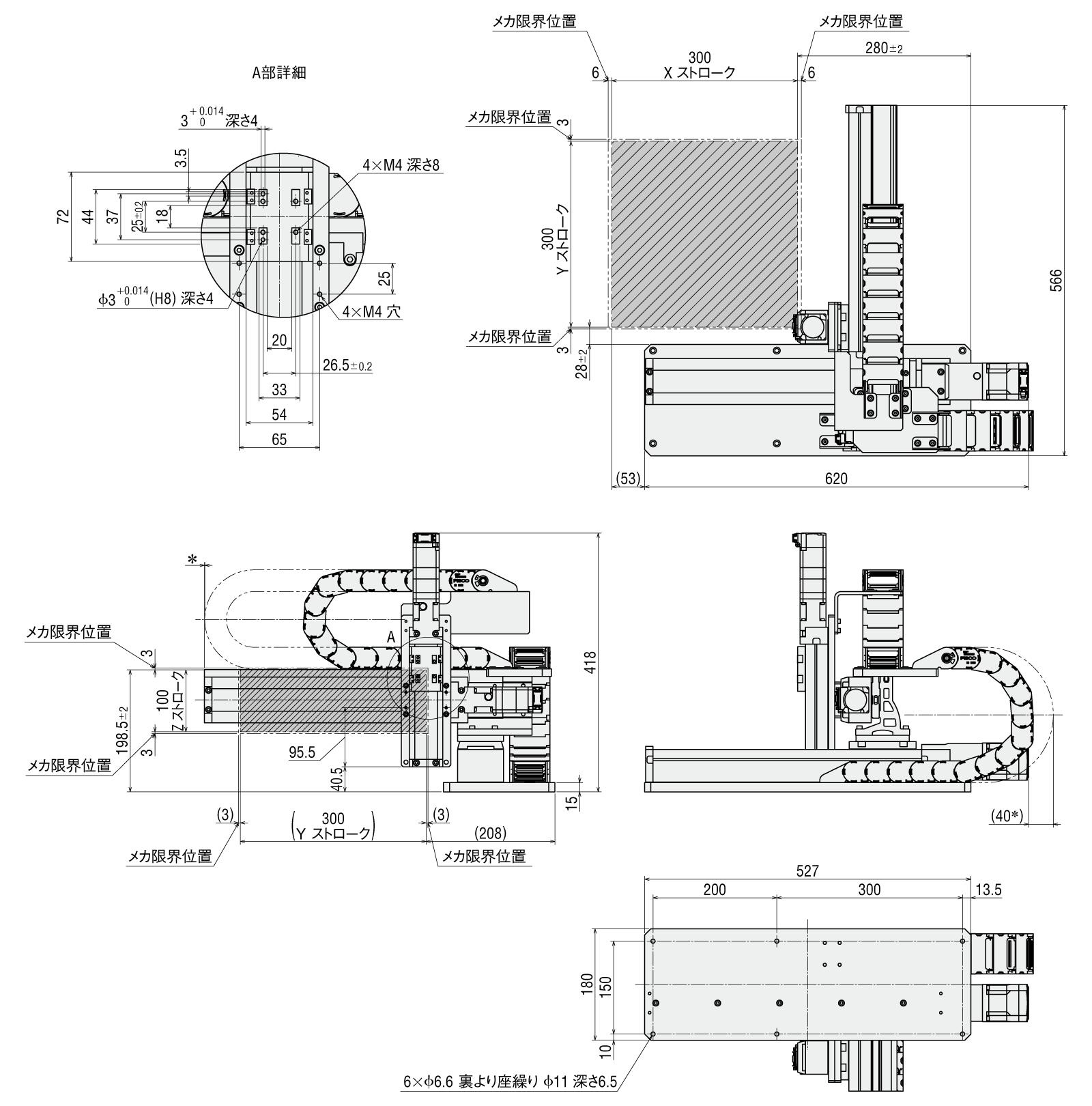

OVR3AR030030Z10K-C（Rタイプ）

＊ ケーブルホルダの突出量は保証できませんので、周囲に十分なスペースを確保してください。

各種データ

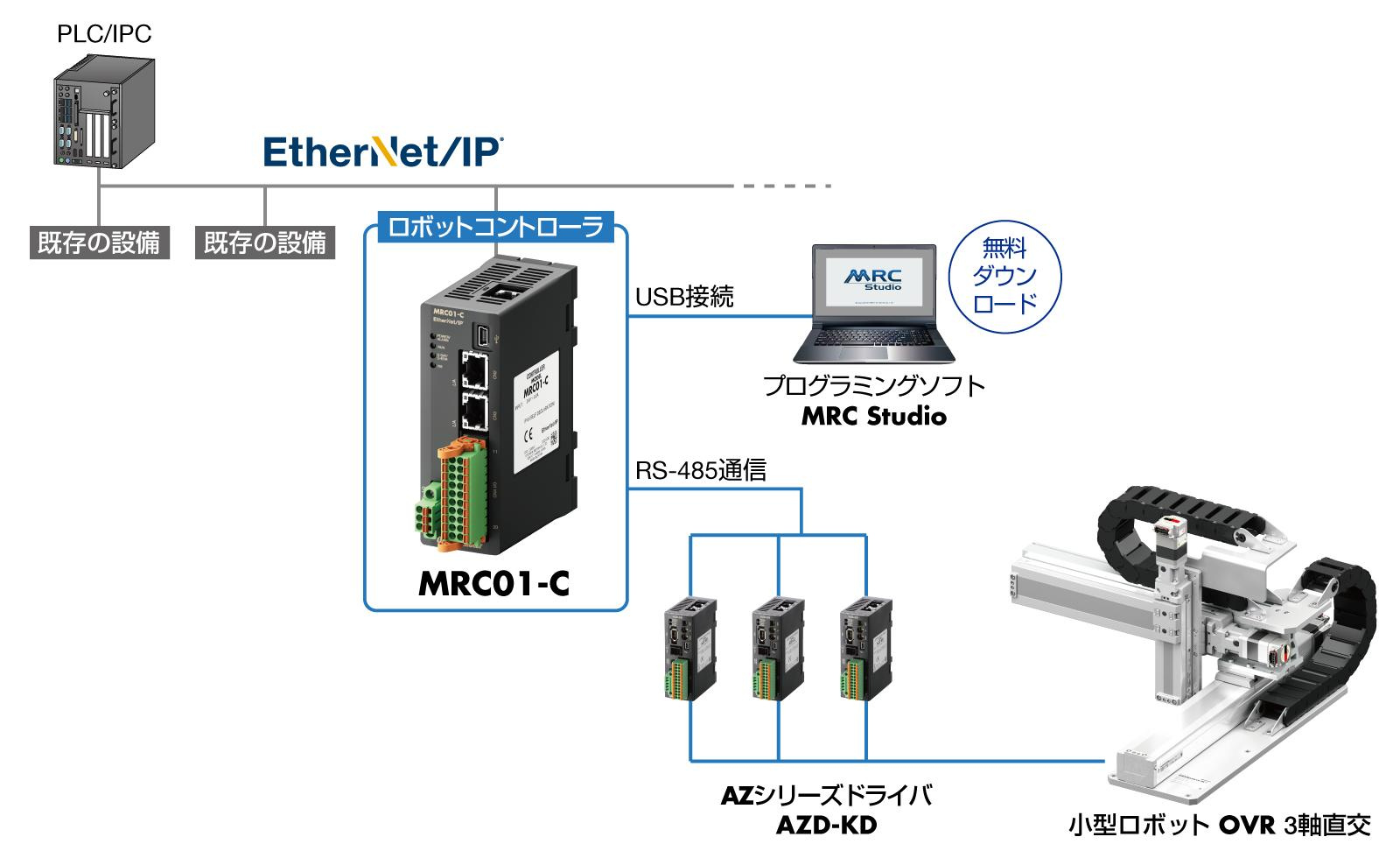

システム構成

ロボットコントローラMRC01-CとプログラミングソフトMRC Studioを使用することで簡単にロボット制御が可能です。
MRC01-Cに接続できる推奨ドライバは DC 電源入力タイプの小型ドライバ AZD-KD、またはminiドライバAZD-KR2Dです。

専用コントローラ・ソフトで簡単制御

ロボットコントローラMRC01-Cは、直交ロボット専用のコントローラです。
小型ロボット OVR 3軸直交や自作の直交ロボットを制御する際にご利用いただけます。
ロボットコントローラMRC01-Cの詳細はこちら

プログラミングソフトMRC Studioは（無料）はロボット制御未経験者でもすぐにマスターできるほど簡単なソフトです。
ダウンロードはこちら

MRC01とドライバを一体化したロボットコントローラユニットもラインアップ。
ロボット導入における制御のハードルを下げ、立ち上げ時間の短縮に貢献します。
ロボットコントローラユニットMRCUシリーズの詳細はこちら

 　　＼ロボットの総合カタログはコチラ／　　　　　　　＼価格や納期についてはコチラ／
　　　　　　　　

その他直交ロボット商品

その他の直交ロボット・平面ガントリのご案内です。

FESTO製　EXCMシリーズ　フラット構造のXYテーブル

・薄型・フラット構造なベルトスライダ
・Y軸のケーブルベアが不要で省スペース設置が可能
・アブソリュートエンコーダ搭載AZシリーズ採用により外部センサ不要
詳しくはこちら＞＞

FESTO製　ロングストローク　直交ロボット

・各軸のストロークは自由に設定可能
・高速・ロングストローク ベルトスライダユニット
・3軸XYZのガントリ機構の場合、最大X軸2600mm・Y軸900mm・Z軸600mm
・CADデータと実物は組み立て済みで納品
詳しくはこちら＞＞

THK製　電動スライダX-Y・X-Y-Zユニット

・可搬質量は9㎏(X-Y)、4.5㎏(X-Y-Z)
・高剛性 ボールネジスライダユニット
・ストロークは500mmｘ500mm(X-Y)、500mmｘ500mmｘ100mm(X-Y-Z)
・アブソリュートエンコーダ搭載AZシリーズ採用により外部センサ不要
詳しくはこちら＞＞
