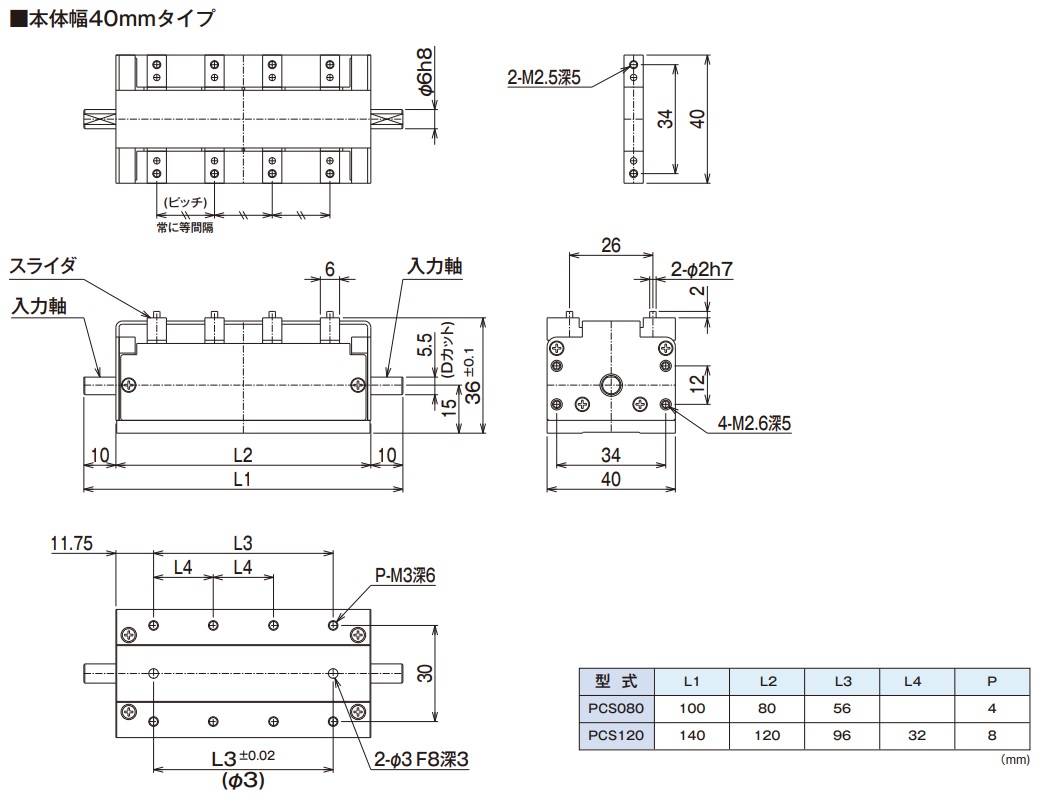

PCS　本体幅40mm

■基本仕様

型式	PCS08040F□(注1)-MOZ24AK				PCS12040F□(注1)-MOZ24AK
スライダ連数	2	3	4	5	6	7	8	9
ピッチ［使用領域］（㎜）	8～56	8～28	8～18	8～14	8～18	8～15	8～13	8～11
位置繰返精度（㎜）	±0.025
スライダピッチ精度（㎜）	±0.08
スライダ高さバラツキ（㎜）	±0.1（基準寸法に対して）

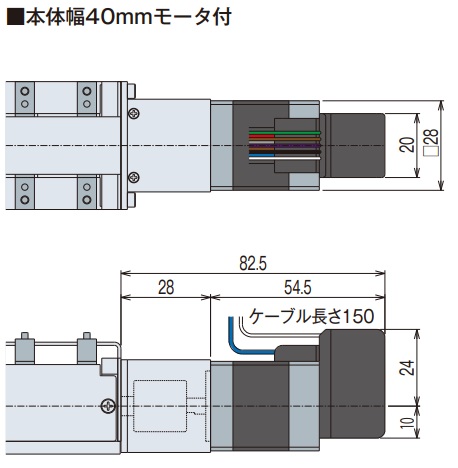

駆動方式	外部入力（オプションでモータ用意）
入力軸トルク（N・ｍ）	0.1以上
原点センサ	オプション
最大使用頻度	120cpm（最大）
周囲温度	10～40℃
潤滑	コスモグリス　ダイナマックス EP

注1）□にはスライダ連数が入ります

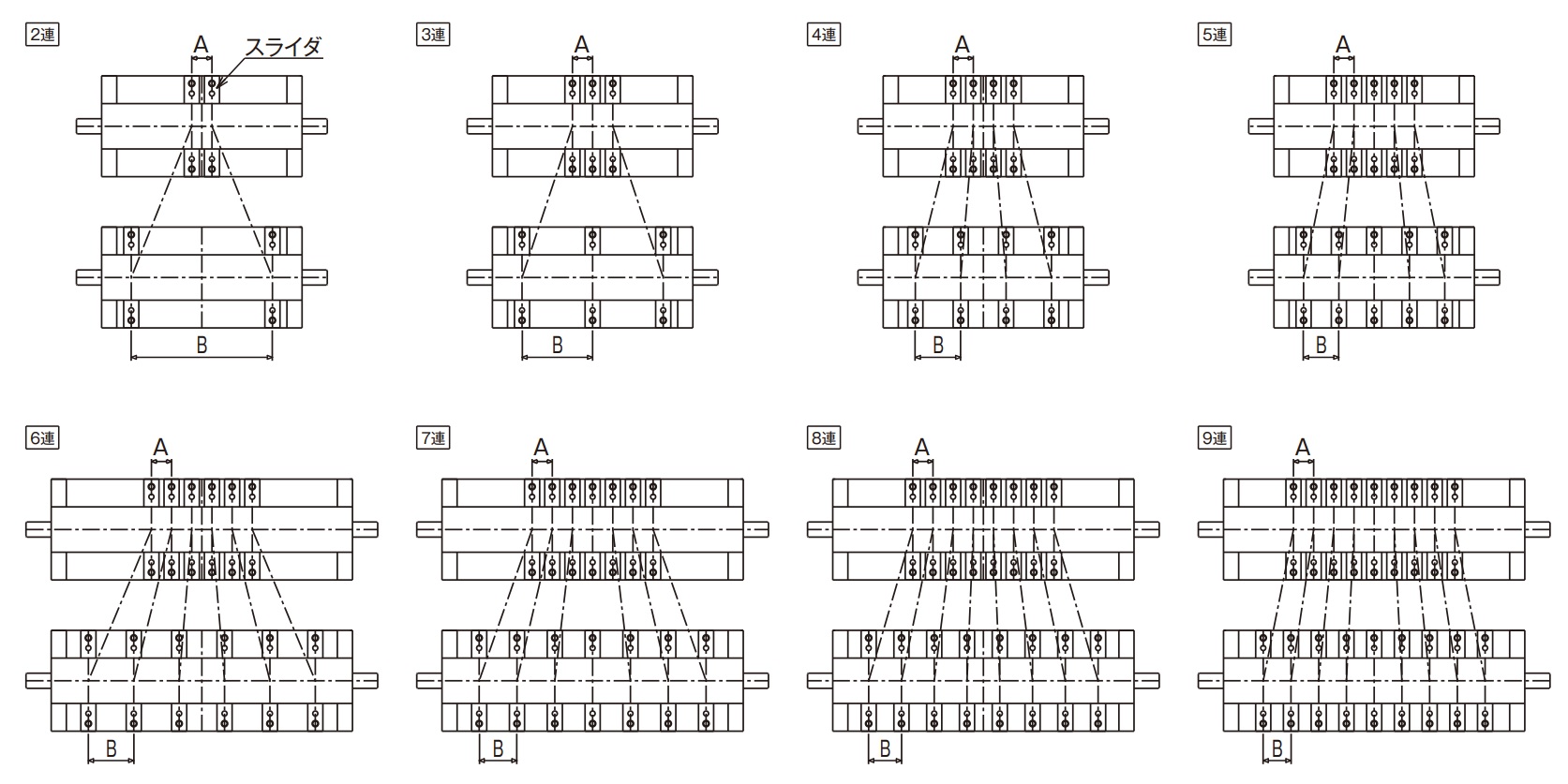

■動作仕様

連数			2	3	4	5	6	7	8	9
ピッチ（㎜）	閉端（メカエンド）ME1		7.2
	使用 領域	A（最小）	8
		B（最大）	56	28	18	14	18	15	13	11
	開端（メカエンド）ME2		58	29	19.4	14.5	19.6	16.3	14	12.2
スライダ送りピッチ		㎜/1.8°	0.327	0.140	0.078	0.047	0.080	0.059	0.044	0.032
		㎜/1°	0.181	0.078	0.044	0.026	0.044	0.033	0.024	0.018

※送り角の求め方（入力軸の回転量）＝ 使用領域（B－A）÷ スライダ送りピッチ
