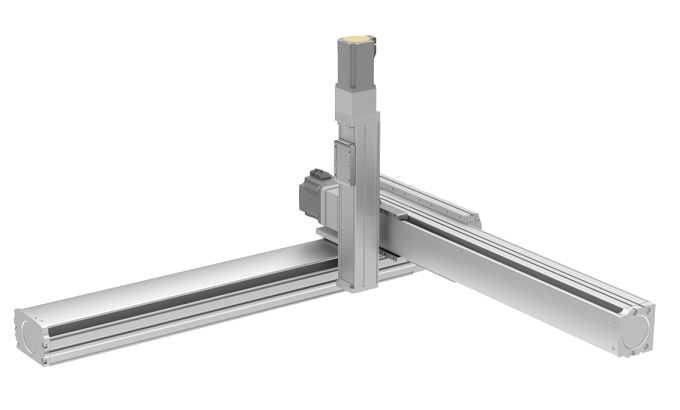

FESTO ELGT組付け電動スライダ

Festo　ELGTシリーズ

: ・ダブルガイド構造ながらコンパクトなデザイン
・銅と亜鉛の含有率は1%未満
・最適化されたアクチュエータデザインによる設置スペースと稼働スペースの最適化を実現
・豊富なアダプタ組付キットを使用して自在な 3軸構成;

ダブルガイドを使用しているため、3軸構成でも張り出し軸のサポート用LMガイドを必要としません。また、アダプタキットが豊富に用意されており
アクチュエータどうしを組付けて直角方向に軸を取り付けるアングルキット(EHAM-MA-L9)
アクチュエータどうしを組付けるアキシャルキット(EHAM-AK-L9)
モータの直列に組付ける(EAMM-A)を使用することで、1軸、2軸、3軸の構成を自在に組み上げることができます。

品名

ELGT-BS-90-600-10P
①　 ②　　③　　 ④
　①：ボールネジ
　②：サイズ
　③：ストローク
　④：ボールねじリード

仕様値

サイズ	ボールねじリード [mm/rev]	ストローク [mm]	許容速度 [mm/s]	繰返し位置決め精度[mm]	推力	モーメント
サイズ	ボールねじリード [mm/rev]	ストローク [mm]	許容速度 [mm/s]	繰返し位置決め精度[mm]	Fx[N]	Fy[N]	Fz[N]	Mx[Nm]	My[Nm]	Mz[Nm]
90	10	50,100,200～1000	500	±0.02	1000	4710	5600	65	51	51
90	20	50,100,200～1000	1000	±0.02	500	4710	5600	65	51	51
120	10	100,200～1100	500	±0.02	1000	6800	8090	300	310	310
120	20	100,200～1100	1000	±0.02	500	6800	8090	300	310	310
160	10	100,200～1400	500	±0.02	1575	9550	11370	600	560	560
160	20	100,200～1400	1000	±0.02	1000	9550	11370	600	560	560

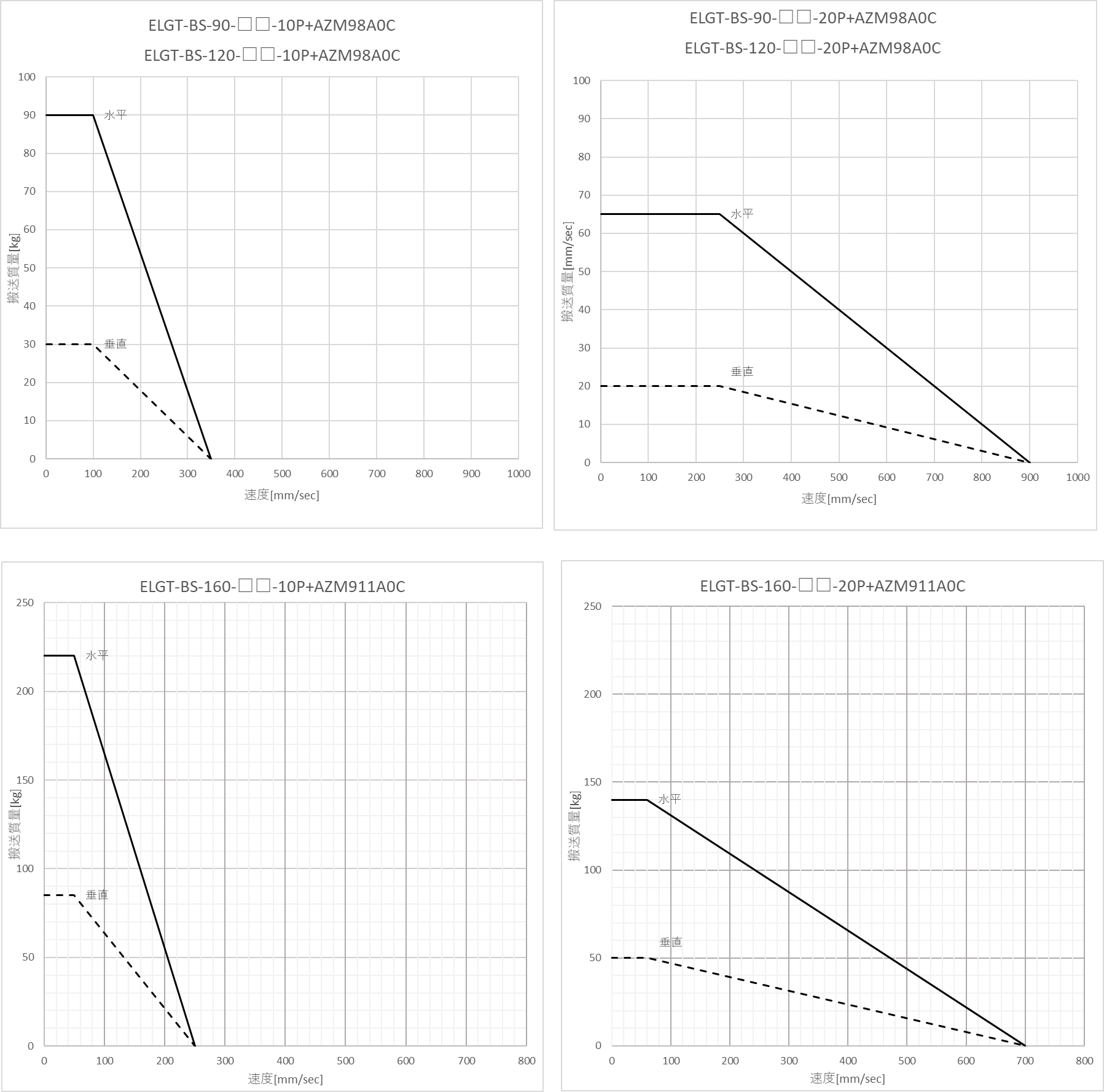

特性図

　≪クリックで拡大　　　　　　

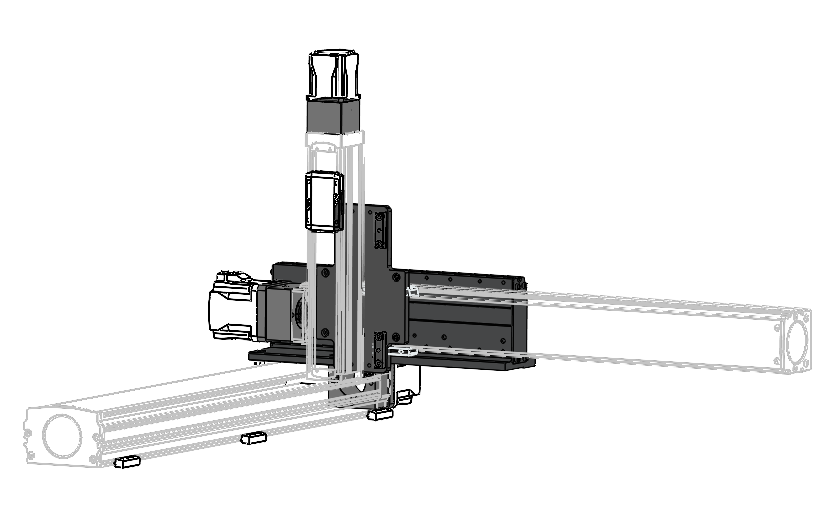

D.I.Y 3軸組立て

アダプタキットを使用してX-Y-Z (500mm x 500mm x 200mm)の直交ロボットを製作してみます。αSTEP AZシリーズモータを使用することで、原点センサ、リミットセンサをつける必要はありません。
位置決め内蔵タイプのドライバを使用すると、多点間の繰り返し往復運転もタッチパネルのSTART信号のみで動作せることができます。PLCを使用せず運転が可能です。

【１軸目】X軸ストローク：700mm

【3軸目】Z軸ストローク:200mm

【２軸目】Y軸ストローク：600mm

【X-Y-Z】ストローク　X：700mm　Y：600mm　Z：200mm
動作範囲およそ500mm x 500mm、許容搬送重量 10kg、予算 70万円

外形図　500mm ｘ 500mm ｘ 200mm

推奨ドライバ

AC電源入力タイプのドライバAZD-AD（100V入力）またはAZD-CD(200V入力)になります。直交ロボット、モータ以外は別手配となります。
制御機器（シーケンサ、ＰＬＣなど）上位のコントローラにあわせてドライバをお選びいただけます。

　　　　　　　　　　　　　　　　　　　　　
パルス列タイプ　　　　　位置決め機能内蔵タイプ　　　　　ネットワーク対応ドライバ

	ドライバタイプ	単相100-120V用	単相/三相200-240V用
ドライバ単体（単軸）	パルス列タイプ	AZD-A	AZD-C
	位置決め機能内蔵タイプ	AZD-AD	AZD-CD
	RS485通信/パルス列入力タイプ	AZD-AX	AZD-CX
	EtherNet/IP対応	AZD-AEP	AZD-CEP
	EtherCAT対応	AZD-AED	AZD-CED
	PROFINET対応	AZD-APN	AZD-CPN
	MECHATROLINKⅢ対応	AZD-AM3	AZD-CM3
	SSCNETⅢ/H対応	AZD-AS3	AZD-CS3
