ステゴ製温度スイッチ/湿度スイッチ

 可変式温度スイッチ

    【特徴】
    ・コンパクト
    ・設定温度をダイヤルで設定できます
    ・接続工具不要なプッシュイン方式
    ・高度の高い環境でも使用できます
    ・DINレールマウンティング

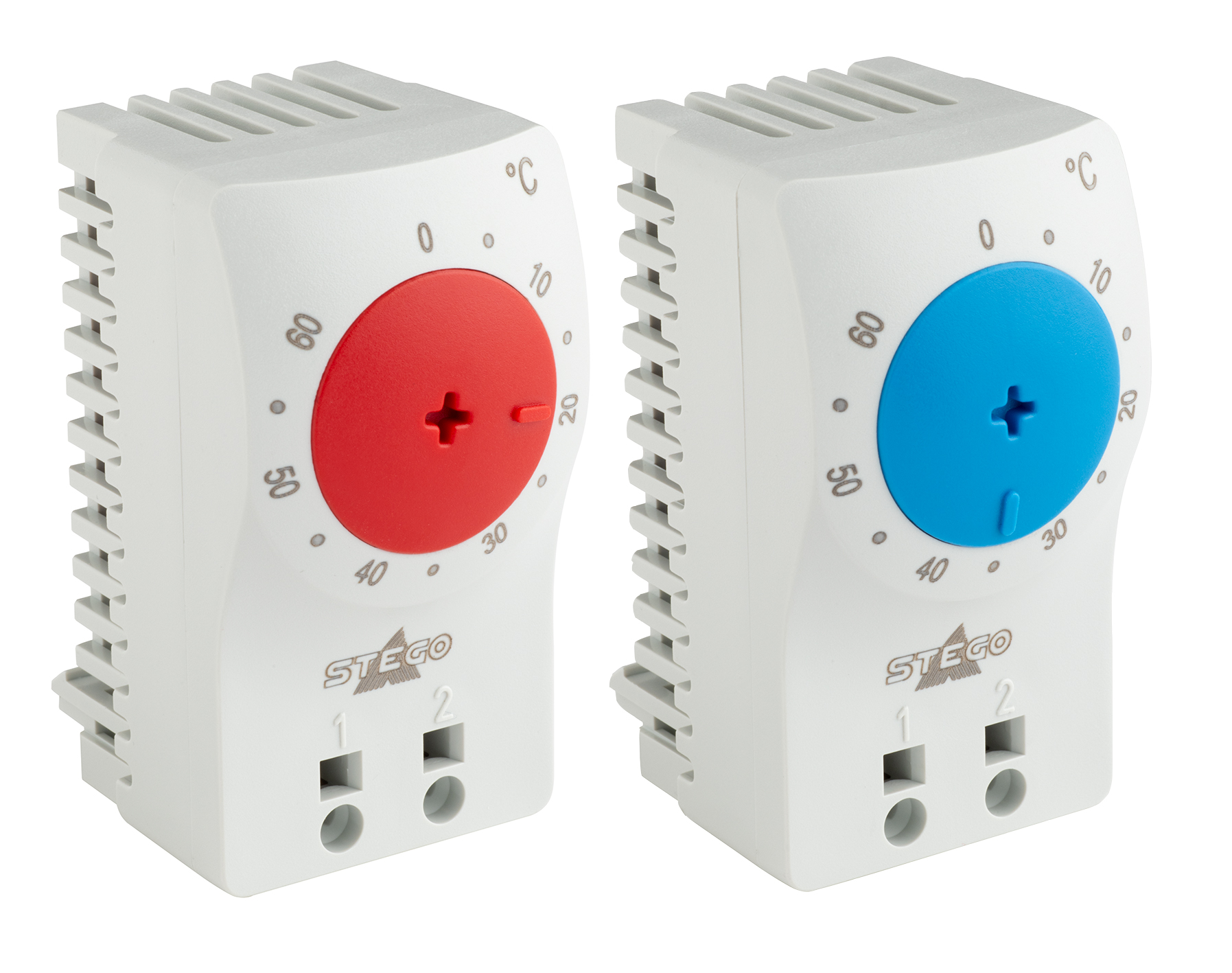

    KTO 111(赤):ヒーター用サーモスタットB接点(NC):ヒーターを調整するためのコンタクトブレーカー。温度が上昇すると接点が開きヒーターを停止させます。

    KTS 111(青):ファン用サーモスタットA接点(NO):温度が上昇し設定温度を超えると、接点が閉じます。冷却ファンを動作させて温度の上昇を抑えます。フィルタファンと熱交換器の調整または信号の切り替えについては、メーカーにお問い合わせください

    機械式サーモスタットKTO111およびKTS111は、高度5,000メートルまで使用できる2つの状態レギュレーターです。 プッシュイン端​​子を採用していますので工具不要で配線できます。プッシュイン端​​子は、ワイヤに一定の圧力をかけ、ワイヤが緩むのを防ぎますので輸送中の振動や、定期メンテナンスで端子ネジを増し締めする必要はありません。

    タイプ シリーズ 動作温度 接点容量 型式
    ヒーター用サーモスタット B接点 (NC) KTO 111 0~60℃ 120VAC 15A / 250VAC 10A / DC24-72V 30W  11100.0-00
    ファン用サーモスタット A接点 (NO) KTS 111  11101.0-00

    温度設定誤差:7K(±4K)設定温度に対してOFFが±4℃、ONはマイナス 3~11℃の幅で復帰します。



     固定式温度スイッチ

      FTO011(赤):ヒーター用
      B接点(NC)の温度スイッチです。動作温度で接点をOFFし、復帰温度で接点をONします。(動作温度は15℃と25℃の2種類)
      FTS011(青):ファン用
      A接点(NO)の温度スイッチです。動作温度で接点をONし、復帰温度で接点をOFFします。 (動作温度は35℃と50℃の2種類)
      【特徴】
      ・コンパクト
      ・温度設定不要
      ・バイメタルが密閉されているため、環境の影響を受けにくい構造

       ■ラインアップと仕様

      タイプ シリーズ 動作温度 接点容量 型式
      ヒーター用固定温度スイッチ (NC) FTO011 15℃ 120VAC 10A / 250VAC 5A / DC 30W  01160.0-00
      25℃   01160.0-01
      ファン用固定温度スイッチ (NO) FTS011 50℃ 120VAC 10A / 250VAC 5A / DC 30W   01161.0-00
      35℃  01161.0-02

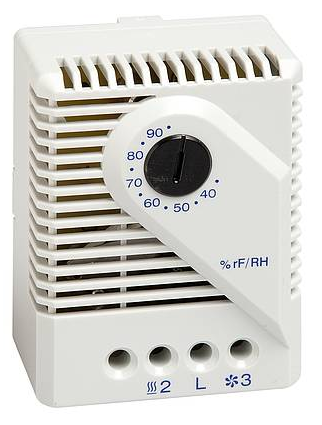

      湿度スイッチ



      盤内の相対湿度が設定した湿度に達したとき、ヒーター用接点をON、ファン用接点をOFFします。
      湿度が4%下がると、接点は復帰します。
      【特徴】
      ・可変温度設定
      ・電源不要
      ・DINレール取付

      ■ラインアップと仕様

      タイプ シリーズ 動作湿度 接点容量 型式
      湿度スイッチ MFR 012 35-95% 250VAC 5A / DC 20W  01220.0-00
