オプションケーブル　2相PKP／CVD、CMDシリーズ

モーターとドライバ間の接続に使用できるケーブルは3本までです。
モーターとドライバ間の最大延長距離は10mです。
ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。

ご注意：●モーターとドライバ間の最大延長距離は以下の通りです。
                 2相バイポーラ結線モーターと2相CVDドライバ：10ｍ／2相ユニポーラ結線モーターと2相CMDドライバ：2ｍ

• モーター接続ケーブル
• エンコーダ接続ケーブル
• 電磁ブレーキ接続ケーブル
• ドライバ接続ケーブル

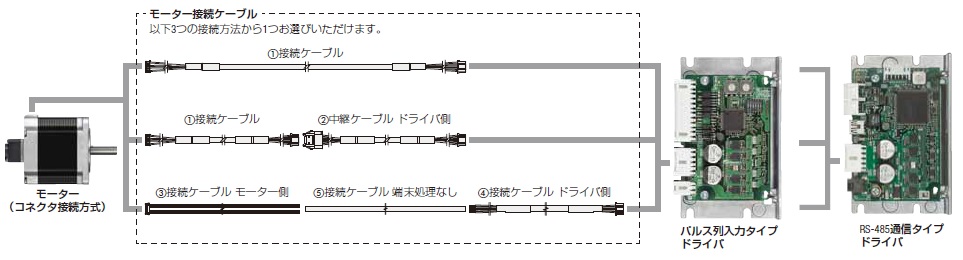

モーター接続ケーブル

■①接続ケーブル

コネクタ接続方式のモーターとドライバを直接接続するケーブルです。
モーター側、ドライバ側の両側ともコネクタ付きです。

■②中継ケーブル　ドライバ側

接続ケーブルに継ぎ足して、接続ケーブルとドライバ間を接続できます。
ご注意：モーターとドライバ間の最大延長距離は10mです

▼中継ケーブルドライバ側、可動中継ケーブルドライバ側　(取付角28mm、35mm、42mm、50mm、51mm、56.4mm、60mm)

▼中継ケーブルドライバ側、可動中継ケーブルドライバ側 (取付角56.4mm)

■③接続ケーブル　モーター側
モーター側にコネクタがついている接続ケーブルです。
▼2相バイポーラ用

▼2相ユニポーラ用

■④接続ケーブル　ドライバ側

モーターとドライバ間の接続ケーブルです。ドライバ側にコネクタが付いています。

■⑤接続ケーブル　端末処理なし

5相モーターおよび2相バイポーラ結線モーターとドライバ間の延長ケーブルです。
ご注意：モーターとドライバ間の最大延長距離は10mです

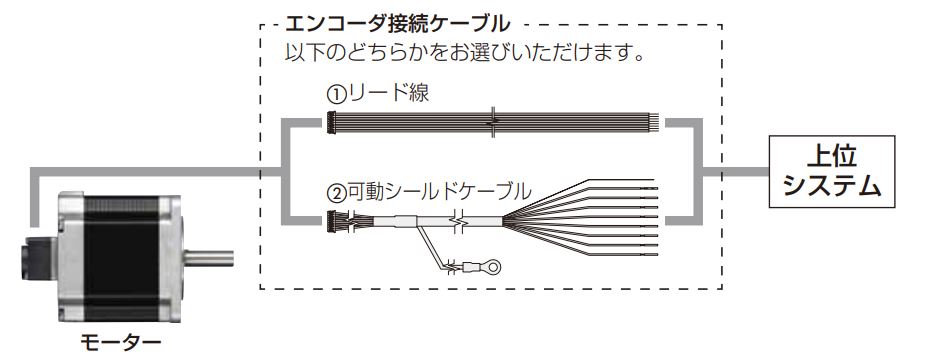

エンコーダ接続ケーブル

●①エンコーダ接続ケーブル（モーター側コネクタ付きリード線）

●②可動シールドケーブル（コネクタ圧着済み可動シールドケーブル）

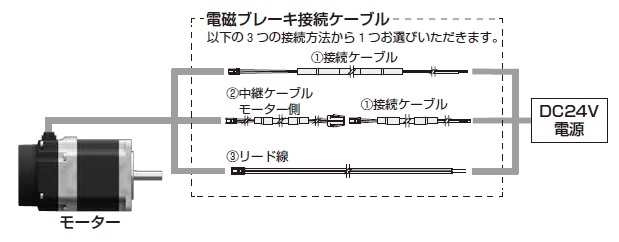

電磁ブレーキ接続ケーブル

■①接続ケーブル

モーター側に電磁ブレーキ用コネクタが付いているケーブルです。
コネクタ接続方式の電磁ブレーキに使用できます。

■②中継ケーブル

「接続ケーブル」に継ぎ足すケーブルです。接続ケーブルと電磁ブレーキ間を直接接続できます。

■③リード線

モーター側に電磁ブレーキ用コネクタが付いている電磁ブレーキ接続ケーブルです。
コネクタ接続方式の電磁ブレーキに使用できます。

ドライバ接続ケーブル

■①入出力信号用ケーブル

▼コネクタ付タイプ
上位システムとドライバ間の接続ケーブルです。シールドケーブルを採用し、ケーブル両端は接地しやすいアース線付です。

▼汎用タイプ
上位システムとドライバ間の接続ケーブルです。両端がバラ線になっています。シールドケーブルを採用し、ケーブル両端は接地しやすいアース線付です。

■②DC電源用ケーブル
電源とドライバ間の接続ケーブルです。アース線が両端に付いたシールドケーブルです。

■③ドライバ接続ケーブルセット（パルス列入力タイプ用）
ドライバに接続するモーター用、入出力信号用、DC電源用の接続ケーブルの3本1セットです。
ドライバ側にコネクタが付いています。

■④電源ケーブル/入出力信号ケーブルセット（RS-485通信タイプ用）
電源ケーブルは、ドライバとDC電源を接続するケーブルです。
入出力信号ケーブルは、ドライバと上位制御機器を接続するケーブルです。

■⑤RS-485通信用ケーブル
▼上位システム接続用　
ドライバと上位制御機器とをつなぐケーブルです。

▼ドライバ間接続用
ドライバ間をつなぐケーブルです。
