オプションケーブル BMUシリーズ
-
モーターとドライバ間を接続するケーブルです。

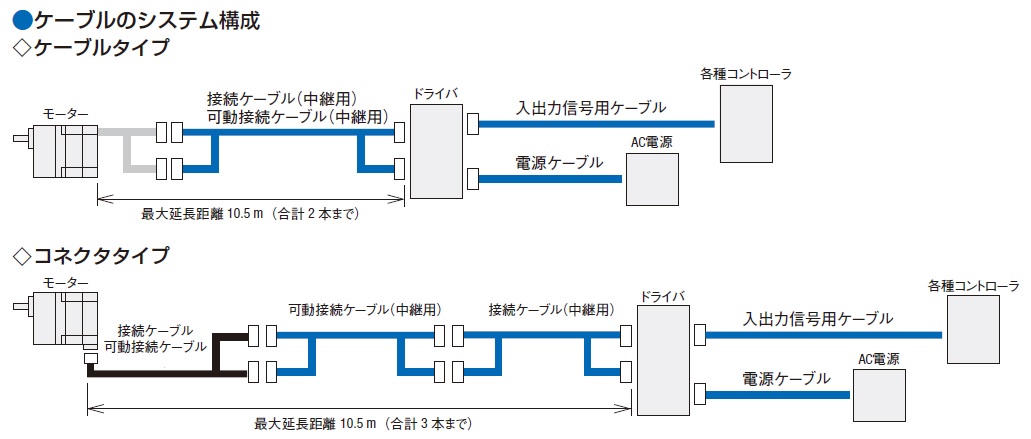

モーターとドライバ間の最大延長距離は10.5ｍ以内でご使用ください。
中継ケーブルを継ぎ足して延長する場合、ケーブルタイプは合計2本まで、コネクタタイプは合計3本まででご使用ください。
ケーブルが繰り返し曲げ伸ばしされる場合には、可動接続ケーブルをご使用ください。
入出力信号用ケーブル、電源ケーブルもご用意しております。
●ケーブルの種類
接続ケーブル・可動接続ケーブル（中継用）
長さ 接続ケーブル（中継用） 可動接続ケーブル（中継用） 1ｍ CC01BL2 CC01BL2R 2ｍ CC02BL2 CC02BL2R 3ｍ CC03BL2 CC03BL2R 5ｍ CC05BL2 CC05BL2R 7ｍ CC07BL2 CC07BL2R 10m CC10BL2 CC10BL2R 接続ケーブル（金属コネクタタイプ用）
接続ケーブルは、ケーブルの引出し方向が異なる 3 種類のケーブルをご用意して います。
ケーブル型式の末尾に、ケーブル引出し方向を表すアルファベット記号（Ｆ・Ｂ・Ｖ）が入ります。
●接続ケーブル（金属コネクタタイプ用）出力軸側引出し 長さ 反出力軸側引出し 長さ 垂直引出し 長さ CC005KHBLF 0.5ｍ CC005KHBLB 0.5ｍ CC005KHBLV 0.5ｍ CC010KHBLF 1ｍ CC010KHBLB 1ｍ CC010KHBLV 1ｍ CC015KHBLF 1.5ｍ CC015KHBLB 1.5ｍ CC015KHBLV 1.5ｍ CC020KHBLF 2ｍ CC020KHBLB 2ｍ CC020KHBLV 2ｍ CC025KHBLF 2.5m CC025KHBLB 2.5ｍ CC025KHBLV 2.5ｍ CC030KHBLF 3m CC030KHBLB 3m CC030KHBLV 3m CC040KHBLF 4m CC040KHBLB 4m CC040KHBLV 4m CC050KHBLF 5m CC050KHBLB 5m CC050KHBLV 5m CC070KHBLF 7m CC070KHBLB 7m CC070KHBLV 7m CC100KHBLF 10ｍ CC100KHBLB 10ｍ CC100KHBLV 10ｍ ●可動接続ケーブル（金属コネクタタイプ用）
出力軸側引出し 長さ 反出力軸側引出し 長さ 垂直引出し 長さ CC010KHBLRF 1ｍ CC010KHBLRB 1ｍ CC010KHBLRV 1ｍ CC015KHBLRF 1.5ｍ CC015KHBLRB 1.5ｍ CC015KHBLRV 1.5ｍ CC020KHBLRF 2ｍ CC020KHBLRB 2ｍ CC020KHBLRV 2ｍ CC025KHBLRF 2.5m CC025KHBLRB 2.5ｍ CC025KHBLRV 2.5ｍ CC030KHBLRF 3m CC030KHBLRB 3m CC030KHBLRV 3m CC040KHBLRF 4m CC040KHBLRB 4m CC040KHBLRV 4m CC050KHBLRF 5m CC050KHBLRB 5m CC050KHBLRV 5m CC070KHBLRF 7m CC070KHBLRB 7m CC070KHBLRV 7m CC100KHBLRF 10ｍ CC100KHBLRB 10ｍ CC100KHBLRV 10ｍ コネクタタイプ商品についてはIP対応ケーブルを用意しています。IP66/67が実現できるケーブルです。詳細はこちら≫
入出力信号用ケーブル
各種ドライバと、上位システムを接続するケーブルです。
①コネクタ付タイプ ②汎用タイプ ③コネクタ-端子台変換ユニットより、お選びいただけます。■①コネクタ付タイプ（リード線心数：24）
・2重シールドケーブル使用 ・ドライバ側のコネクタが配線済みのため、配線の手間と時間を削減 ・シールド接地しやすい丸端子付アース線▼30W,60W,120W用 ▼200W,300W,400W用
長さ 品名 リード線心数 長さ 品名 リード線心数 0.5ｍ CC09D005C-1 9 0.5ｍ CC12D005C-1 12 1ｍ CC09D010C-1 1ｍ CC12D010C-1 2ｍ CC09D020C-1 2ｍ CC12D020C-1 ■②汎用タイプ
・シールドタイプケーブル ・両側バラ線 ・シールドしやすい丸端子アース線付 ・ご使用になる機能に合わせてリード線心数を選択可能長さ リード線心数：6 リード線心数：10 リード線心数：12 リード線心数：16 0.5ｍ CC06D005B-1 CC10D005B-1 CC12D005B-1 CC16D005B-1 1ｍ CC06D010B-1 CC10D010B-1 CC12D010B-1 CC16D010B-1 1.5ｍ CC06D015B-1 CC10D015B-1 CC12D015B-1 CC16D015B-1 2ｍ CC06D020B-1 CC10D020B-1 CC12D020B-1 CC16D020B-1 ■③コネクター端子台変換ユニット
ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
・2重シールドケーブル使用 ・ドライバ信号名がひと目で分かる信号名表示プレートを付属 ・DINレール取付、ねじ取付の両方が可能▼30W,60W,120W用 ▼200W,300W,400W用
電源ケーブル
ドライバと電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
