オプションケーブル NXサーボ
-
モーターとドライバ間の最大延長距離は20ｍです。
接続ケーブルに中継ケーブル（または可動中継ケーブル）を継ぎ足して使用する場合はケーブル全長20ｍ以内でご使用ください。
ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。

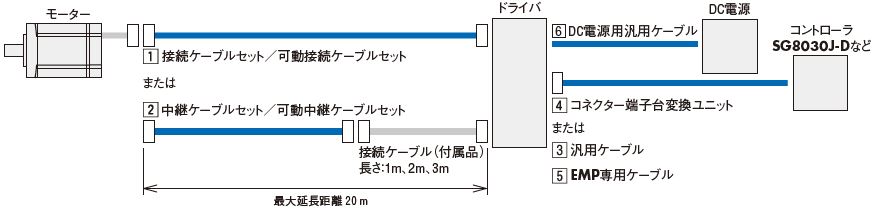

●接続ケーブルのシステム構成

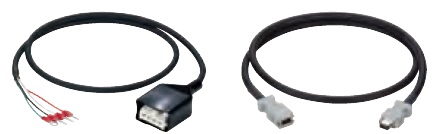

■①接続ケーブルセット/可動接続ケーブルセット
| ケーブルの長さ | 接続ケーブル | 可動ケーブル | ||
 モーター/エンコーダ用 |
 モーター/エンコーダ /電磁ブレーキ用 |
モーター/エンコーダ用 |
モーター/エンコーダ /電磁ブレーキ用 |
|
| 1ｍ | - | - | CC010VNR | CC010VNRB |
| 2ｍ | - | - | CC020VNR | CC020VNRB |
| 3ｍ | - | - | CC030VNR | CC030VNRB |
| 5m | CC050VNF | CC050VNFB | CC050VNR | CC050VNRB |
| 7m | CC070VNF | CC070VNFB | CC070VNR | CC070VNRB |
| 10m | CC100VNF | CC100VNFB | CC100VNR | CC100VNRB |
| 15m | CC150VNF | CC150VNFB | CC150VNR | CC150VNRB |
| 20m | CC200VNF | CC200VNFB | CC200VNR | CC200VNRB |
■②中継ケーブルセット/可動中継ケーブルセット
ご注意：モーターとドライバ間の最大延長距離は20ｍです
| ケーブルの長さ | 接続ケーブル | 可動ケーブル | ||
 モーター/エンコーダ用 |
 モーター/エンコーダ /電磁ブレーキ用 |
モーター/エンコーダ用 |
モーター/エンコーダ /電磁ブレーキ用 |
|
| 1ｍ | CC010VNFT | CC010VNFBT | CC010VNRT | CC010VNRBT |
| 2m | CC020VNFT | CC020VNFBT | CC020VNRT | CC020VNRBT |
| 3m | CC030VNFT | CC030VNFBT | CC030VNRT | CC030VNRBT |
| 5m | CC050VNFT | CC050VNFBT | CC050VNRT | CC050VNRBT |
| 7m | CC070VNFT | CC070VNFBT | CC070VNRT | CC070VNRBT |
| 10m | CC100VNFT | CC100VNFBT | CC100VNRT | CC100VNRBT |
| 15m | CC150VNFT | CC150VNFBT | CC150VNRT | CC150VNRBT |
