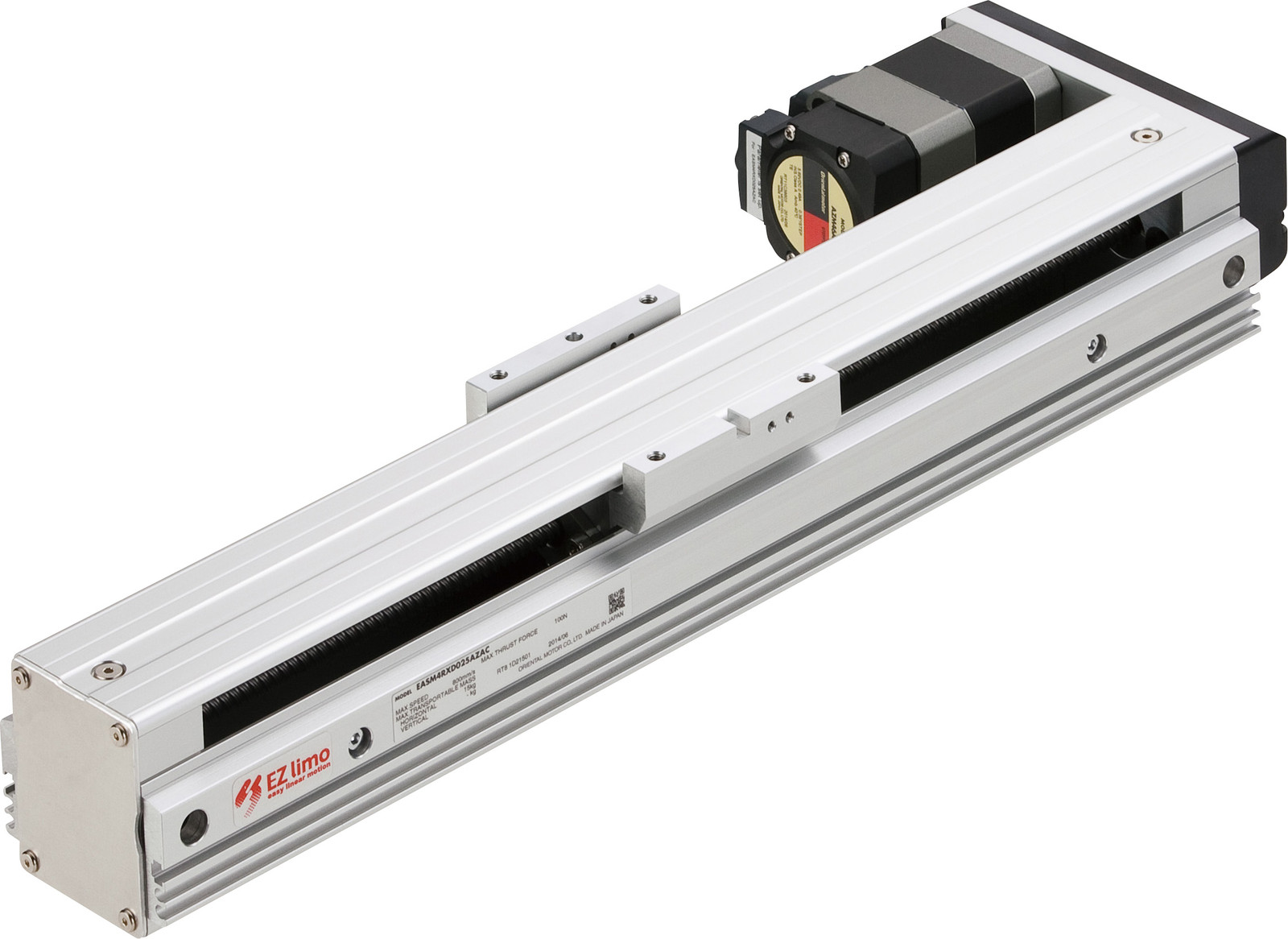

オリエンタルモーター EASシリーズ

【特徴】
・ストローク50~850ｍｍ
・最高速度800ｍｍ/ｓ
・最大可搬重量水平60kg、垂直30kg
・繰り返し位置決め精度±0.02mm



特 徴

モーター部に、高効率で省エネルギーなαステップ(アルファステップ) ARシリーズ、AZシリーズ を搭載した電動スライダです。
アクチュエータ部はストレートタイプのほか、 全長を短くし省スペース化に貢献できる折返しタイプを、 ドライバはパルス列 入力タイプのほか、
さまざまな上位システムにつながるインターフェイスを 搭載した位置決め機能内蔵タイプ（FLEX）をご用意しました。
駆動部のモーターは、“オープンループ制御”と“クローズドループ制御”の利点をハイブリッドした独自制御をおこなう、ステッピングモータベースのモータです。
モーターの位置を常時監視し、状況に応じて2つの制御を自動で切り替えます。 通常時はオープンループ制御で指令に同期して駆動し、高応答性を発揮。
過負荷時はクローズドループ制御でモータ位置を補正しながら運転を継続します。使いやすさと信頼性を両立したモータです。
バッテリーレス機械式アブソリュートエンコーダを搭載しているので、 原点センサ、リミットセンサなどの外部センサは不要ながら位置決め制御が可能です。

☐

☐

☐

小型・高精度・高剛性スライダ ボールねじを使用し、ガイドにTHK製のボールリテーナ入りLM ガイド✽を採用した電動スライダです。
高精度なLMガイド部を直 接お客様の筐体ベースに取り付けるため、走り平行度を要求する 用途に適しています。（走り平行度0.03mm以下）
また小型ながら高剛性であり、高可搬質量を実現しました。
✽「ボールリテーナ」「LMガイド」は、THK株式会社の登録商標です。

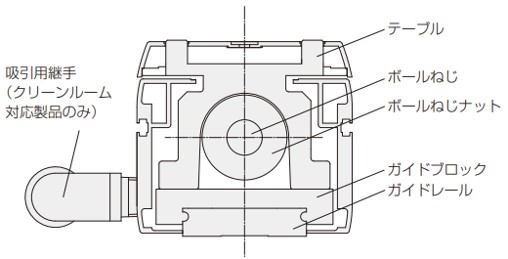

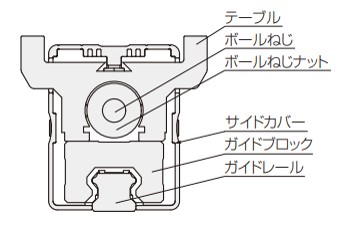

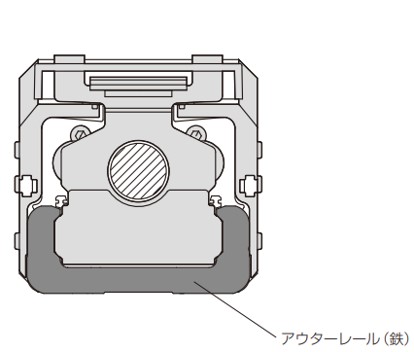

タイプと構造

ラインアップ

多彩なラインアップ モータ取付方向 モーター取付方向 テーブル取付方向 テーブルタイプ 設置スペースに応じてストレートタイプ、
折返しタイプ（右折返し、左折返し）を選択でき、取り付けの自由度がアップします。
また、設置環境に応じてXテーブル、Yテーブルを選択でき、落下してくる異物の侵入を軽減できます。

■モーター取付け方向　　　　　　　　　　　　　　               ■テーブル取付け方向

　　　　

                                                              ←Webショップで仕様値比較ができます

ドライバは別売りです。5種類のドライバと組み合わせが可能です。組合わせるドライバに関する詳細についてはこちらを参照ください。
