オリエンタルモーター BLE2シリーズ

【特徴】
モータは小型・高出力・高効率のブラシレスモータを採用。
上位コントローラからI/Oでの速度切り替えや外部直流電圧による
速度設定も可能です。トルク制限機能など充実の機能を搭載し、
パソコンからの設定・指令も可能です。

BLE2シリーズに電磁ブレーキ付や防塵・防水モーターなど、各種ラインアップを取り揃えました。
より一層幅広い用途でお使いいただけます。

特徴

ブラシレスモータのメリット

ブラシレスモータでは、DCモータのメリットである、優れた速度安定性・広い速度制御範囲を再現しつつ、
ローター部に永久磁石を採用することにより、省エネルギー化、薄型化、ハイパワー化を実現したモータです。
ブラシと整流子（コミュテータ）の機械的接点がないため、定期的なメンテナンスが不要です。

主な特徴

モーターは構造を刷新し、より小型で高出力・高効率に。デジタル表示パネル搭載のドライバはボリューム1つで
簡単に速度を設定できます。

●充実の性能と機能
・速度制御範囲　80～4000r/min
・速度変動率 ±0.2％（デジタル設定時）
・トルク制限が可能・多段速運転最大16速
・上下駆動と停止時の位置保持が可能（電磁ブレーキ付）
・保護等級IP67（モータ部のみ）
・ステンレスシャフトによる高い防錆
・耐食性・装置の立ち上げやトラブル回避に役立つモニタ・テスト機能

●使いやすさとお求めやすい価格
・ドライバ本体でデジタル設定・操作
・小型・薄型ドライバで密着取付が可能
・パソコンや外部の信号で速度設定が可能
・引き出し方向を選べるケーブル
・ダイレクト接続でモータ・ドライバ間最大20m
・ラインアップ　30W～400W
・定価 36,300円～

電磁ブレーキ付なら、上下駆動時の速度制御と、停止時の位置保持が可能

出力120W、200Wには、電磁ブレーキ付モータをご用意しています。
上下駆動（巻き下げ運転）時の安定した速度制御、停止時の位置保持（垂直・水平）が可能です。
電磁ブレーキのON/OFFは、モータの運転に連動して自動制御されます。
停電などの電源OFF時にはモータを瞬時に停止し負荷を保持できます。

　　　　　　　　　　　　
※ 上下駆動時には、回生エネルギーが発生するため、別売りの回生抵抗が必要です。

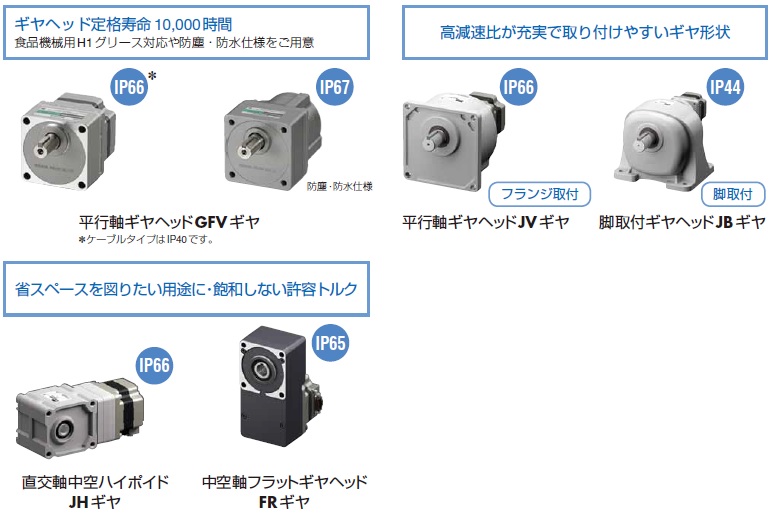

用途に合わせて選べる、高強度・高減速ギヤヘッド

従来の平行軸ギヤヘッドGFVギヤに加え、高減速比や高強度、省スペースなどの特徴を持ったギヤヘッドをラインアップ。
出力軸の許容荷重や最大許容トルクが大幅にアップしました。また、様々な環境の装置にも対応できます。

高減速ギヤと組み合わせれば、モータ部の小型・軽量、省エネ・省スペース、高効率といった特徴を活かしながら、さらなる高トルク化、高強度化を実現できます。

中空軸タイプの取付方法はこちら⋙　　

ラインアップ

※IP66/67が実現できるケーブルがあります。詳細はこちら⋙

重量物の回転用途に～許容荷重を大幅アップ！～

別売のフランジ出力ヘッド（AGD580B）を平行軸ギヤヘッドに後付けすると、ギヤヘッドだけの場合よりも許容ラジアル荷重と許容アキシアル荷重が大幅にアップします。
車輪や回転テーブルなどを回転機構に直接取り付けしやすくなるので、設計時間の短縮に貢献します。

●許容荷重を大幅にアップ
軸受けにクロスローラベアリングを採用することで高許容荷重を実現しました。
モータ（ギヤヘッド）と組み合わせることで許容ラジアル荷重、許容アキシアル荷重を大幅にアップするため、ギヤヘッド単独よりも大きな荷重を受けることができます。
　

●重量物の回転用途に有効
許容荷重がアップすることで、無人搬送台車、回転テーブルなどの重量物の搬送が可能です。
　　
