オリエンタルモーター Lシリーズ AZシリーズ

【特徴】
・高荷重ロングストローク
・最高速度500mm/s
・最大可搬重量100kg
・アブソリュートセンサ
・ラック・ピニオン機構



特 徴

ラック・ピニオンシステムはラックピニオン機構とモータを組み合わせた電動アクチュエータ（リニアドモータ）です。 バッテリ不要のABZOセンサ採用AZシリーズを搭載し、高精度位置決めに加え、最大100kgまでの高荷重の搬送がおこなえます。 装置の立ち上げ工数削減や省スペース化に貢献します。ラック・ピニオンシステムは、モータの回転運動を直線運動に簡単に変換できます。 直動機構部はコンパクトな設計ながら、高強度加工を施していることにより、大きな負荷を搬送することができます。

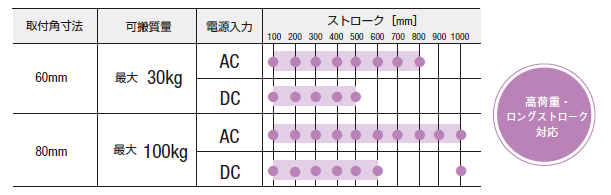

ラック・ピニオンシステムの動き 歯切りシャフトのモータをギヤ（減速部）で受け、さらに、ピニオンギヤからラックへ伝達し、直線動作に変換します。上下駆動でも最大可搬質量100kg、最長ストローク1000mm 装置にあわせてお選びいただける、ストロークのバリエーションをご用意しています。

ラック両端のねじ穴を固定して本体部を自走できます。 モータスペースが確保できないような大きさの装置では効果的です。

駆動モータにハイブリッド制御システム αSTEP AZシリーズを採用。 サポートソフト MEXE02を一緒に使用することで、簡単にmm単位で移動量を設定でき、さまざまな直線動作の用途を実現できます。

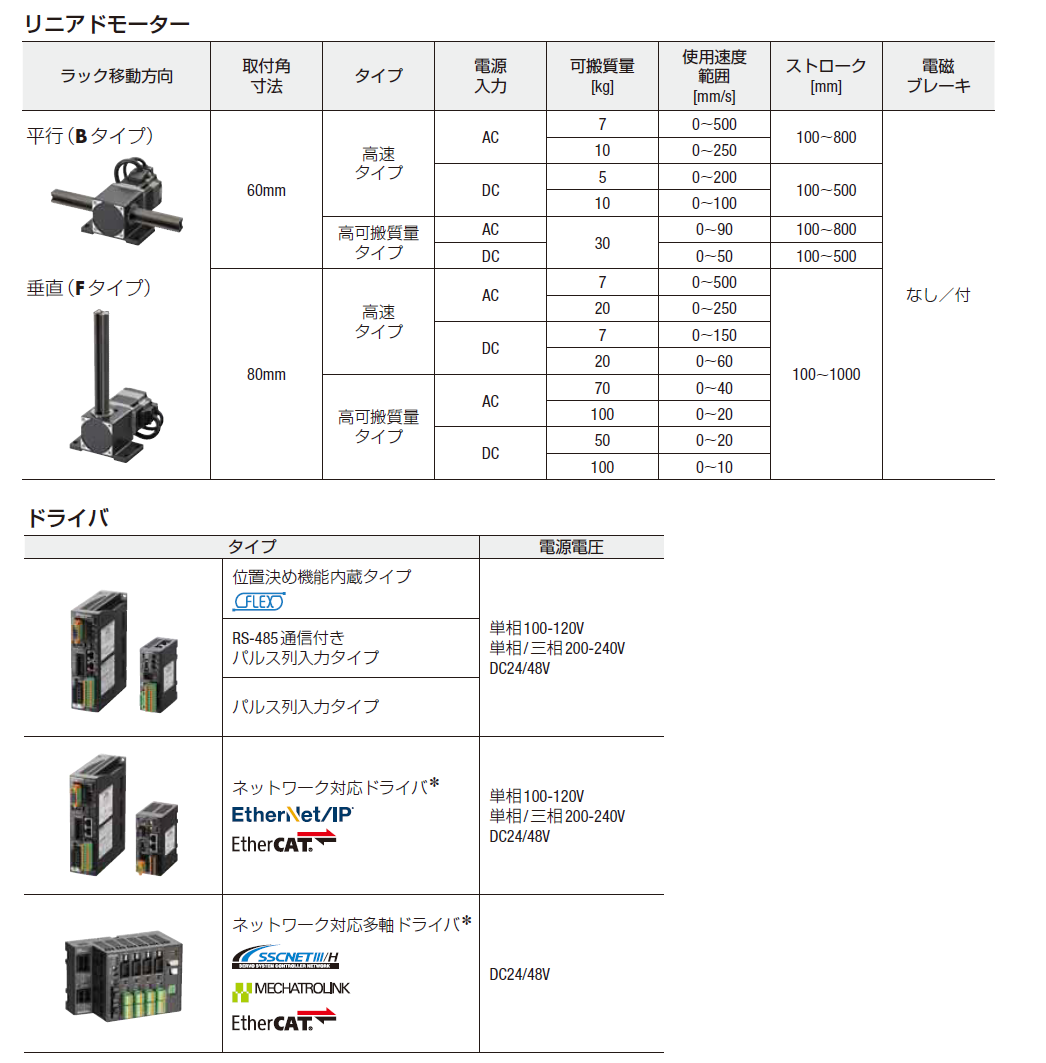

ラインアップ

＊DC電源入力 取付角寸法80㎜高可搬質量タイプ ストローク1000㎜のリニアドモータは、
AZシリーズ多軸ドライバSSCNETⅢ/H対応との組み合わせはできません。
＊組合わせるドライバに関する詳細についてはこちらを参照ください。

品名の見方

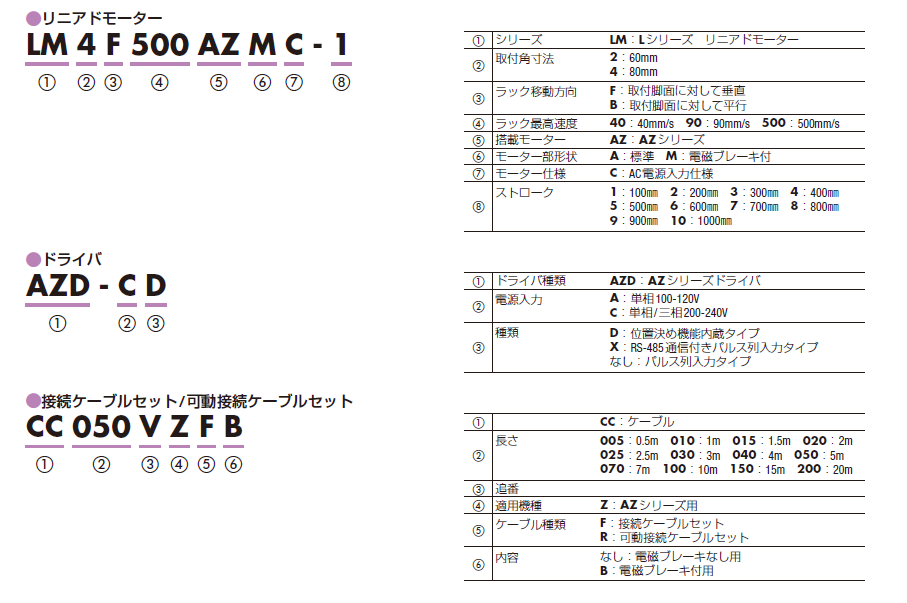

　■AC電源入力

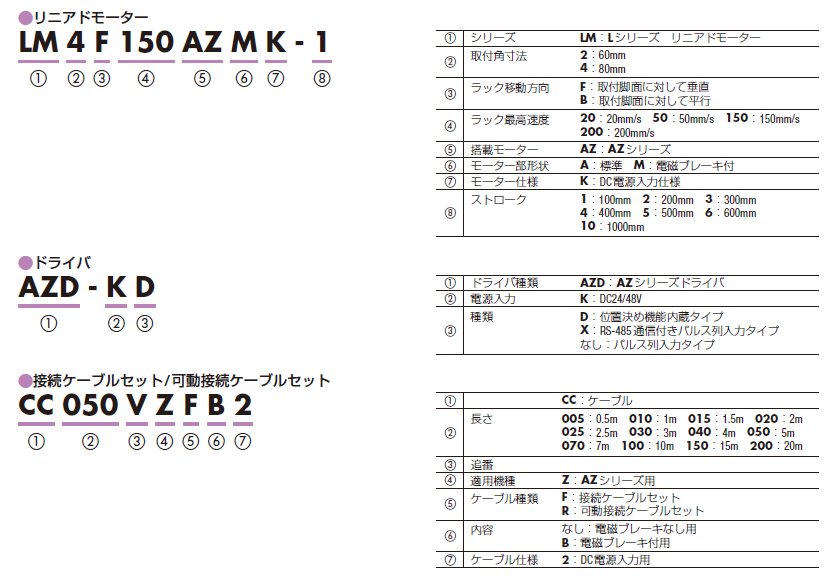

　■DC電源入力
