AZシリーズ miniドライバ (DC電源入力:DC24/48V)
ボックス型のドライバよりさらに小型・軽量のドライバです。
バッテリ電源にも対応しています。AZシリーズ DC電源入力のモーターと、それらを搭載している電動アクチュエータを接続できます。
特 徴
狭いスペースにも収まるコンパクト設計
単軸ドライバネットワーク対応※ | miniドライバネットワーク対応※ |
63%サイズダウン |
|
W45mm × D70mm × H100mm | W69mm × D56mm × H30mm |
質量 : 180g | 質量 : 110g |
単軸ドライバ位置決め機能内蔵タイプ | miniドライバRS-485通信タイプ |
75%サイズダウン |
|
W35mm × D70mm × H100mm | W47mm × D53mm × H24mm |
質量 : 150g | 質量 : 56g |
単軸ドライバ RS-485通信付きパルス列入力タイプ | miniドライバ RS-485通信付きパルス列入力タイプ |
60%サイズダウン |
|
W35mm × D70mm × H100mm | W69mm × D56mm × H25mm |
質量 : 150g | 質量 : 84g |
装置の負担を減らす軽量設計
*ネットワーク対応ドライバの質量は110gです。
バッテリ電源に対応

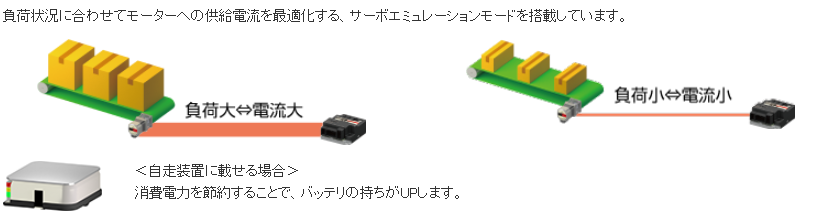

最適な電流制御で省エネ化
さまざまなインターフェースに対応
●AZD-KR2Dの場合は、別売のネットワーク(ゲートウェイ)を併用すると、CC-Link、MECHATROLINK、EtherCATによる制御が可能です。
その他、単軸ドライバ・多軸ドライバもご用意しています。
▼単軸ドライバ
パルス列タイプ 位置決め機能内蔵タイプ EtherCAT対応 EtherNet/IPTM対応
▼多軸ドライバ
miniドライバ専用ケーブル
接続ケーブル/可動接続ケーブル
モーターとドライバ間の接続ケーブルです。ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用下さい。
▼AZM14、AZM15、AZM24、AZM26用
長さ | 接続ケーブル | 可動ケーブル |
モーター/エンコーダ用 | モーター/エンコーダ用 | |
0.5m | CCM005Z2AAF | CCM005Z2AAR |
1m | CCM010Z2AAF | CCM010Z2AAR |
3m | CCM030Z2AAF | CCM030Z2AAR |
5m | CCM050Z2AAF | CCM050Z2AAR |
10m | CCM100Z2AAF | CCM100Z2AAR |
▼AZM46、AZM48、AZM66、AZM69用
長さ | 接続ケーブル | 可動接続ケーブル | ||
モーター/エンコーダ用 | モーター/エンコーダ/電磁ブレーキ用 | モーター/エンコーダ用 | モーター/エンコーダ/電磁ブレーキ用 | |
0.5m | CCM005Z2ABF | CCM005Z2ACF | CCM005Z2ABR | CCM005Z2ACR |
1m | CCM010Z2ABF | CCM010Z2ACF | CCM010Z2ABR | CCM010Z2ACR |
3m | CCM030Z2ABF | CCM030Z2ACF | CCM030Z2ABR | CCM030Z2ACR |
5m | CCM050Z2ABF | CCM050Z2ACF | CCM050Z2ABR | CCM050Z2ACR |
10m | CCM100Z2ABF | CCM100Z2ACF | CCM100Z2ABR | CCM100Z2ACR |
中継ケーブル/可動中継ケーブル ドライバ側
接続ケーブルとドライバ間を継ぎ足すケーブルです。
継ぎ足した場合のケーブルの全長は10m以下にしてください。ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。
長さ | 中継ケーブル | 可動中継ケーブル |
1m | CCM010Z2ADFT | CCM010Z2ADRT |
3m | CCM030Z2ADFT | CCM030Z2ADRT |
5m | CCM050Z2ADFT | CCM050Z2ADRT |
RS-485通信用ケーブル
ドライバ(AZD-KR2D、AZD-KRX)とネットワークコンバータ、ロボットコントローラ(MRC01)を接続するケーブルです。
長さ | 品名 |
2m | CC02FLT6 |
5m | CC05FLT6 |
入出力信号用ケーブル
ドライバ(AZD-KRX)と上位システムを接続するケーブルです。
長さ | 品名 |
0.6m | LCD06Z2BY |
電源ケーブル
AZ miniドライバ用の電源ケーブルです。
長さ | 品名 |
0.6m | LCD06Z2AY |
