ニッセイ バッテリー電源ギアモータ
-
【特 徴】
・バッテリ駆動なので移動体に最適です。
・DC12V/24V/48Vバッテリ電源で運転できます。
・50W～400WまでDC24Vバッテリー電源で対応できます。
・主な機能：速度制御、スロースタート/スローダウン、モーター拘束時の保護
・SDタイプ 入力電圧DC48Vで0.75kWの高出力を駆動するギアモータです。
型式の読み方
| ①シリーズ | V： Vシリーズ（ブラシレス可変速ギアモータ） |
|---|---|
| ②取付区分 | GL： 平行軸（脚取付） |
| GK： 平行軸（フランジ取付） | |
| HL： 直交軸（脚取付） | |
| F3S： 同心中空軸 | |
| F3F： 同心中実軸 | |
| ③モータタイプ | C ： ブレーキなし |
| D ： ブレーキ付 | |
| ④枠番及び出力軸径 | 出力軸径（中空軸は内径、その他のタイプは外径） |
| ⑤軸配置 | 空欄 ： 平行軸・同心中空軸 |
| L ： 直交軸・同心中実軸：入力軸側から見て出力軸が左に出るもの | |
| R ： 直交軸・同心中実軸：入力軸側から見て出力軸が右に出るもの | |
| T ： 直交軸・同心中実軸：入力軸側から見て出力軸が両方に出るもの | |
| ⑥呼び減速比 | 5:1/5、240:1/240 |
| ⑦共通記号 | N ： 共通記号 |
| ⑧容量 | 50 ： 50W |
| 100 ： 0.1kW | |
| 200 ： 0.2kW | |
| 400 ： 0.4kW | |
| ⑨電圧 | L1 ： DC12V |
| L2 ： DC24V | |
| L4 ： DC48V | |
| ⑩追加記号 | A：A-BLCDドライバ対応 |
| ⑪補助記号 | 空欄 ： 標準仕様 |
| X ： 特殊仕様追加認識記号 |
Webショップで特性値比較ができます。
ニッセイ Vタイプ
DC24Vバッテリ駆動で0.4kWまでの高出力を駆動します。 平行軸、直交軸、同心中空(中実)のギアヘッドをご用意しています。
ドライバ機能として、スローアップ、スローダウン運転、モータ拘束時の保護(トルク制限)機能、最大トルク200%での運転が可能です。
専用PCソフト（通信ケーブルはオプション）を使って、速度：8段階、加減速：2段階、トルク制限:4段階を用途に合わせて自由に設定できます。
CE（EMC指令)・KC対応しています。
0.4kWクラスを 4輪使いにすると、DC24Vバッテリ電源で、およそ搬送重量 500kgのAGV駆動用モータとしてご使用いただけます。
中空軸タイプの取付方法はこちら
ニッセイ SDタイプ
-
入力電圧DC48Vで0.75kWの高出力を駆動するギアモータです。
SDタイプは平行軸と直交中空軸ギアモータの２種類になります。
最高回転速度が4000r/minに性能アップ！
移動体アプリケーションの滑らかな動きに貢献します。移動時は速く位置決め時はゆっくり細かく制御することが可能です。
保護等級IP65（平行軸ギアモータ部）の屋外仕様品をご用意しました。

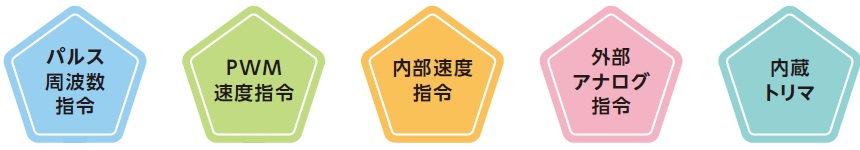

屋外現場や建屋間で稼働するアプリケーションにもご利用いただけます。 5種類の速度指令方法が選択できます。
0.75kWのバッテリ電源ギヤモータを4輪使いで、およそ搬送重量 1000kgのAGV駆動用モータとしてご使用いただけます。
直流ロック機能 モータの回転を電磁石力でロックします。（非通電時はロックが解除されます）
簡易的な保持ブレーキとして利用すれば、バッテリ切れの場合は手で押し動かすことが可能です。
