ニッセイ　高剛性減速機　大口径中空タイプ　UXiMO（アクシモ）

            DGF　扁平・軽量タイプ

【特 徴】

・扁平
・軽量
・入力ベアリング内臓
・短納期（1ヶ月前後）

 　

特徴

装置をよりコンパクトに
減速機自身の薄さ・軽さに加え、入力ベアリングを内臓している為、お客様の装置設計の際には、より軽量・コンパクトさを実感していただけます。

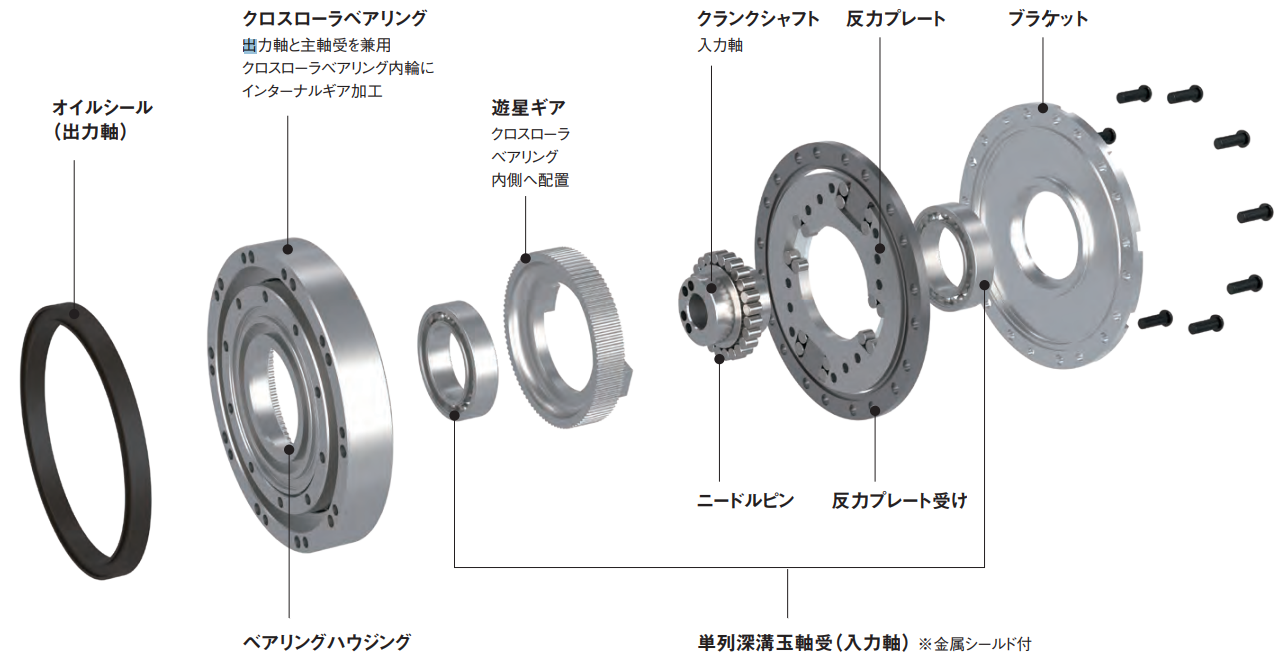

DGFタイプの内部構造

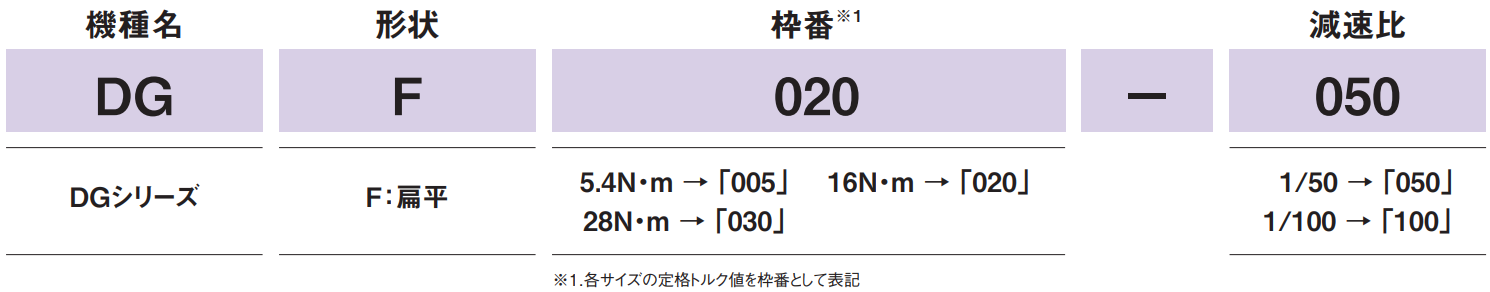

型式の見方

主な仕様

詳細はPDFカタログをご覧ください。

DGF

中空径 mm	型式	減速比	定格トルク （入力2000r/min） N・m	許容瞬時 最大トルク N・m	許容最高 入力回転速度 r/min	許容平均 入力回転速度 r/min	ヒステリシス ロス arc min	角度伝達 誤差 arc min	質量 kg
8	DGF005-050	50	5.4	35	6000	3500	2.5	1.5	0.44
	DGF005-100	100	5.4	35	6000	3500	2.0	1.5	0.44
10	DGF020-050	50	16	71	6000	3500	2.0	1.5	0.59
	DGF020-100	100	16	71	6000	3500	1.0	1.5	0.59
20	DGF030-050	50	28	95	6000	3500	2.0	1.0	0.85
	DGF030-100	100	28	95	6000	3500	1.0	1.0	0.85

外形

こちらの外形図一覧をご覧ください。
