ニッセイ 平行軸・遊星タイプ（APG)
-
【特 徴】
・コンパクト設計
・高精度（バックラッシ精度：3分又は15分）
・保護等級IP44/IP65相当の減速機を選択可能
・国内外の主要なサーボモータに対応 詳細はこちらから»

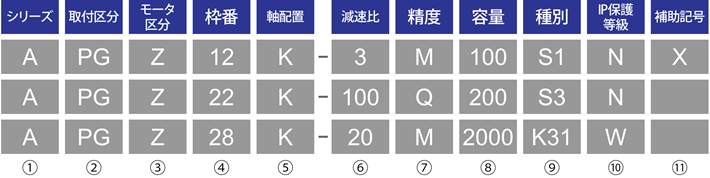

型式の読み方
| ①シリーズ名 | A ： GTR-AR |
|---|---|
| ②取付区分 | PG ： 平行軸・遊星タイプ（コンパクトフランジ取付） |
| ③モータ区分 | Z ： サーボモータ用高精度減速機（Z型減速機） |
| ④枠番及び出力軸径 | 出力軸径 |
| ⑤軸区分 | K ： 出力軸キー有 |
| ⑥減速比 | 3：1/3、20:1/20、100:1/100 |
| ⑦バックラッシ精度 | M ： バックラッシ精度3分 |
| Q ： バックラッシ精度15分 | |
| ⑧容量 | 100 ： 100W相当 |
| 200 ： 200W相当 | |
| 400 ： 400W相当 | |
| 750 ： 750W相当 | |
| 1000 ： 1000W相当 | |
| 1500 ： 1500W相当 | |
| 2000 ： 2000W相当 | |
| 3000 ： 3000W相当 | |
| ⑨サーボモータ取付 フランジ種別 |
S1、K13など サーボモータと取付可能なフランジ種別形状はカタログを参照下さい。 |
| ⑩IP保護等級 | N ： IP44相当 |
| W ： IP65相当 | |
| ⑪補助記号 | 空欄 ： 標準仕様 |
| X ： 特殊仕様追加認識記号 |
