ニッセイ AG3 平行軸、AH2 直交軸、AF3 同心中空・中実軸

【特徴】

・高精度(バックラッシ精度1分又は3分)
・国内外の主要なサーボモータに対応   詳細はこちらから»

ダミーイメージ

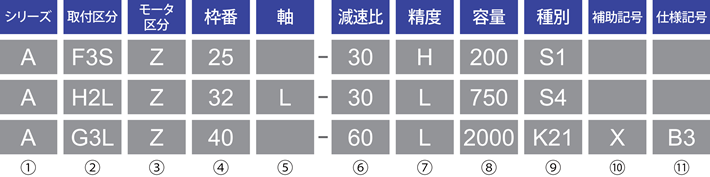

型式の読み方

①シリーズ名 A : GTR-AR
②取付区分 G3L : 平行軸(脚取付)
G3F : 平行軸(フランジ取付)
G3K : 平行軸(小フランジ取付 枠番32まで)
H2L : 直交軸(脚取付)
F3S : 同心中空軸(両面フランジ取付)
F3F : 同心中実軸(両面フランジ取付)
③モータ区分 Z : サーボモータ用高精度減速機(Z型減速機)
④枠番及び出力軸径 出力軸径(中空軸タイプは内径、その他のタイプは外径)
⑤軸区分 1分・3分仕様
(AF3Fタイプのみ)
H : 入力軸側から見て出力軸が左に出るもの
M : 入力軸側から見て出力軸が右に出るもの
F : 入力軸側から見て出力軸が両方に出るもの
低バックラッシ仕様 L : 入力軸側から見て出力軸が左に出るもの
R : 入力軸側から見て出力軸が右に出るもの
T : 入力軸側から見て出力軸が両方に出るもの
⑥減速比 5:1/5、240:1/240
⑦バックラッシ精度 H : バックラッシ精度1分
M : バックラッシ精度3分
L : バックラッシ精度30分(一部機種除く)
⑧容量 100 : 100W相当
200 : 200W相当
400 : 400W相当
750 : 750W相当
1000 : 1000W相当(1分・3分仕様のみ)
2000 : 2000W相当
⑨サーボモータ取付
 フランジ種別
F1、S1、K31 等 詳細はこちら⋙
⑩補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑪仕様記号 入力軸継手締結用レンチ穴位置指示記号
詳細はカタログの指示記号一覧表をご参照ください。
