マシンエンジニアリング　ピッチチェンジャー PCS

【特 徴】
 カム技術を採用した、自在にピッチを変えられる汎用ユニットです。
 ● コンパクト・軽量
 ● ピッチ幅 最小 8mm ～ 最大 56mm
 ● スライダ数は 2連/3連/4連/5連/6連/7連/8連/9連 の8種類
 ● 高速：最大120サイクル/分
 ● モータはオリエンタルモーター製 AZシリーズ

カムユニットの入力軸をαSTEP(アルファステップ)AZシリーズで往復運転（360°以内）。スムーズかつ素早いピッチ変更が可能です。

　

入力軸を回せば、内蔵のカムが回転してスライダを等ピッチで移動させることができ、任意の位置でご使用いただけます。

モータはハイブリッド制御システム αSTEP AZシリーズ

αSTEP(アルファステップ)はオープンループ制御とクロードループ制御の利点を組み合わせて独自制御を行うモータです。
ステッピングモータをベースとしており、高応答で高精度な位置決めを実現します。
アブソリュートエンコーダのため、原点センサ、リミットセンサなどの外部センサが不要です。

ラインアップ

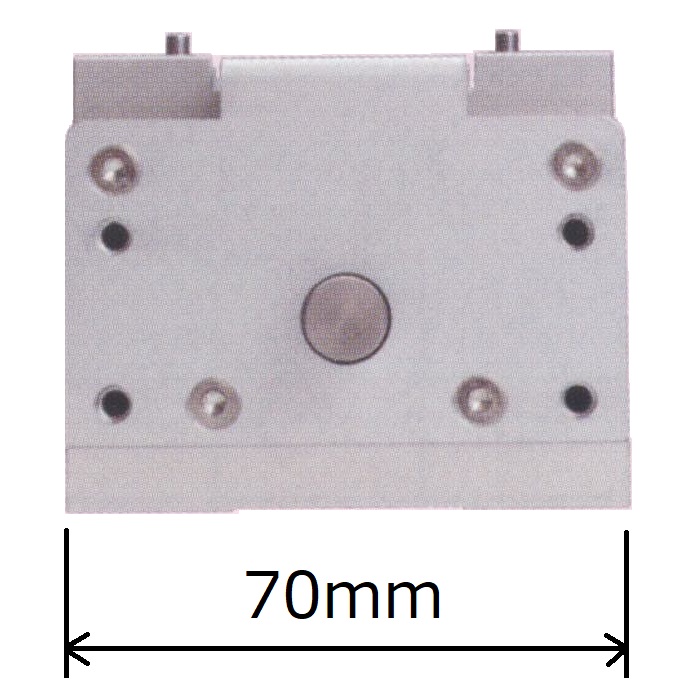

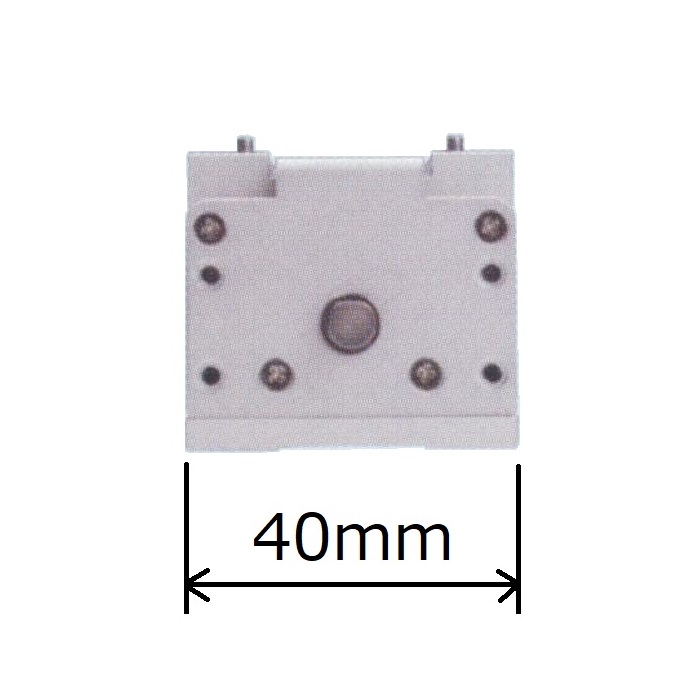

本体横幅40・70ｍｍの2サイズをご用意。
本体長さS（ショート）、L（ロング）をベースにスライダ連数2・3・4・5・6・7・8・9の各8機種を用意しました。
