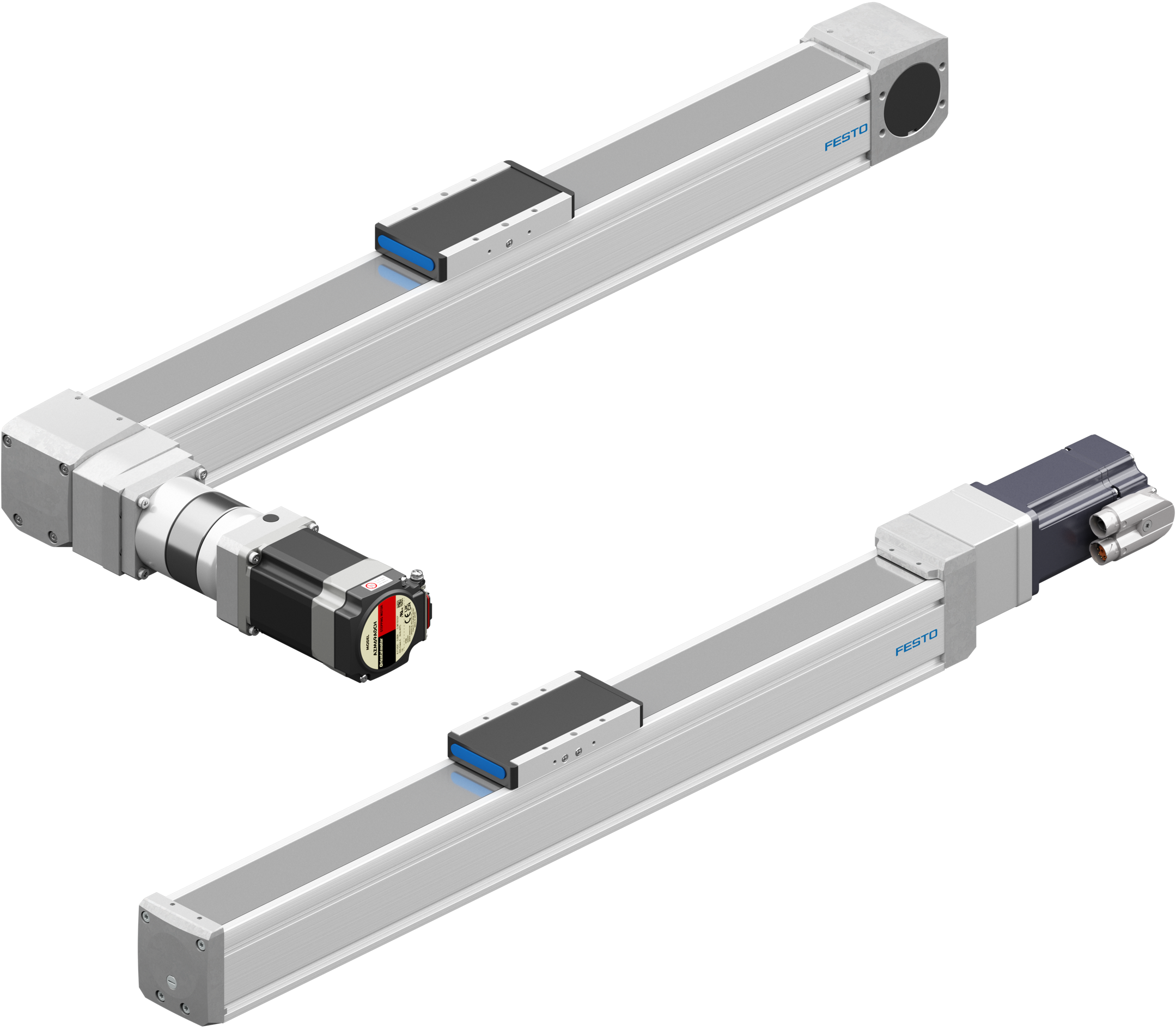

FESTO 電動スライダ ELGDシリーズ

高剛性ガイド搭載 電動スライダ ELGDシリーズ

フエスト株式会社製のアクチュエータとオリエンタルモーター製のモータを組み合わせた、
電動アクチュエータです。

広い移動量に対応する高性能ロングストローク電動スライダです。

スリムな外観でありながら、高剛性ガイドを搭載しているためモーメントに強い構造です。
用途に応じてテーブルタイプが選択可能です。

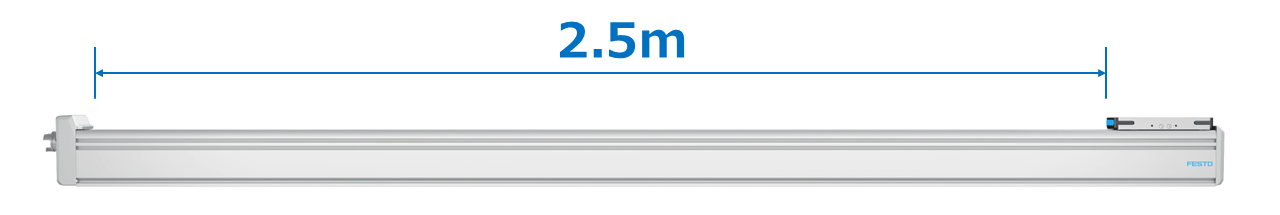

●ベルトタイプ最長8.5m・ボールねじタイプ最長2.5mのロングストローク
●高剛性のガイド搭載
●ステンレスカバー標準装備
●オリエンタルモーター製のモータと組み合わせ

 　＼カタログのダウンロードはコチラ／　　　　＼価格や納期に関してはコチラ／　　　　　　＼ストロークや電圧で絞り込み／
　　　　　　　

• 動画
• 特徴
• ラインアップ
• 仕様・外形図

　

【動画】3分でわかる！ELGDシリーズ

ロングストローク・高剛性ガイド・ステンレスカバー・高機能モータ搭載！まずは動画でチェック

特長

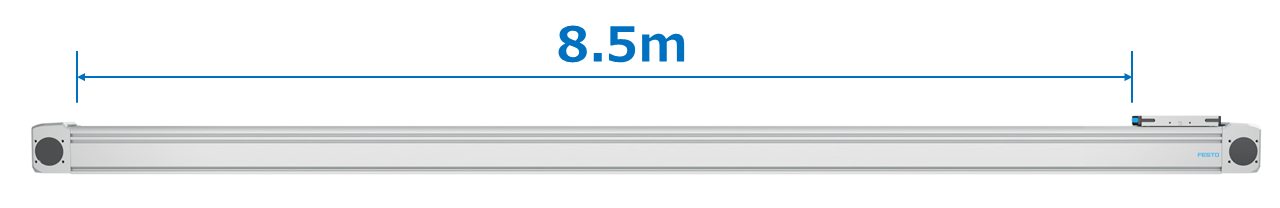

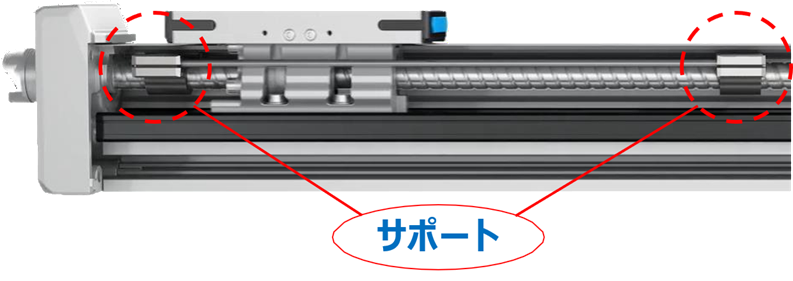

ロングストローク

高剛性のガイド搭載

ローリング方向の許容モーメントが大きいガイドを採用。XY軸構成でY軸のストロークが長い構成が可能です。
また、テーブルをロングテーブルにすることで、ローリング・ピッチング・ヨーイングの
すべての方向の許容モーメントがさらに大きくなり、より大きい負荷を張り出しての駆動や、製品寿命を長く使用できます。

ステンレスカバー標準装備

カバーにより粉塵の侵入を低減できます。
また、テーブル内部とサイドにマグネットを埋め込み、ステンレスカバーを吸着し浮き上がりを防止。
テーブルとステンレスカバー表面が非接触で粉塵が発生しない構造になっています。

オリエンタルモーター製のモータと組み合わせ

αSTEP AZシリーズ、サーボモーターKXRシリーズが組み合わせ可能。
AZシリーズであればアブソリュートエンコーダ搭載のため原点、リミットセンサが不要です。

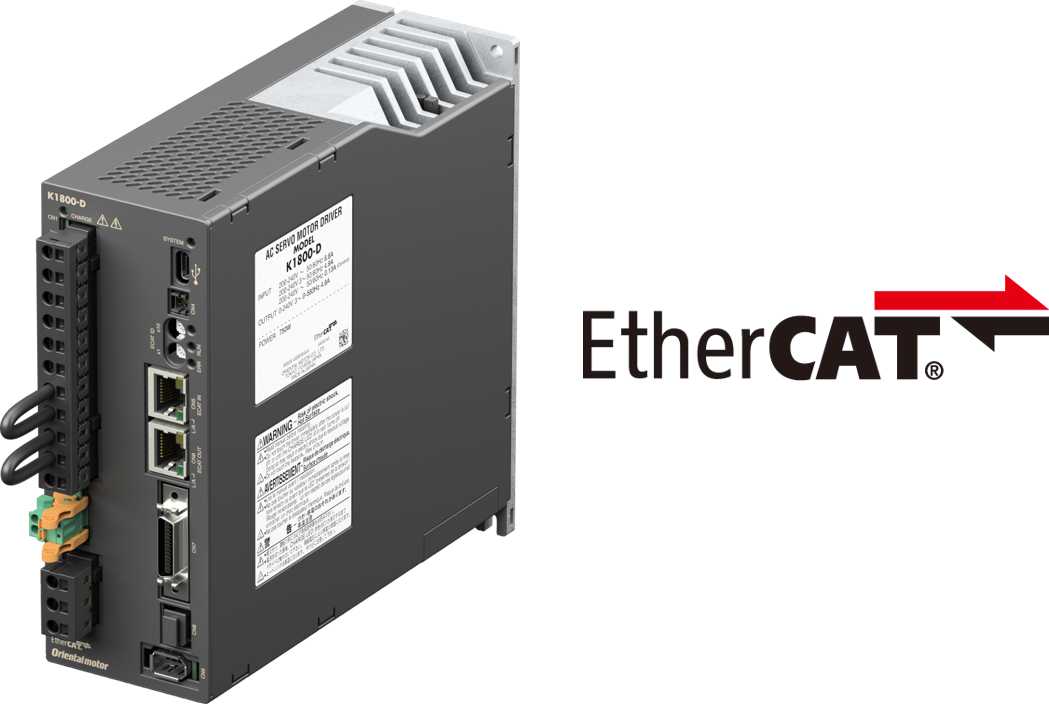

また、いろいろな上位コントローラに対応できるよう、様々なインターフェースのドライバをラインアップ。

用途に応じて選べるテーブルタイプ

用途に応じてテーブルタイプが選べます。

　

ラインアップ

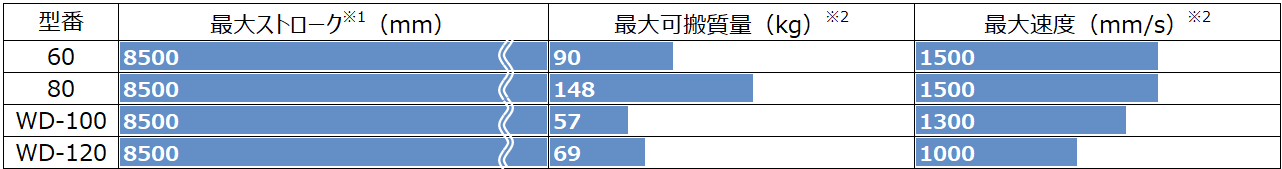

ベルト駆動 αSTEP AZシリーズ搭載

※1：最少ストロークは50mmです。
※2：水平設置での目安です。リード、減速比、設置方法、重量、速度、加速度、重心位置等によって変わります。
　　  条件に合わせて選定いたします。お問い合わせください。

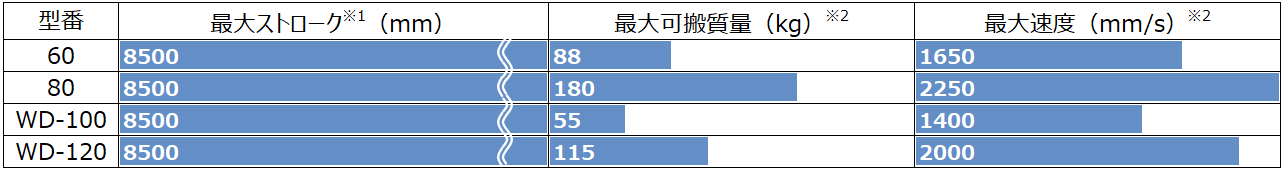

ベルト駆動 サーボモータ KXRシリーズ

※1：最少ストロークは50mmです。
※2：水平設置での目安です。リード、減速比、設置方法、重量、速度、加速度、重心位置等によって変わります。
　　  条件に合わせて選定いたします。お問い合わせください。

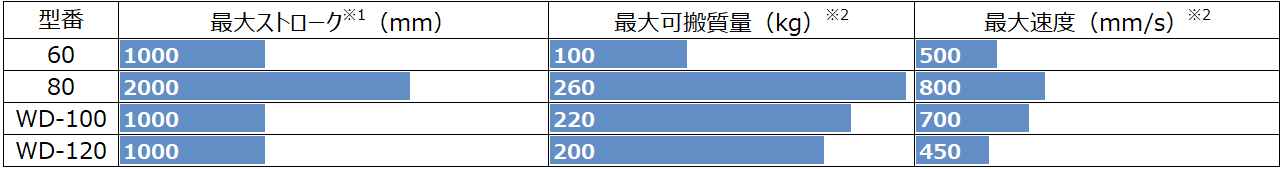

ボールねじ駆動 αSTEP AZシリーズ搭載

※1：最少ストロークは50mmです。
※2：水平設置での目安です。リード、減速比、設置方法、重量、速度、加速度、重心位置等によって変わります。
　　  条件に合わせて選定いたします。お問い合わせください。

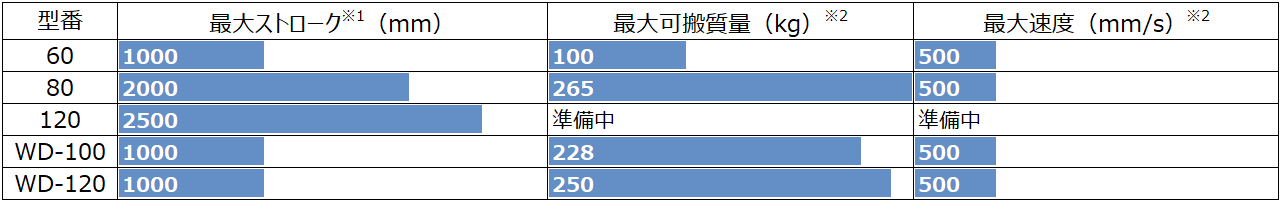

ボールねじ駆動 サーボモータ KXRシリーズ

※1：最少ストロークは50mmです。
※2：水平設置での目安です。リード、減速比、設置方法、重量、速度、加速度、重心位置等によって変わります。
　　  条件に合わせて選定いたします。お問い合わせください。

　

仕様・外形図

仕様についてはカタログをご覧ください。

 　＼カタログのダウンロードはコチラ／
　

CADデータ

品名をクリックすると各種CADデータがダウンロードできます。

3D CADデータ

シリーズ	アクチュエータ	モータ取付キット	ギヤ	モータ※4
ELGD-TB （ベルト駆動）	ELGD-TB-KF-60-500-0H-L-PU2※1	EAMM-A-N48-60H-G2	PG2_060-□□□/AZM69	AZM69A0CH※3
		EAMK-A-N48-48C EAMD-32-32-14-16×20 FM-N48A-L60R37	-	AZM98A0CH※3
		EAMM-A-N48-60H-G2	PG2_060-□□□/KXRM640	KXRM640AC
		EAMM-A-N48-60P	-
	ELGD-TB-KF-80-500-0H-L-PU2※1	EAMM-A-L48-60H-G2	PG2_060-□□□/AZM69	AZM69A0CH※3
			PG2_060-□□□/AZM911	AZM911A0C※3
		EAMK-A-L48-48A MJS-30Collet hub-16 MJ-30-ERD-SLV MJT-30C-14HUB FM-F48A-L60R37	-
		EAMM-A-L48-60H-G2	PG2_060-□□□/KXRM640	KXRM640AC
			PG2_060-□□□/KXRM875	KXRM875AC
	ELGD-TB-KF-WD-100-500-0H-L-PU2※2	EAMM-A-L38-60H-G2	PG2_060-□□□/AZM69	AZM69A0CH※3
		EAMK-A-L38-38A MJS-20Collet hub-10 MJ-20-ERD-SLV MJT-20C-10HUB FM-F38A-L36R24	-
		EAMM-A-L38-60H-G2	PG2_060-□□□/KXRM640	KXRM640AC
	ELGD-TB-KF-WD-120-500-0H-L-PU2※2	EAMM-A-N48-60H-G2	PG2_060-□□□/AZM69	AZM69A0CH※3
			PG2_060-□□□/KXRM640	KXRM640AC
ELGD-BS （ボールねじ駆動）	ELGD-BS-KF-60-500-0H-10P-SU-L※1	EAMM-A-T42-60AB	-	AZM69A0CH※3
		EAMM-A-T42-60P	-	KXRM640AC
		EAMM-U-65-T42-60PA-87
	ELGD-BS-KF-80-500-0H-10P-SU-L※1	EAMM-A-T46-85AA	-	AZM98A0CH※3
		EAMM-A-T46-60P		KXRM640AC
		EAMM-U-87-T46-60P-114
		EAMM-A-T46-80PA		KXRM875AC
		EAMM-U-87-T46-80P-114
	ELGD-BS-KF-120-500-0H-10P-L※1	EAMM-A-S60-80P	-	KXRM875AC
		EAMM-U-86-S60-80P-177
	ELGD-BS-KF-WD-100-500-0H-10P-SU-L※2	EAMM-A-T42-60AB	-	AZM69A0CH※3
		EAMM-A-T42-60P		KXRM640AC
		EAMM-U-65-T42-60P-114
	ELGD-BS-KF-WD-120-500-0H-10P-SU-L※2	EAMM-A-T42-60AB	-	AZM69A0CH※3
		EAMM-A-T42-60P		KXRM640AC
		EAMM-U-65-T42-60P-114
		EAMM-A-T42-80PA		KXRM875AC
		EAMM-U-87-T42-80P-147

※1：ストロークは500mm、テーブルタイプはロングテーブルのデータです。他のストローク、他のテーブルタイプの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※2：ストロークは500mmのデータです。他のストロークの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※3：コネクタタイプでケーブル向きが反出力側引き出しのデータになります。ケーブル引き出しが出力側、垂直側が必要な場合はオリエンタルモーターのサイトにてダウンロードしてください。
※4：モータは代表品番のみ掲載しています。

2D CADデータ

※1：ストロークは500mm、テーブルタイプはロングテーブルのデータです。他のストローク、他のテーブルタイプの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※2：ストロークは500mmのデータです。他のストロークの場合はFESTOサイトからダウンロードするか当社にお問い合わせください。
※3：コネクタタイプでケーブル向きが反出力側引き出しのデータになります。ケーブル引き出しが出力側、垂直側が必要な場合はオリエンタルモーターのサイトにてダウンロードしてください。
※4：モータは代表品番のみ掲載しています。

モータ取付キット組付けマニュアル

製品選定段階から装置設計をサポートいたします！　お気軽にご相談ください
