CKD 電動シリンダガイド内蔵形ロッドタイプ EBR-Lシリーズ

電動シリンダガイド内蔵形ロッドタイプ EBR-Lシリーズ
圧入や搬送工程などの位置決めに最適な電動シリンダです。
CKD株式会社製ガイド内蔵形ロッドタイプと、
オリエンタルモーター製αSTEP（アルファステップ）AZシリーズを組み合わせた電動シリンダです。
ロッドを支えるための外付けガイド不要にもかかわらず、高荷重、省スペースさらにセンサレス設計が可能なため、
省配線・コストダウンに貢献します。

●ストローク：50～700mm
●最大可搬質量(水平)：50kg
●最高速度：1000mm/s

＼パンフレットのダウンロードはコチラ／　　　　＼価格・納期・選定に関してはコチラ／
　　　　　　

特徴
用途例
品名・仕様
各種資料

特徴

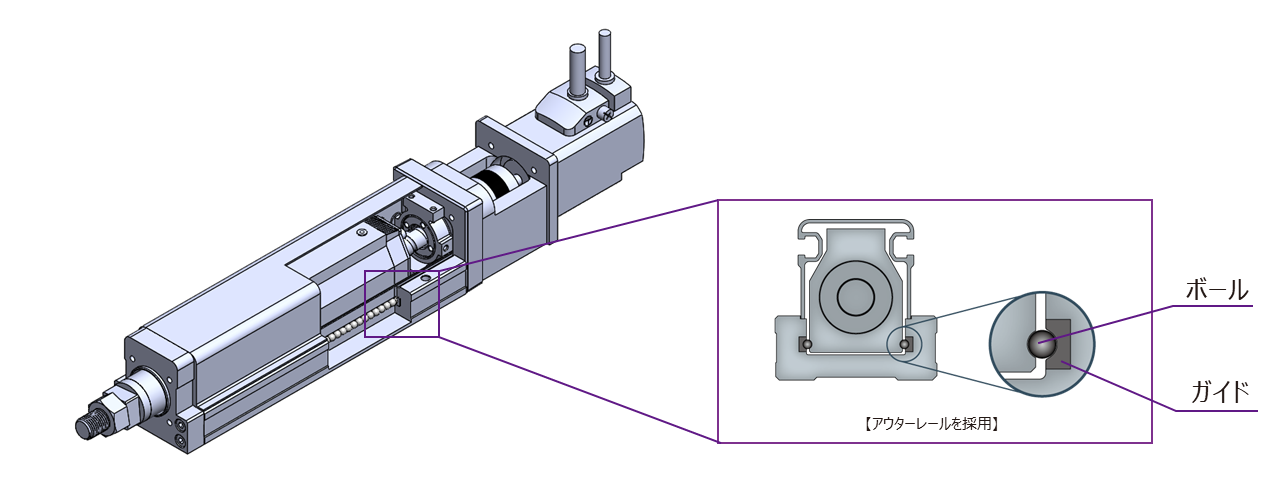

ガイド内蔵形ロッドタイプ

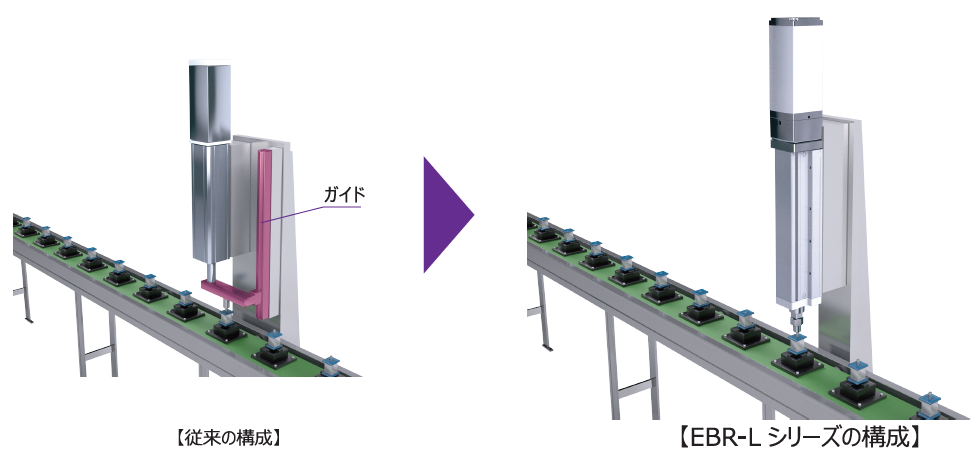

: EBR-Lシリーズは、ガイド内蔵形ロッドタイプの電動シリンダです。
そのため、軽負荷であれば外付けのガイドは不要です。
装置の省スペースに貢献します。

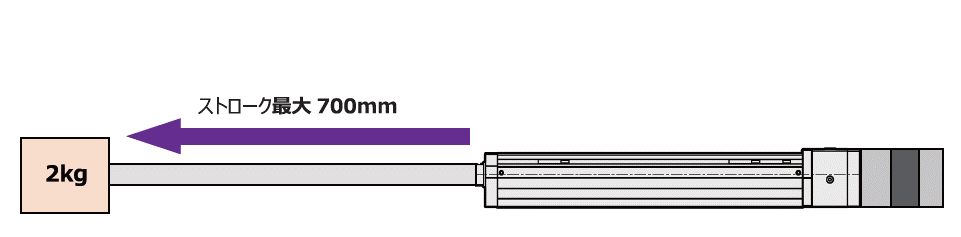

: オフセットしたワークにも強い構造です。
許容負荷質量・ロット先端振れ量の技術資料はこちら

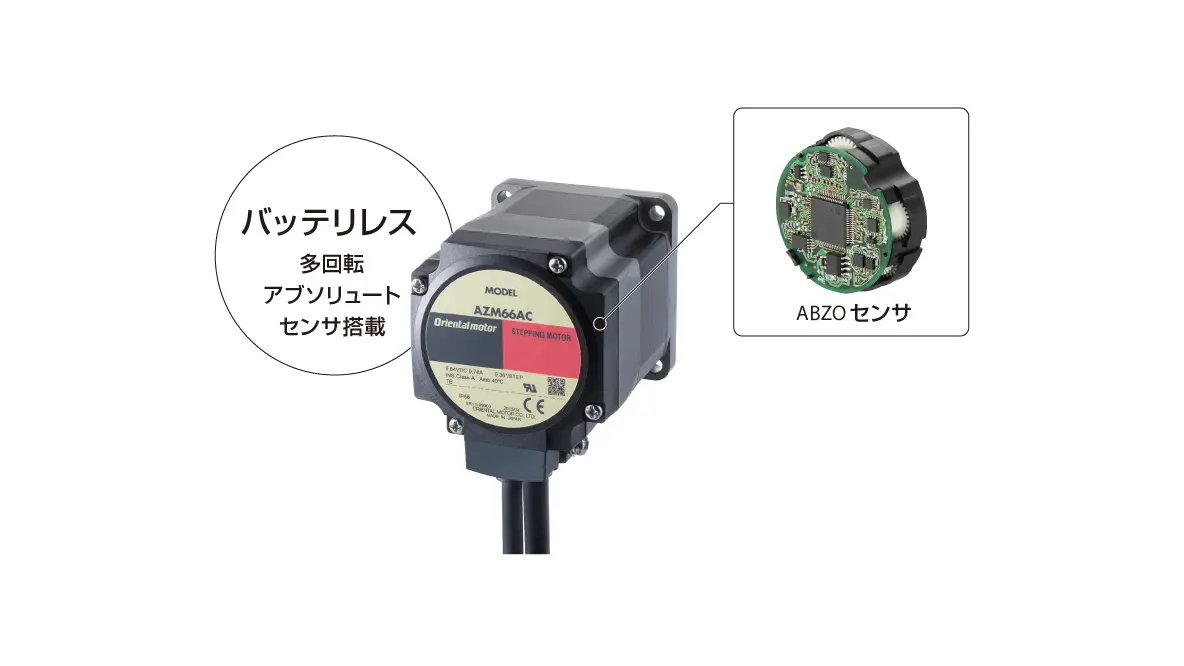

モータはバッテリレスのアブソリュートセンサを搭載のため、外部センサ不要

バッテリレス機械式アブソリュートエンコーダ搭載のため、原点センサやリミットセンサが不要でスッキリとした配線設計ができます。

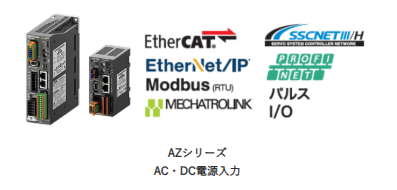

上位システムにあわせて選べるドライバ

全世界で使用されている主要なFAネットワークに対応し、装置情報の一元管理、省配線に貢献します。
AC電源入力ドライバはDC電源入力よりトルク面で優れ、DC電源入力ドライバはAC電源入力より小型です。
目的や用途に合わせてご検討ください。

用途例

圧入や搬送工程、上下の昇降などの用途に最適です。

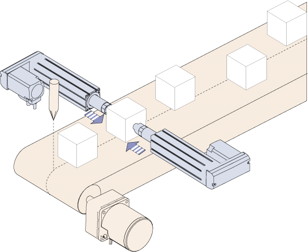

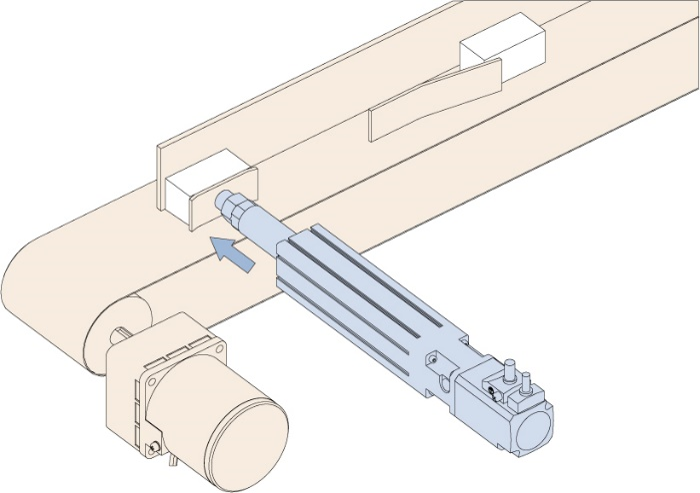

整列	圧入	ワークのセンタリング

品名・仕様

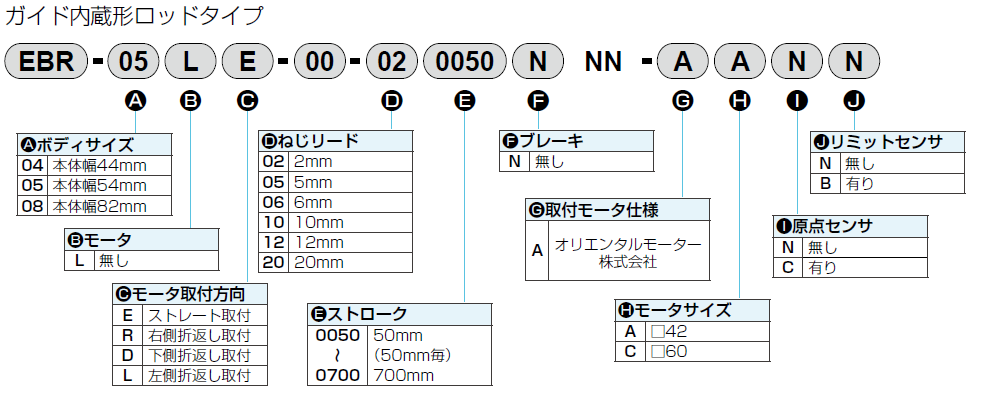

品名の見方

体系表

タイプ	型番	適用モータ品名	本体幅 (mm)	ねじリード (mm)	最大可搬質量(kg)^※2		ストローク (mm)	最高速度 (mm/s)^※3	位置決め時間(秒)^※4
タイプ	型番	適用モータ品名	本体幅 (mm)	ねじリード (mm)	水平^※1	垂直	ストローク (mm)	最高速度 (mm/s)^※3	位置決め時間(秒)^※4
ガイド内蔵形ロッドタイプ	EBR-04L※-06	AZM46□^※50■^※6◇^※7	44	6	20	5	50～400	～300	1.63
	EBR-04L※-12		44	12	12	2		～600	0.84
	EBR-05L※-02		54	2	30	10		～100	4.71
	EBR-05L※-05			5	30	10		～250	2.02
	EBR-05L※-10			10	15	5		～500	1.04
	EBR-05L※-20			20	10	25		～1000	0.56
	EBR-08L※-05	AZM66□^※50■^※6◇^※7 AZM69□^※50■^※6◇^※7	82	5	50	15	50～700	～250	3.52
	EBR-08L※-10			10	30	8		～500	1.79
	EBR-08L※-20			20	12	2.5		～1000	0.91

※1　壁掛け設置の場合は水平設置と同じ可搬質量です。
※2　定格推力、最大可搬質量の値は、アクチュエータ本体の許容値であり、実際の推力や可搬質量は、お客様がお使いになるモータにより制限されることがあります。
※3　最高速度は、お客様にて取付けたモータが3000rpmの回転速度を出力できるものとした場合です。
　　ストロークにより最高速度の制限があります。制限を越えた速度で動かさないでください。
※4　位置決め時間は、最長ストロークを、水平設置、最高速度、最高加減速度で動作させた場合です。最大可搬時の数値ではありませんのでご注意ください。
※5　適用モーター品名の中の□には、形状をあらわすA（片軸シャフト）またはM（電磁ブレーキ付）が入ります。
※6　適用モーター品名の中の■には、電源入力を表すC（AC電源入力仕様）またはK（DC電源入力仕様）が入ります。
※7　適用モーター品名の中の◇には、モーター接続方式のH（コネクタ）が入ります。

仕様と外形図

各シリンダの仕様と外形図はこちら

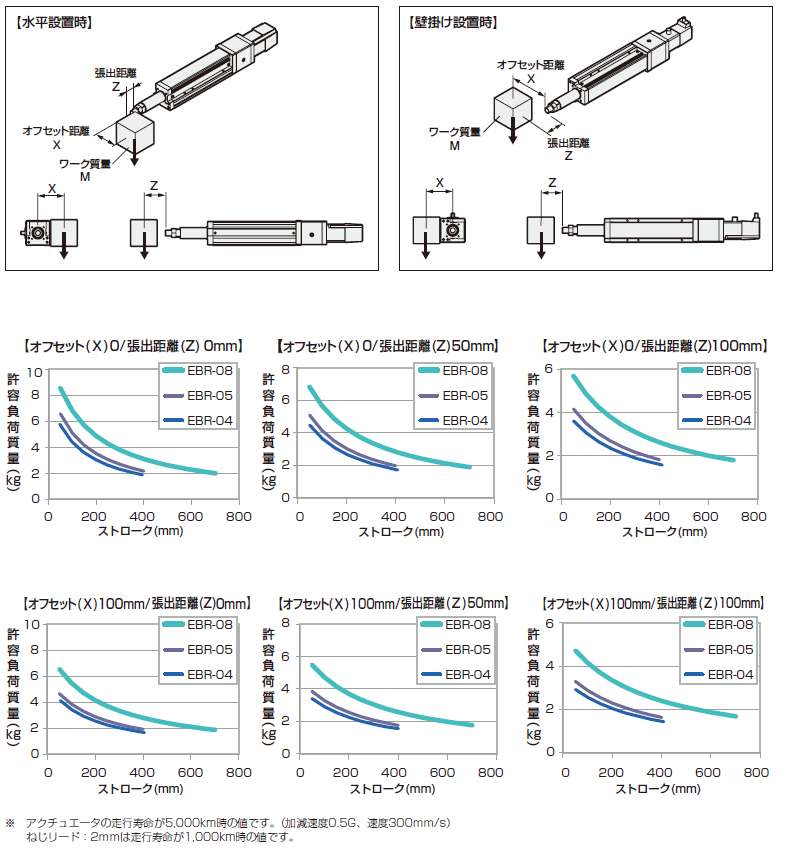

許容負荷質量

水平・壁掛け設置時

垂直設置時

各種資料

CADデータ

CKD株式会社のWebサイトへ移動します。ダウンロードにはユーザー登録が必要です。
https://www.ckd.co.jp/kiki/jp/download/

取扱説明書

取扱説明書はこちら
