関連商品：オリエンタルモーター BLHシリーズ オプション
ケーブル
-
モーターとドライバ間の最大延長距離は2m以内でご使用ください。
ケーブルが繰り返し曲げ伸ばしされる場合には可動接続ケーブルをご使用ください。

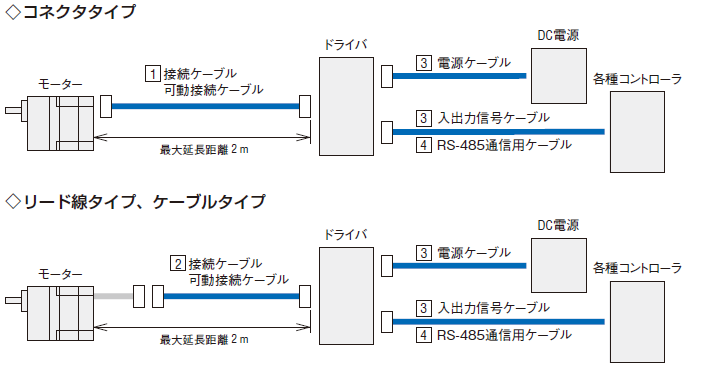

●接続ケーブルのシステム構成
■接続ケーブル、可動接続ケーブル（コネクタタイプ）
| 種類 | 長さ | 品名 |
| 接続ケーブル | 0.5ｍ | LCM005LAAF |
| 1.0ｍ | CCM010LAAF | |
| 1.5ｍ | CCM015LAAF | |
| 2.0ｍ | CCM020LAAF | |
| 可動接続ケーブル | 1.0ｍ | CCM010LAAR |
| 1.5ｍ | CCM015LAAR | |
| 2.0ｍ | CCM020LAAR |
■接続ケーブル、可動接続ケーブル（リード線タイプ／ケーブルタイプ）
●15 W、30 W、50 W用
| 種類 | 長さ | 品名 |
| 接続ケーブル | 1.5ｍ | CC02BLH |
| 可動接続ケーブル | CC02BLHR |
●100W用
| 種類 | 長さ | 品名 |
| 接続ケーブル | 1.5ｍ | CC02AXH2 |
| 可動接続ケーブル | CC02BLH2R |
■電源ケーブル/入出力信号ケーブルセット（15 W、30 W、50 W用）
電源ケーブルと入出力信号ケーブルのセットです。
・電源ケーブル：ドライバとDC電源を接続するケーブル
・入出力信号ケーブル：ドライバと各種コントローラを接続するケーブル
| 長さ | アナログ設定タイプ用 RS-485通信タイプ用 |
デジタル設定タイプ用 |
| 0.3ｍ | LHS003CC | LHS003CD |
| 1.0ｍ | LHS010CC | LHS010CD |
■RS-485通信用ケーブル
ドライバと上位マスタとをつなぐケーブルと、ドライバ間をつなぐケーブルをご用意しております。
| 長さ | 種類 | 品名 |
| 0.15ｍ | ドライバと上位マスタとをつなぐケーブル | CC030-RS |
| 3.0ｍ | ドライバ間をつなぐケーブル | LH0015-RWN |
取付金具
 SOL□M□（L型） |
 PFB42□（F型） |
材質：SOL：アルミニウム合金 PFB：SPCC
表面処理：SOL：塗装 PFB：無電解ニッケルメッキ
| 取付角寸法 | 品名 | 適用製品 | モーター品名 |
| 42mm | SOL0M3 | BLHシリーズ丸シャフト | BLHM015K-A |
| SOL0B | BLHシリーズ平行軸ギヤード | BLHM015K-□ | |
| 42mm （F型） |
PFB42B | BLHシリーズ丸シャフト | BLHM015K-A |
| PFB42D | BLHシリーズ平行軸ギヤード | BLHM015K-□ | |
| 60mm | SOL2M4 | BXIIシリーズ BLHシリーズ | BXM230 BLHM230 |
| 80mm | SOL4M6 | BXIIシリーズ BLHシリーズ | BXM460 BLM460 BLHM450 |
| 90mm | SOL5M8 | BXIIシリーズ BLHシリーズ BLVシリーズ |
BXM5120 BLHM5100 BLVM510 |
フランジ出力ヘッド
100W用フランジ出力ヘッドです。平行軸ギヤヘッドの許容ラジアル荷重を補強できます。
| 品名 | 適用製品 |
| AGD580B | BLHシリーズ 100W平行軸GFSギヤヘッド BLVシリーズ 100W平行軸GFSギヤヘッド |
ドライバカバー
ドライバ基板への接触防止、保護をするカバーです。工具不要で簡単に取り付けられます。
| 品名 | 適用製品 |
| PADC-BLH2D | BLH2D15-K、BLH2D30-K、BLH2D50-K、BLH2D15-KD、BLH2D30-KD BLH2D50-KD、BLH2D15-KR、BLH2D30-KR、BLH2D50-KR |
カップリング
| 軸穴径から最適なカップリングをお選びいただけます。 | |||
 |
NBK(鍋屋バイテック会社） ステッピングモータ、サーボモータ用の高減衰能フレキシブルカップリングです。XGT2シリーズは、両側のアルミニウムハブを高減衰能ゴムで成形した完全一体構造です。 位置決め時の残留振動を抑制し、生産性向上・品質向上に貢献します。 |
 |
三木プーリ ステッピングモータ、サーボモータ用の超高剛性の金属板ばね式カップリングです。 小型軽量のSFCシリーズは、ハブの材質に高力アルミ合金を採用しており、ねじれ方向に硬く、こじり方向・段違い方向・軸方向にやわらかい性質を持っています。 |
ギヤなしモータ用カップリング
| 適用モータ | 品名 | メーカ | 価格 円 |
タイプ | 軸穴径1 mm |
軸穴径2 mm |
外形 mm |
常用トルク N・m |
ねじり剛性 N・m/rad |
許容偏心 mm |
|---|---|---|---|---|---|---|---|---|---|---|
| ギヤなし | MOR-20C-6-6 | NBK | 1,540 | オルダムタイプ | 6 | 6 | 20 | 3.2 | 120 | 1.2 |
| ギヤなし | MOR-20C-6-8 | NBK | 1,500 | オルダムタイプ | 6 | 8 | 20 | 3.2 | 120 | 1.2 |
| ギヤなし | MOR-20C-6-10 | NBK | 1,500 | オルダムタイプ | 6 | 10 | 20 | 3.2 | 120 | 1.2 |
| ギヤなし | MOR-26C-8-8 | NBK | 1,790 | オルダムタイプ | 8 | 8 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-8-10 | NBK | 1,790 | オルダムタイプ | 8 | 10 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-8-12 | NBK | 1,730 | オルダムタイプ | 8 | 12 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-8-14 | NBK | 1,790 | オルダムタイプ | 8 | 14 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-10-10 | NBK | 1,790 | オルダムタイプ | 10 | 10 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-10-12 | NBK | 1,730 | オルダムタイプ | 10 | 12 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-10-14 | NBK | 1,790 | オルダムタイプ | 10 | 14 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-12-12 | NBK | 1,730 | オルダムタイプ | 12 | 12 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-26C-12-14 | NBK | 1,730 | オルダムタイプ | 12 | 14 | 26 | 6 | 300 | 1.5 |
| ギヤなし | MOR-34C-14-14 | NBK | 2,160 | オルダムタイプ | 14 | 14 | 34 | 16 | 1000 | 2.5 |
| ギヤなし | MOR-34C-14-15 | NBK | 2,160 | オルダムタイプ | 14 | 15 | 34 | 16 | 1000 | 2.5 |
| ギヤなし | MOR-34C-14-16 | NBK | 2,160 | オルダムタイプ | 14 | 16 | 34 | 16 | 1000 | 2.5 |
ギヤ付きモータ用カップリング
| 適用モータ | 品名 | メーカ | 価格 円 |
タイプ | 軸穴径1 mm |
軸穴径2 mm |
外形 mm |
常用トルク N・m |
ねじり剛性 N・m/rad |
許容偏心 mm |
|---|---|---|---|---|---|---|---|---|---|---|
| ギヤ付き | MOR-34CK-10-10 | NBK | 2,970 | オルダムタイプ | 10 | 10 | 34 | 16 | 1000 | 2.5 |
| ギヤ付き | MOR-34CK-10-12 | NBK | 2,970 | オルダムタイプ | 10 | 12 | 34 | 16 | 1000 | 2.5 |
| ギヤ付き | MOR-34CK-10-14 | NBK | 2,970 | オルダムタイプ | 10 | 14 | 34 | 16 | 1000 | 2.5 |
| ギヤ付き | MOR-34CK-10-15 | NBK | 2,970 | オルダムタイプ | 10 | 15 | 34 | 16 | 1000 | 2.5 |
| ギヤ付き | MOR-34CK-10-16 | NBK | 2,970 | オルダムタイプ | 10 | 16 | 34 | 16 | 1000 | 2.5 |
| ギヤ付き | MOR-38CK-15-15 | NBK | 4,820 | オルダムタイプ | 15 | 15 | 38 | 28 | 1500 | 2.5 |
| ギヤ付き | MOR-38CK-15-16 | NBK | 4,820 | オルダムタイプ | 15 | 16 | 38 | 28 | 1500 | 2.5 |
| ギヤ付き | MOR-38CK-15-18 | NBK | 4,820 | オルダムタイプ | 15 | 18 | 38 | 28 | 1500 | 2.5 |
| ギヤ付き | MOR-38CK-15-20 | NBK | 4,820 | オルダムタイプ | 15 | 20 | 38 | 28 | 1500 | 2.5 |
| 適用モータ | 品名 | メーカ | 価格 円 |
タイプ | 軸穴径1 mm |
軸穴径2 mm |
外形 mm |
常用トルク N・m |
ねじり剛性 N・m/rad |
許容偏心 mm |
| ギヤ付き | MOR-55CK-18-18 | NBK | 6,590 | オルダムタイプ | 18 | 18 | 55 | 45 | 4100 | 4 |
| ギヤ付き | MOR-55CK-18-20 | NBK | 6,590 | オルダムタイプ | 18 | 20 | 55 | 45 | 4100 | 4 |
| ギヤ付き | MOR-55CK-18-22 | NBK | 6,590 | オルダムタイプ | 18 | 22 | 55 | 45 | 4100 | 4 |
| ギヤ付き | MOR-55CK-18-25 | NBK | 6,590 | オルダムタイプ | 18 | 25 | 55 | 45 | 4100 | 4 |
| ギヤ付き | MJT-65C-RD-22-22 | NBK | 8,770 | ジョータイプ | 22 | 22 | 65 | 160 | 4900 | 0.1 |
| ギヤ付き | MJT-65C-RD-22-24 | NBK | 8,770 | ジョータイプ | 22 | 24 | 65 | 160 | 4900 | 0.1 |
| ギヤ付き | MJT-65C-RD-22-25 | NBK | 8,770 | ジョータイプ | 22 | 25 | 65 | 160 | 4900 | 0.1 |
| ギヤ付き | MJT-65C-RD-22-28 | NBK | 8,770 | ジョータイプ | 22 | 28 | 65 | 160 | 4900 | 0.1 |
| ギヤ付き | MJT-55CK-RD-22-22 | NBK | 6,270 | ジョータイプ | 22 | 22 | 55 | 60 | 2600 | 0.1 |
| ギヤ付き | MJT-55CK-RD-22-24 | NBK | 6,270 | ジョータイプ | 22 | 24 | 55 | 60 | 2600 | 0.1 |
| ギヤ付き | MJT-55CK-RD-22-25 | NBK | 6,270 | ジョータイプ | 22 | 25 | 55 | 60 | 2600 | 0.1 |
| ギヤ付き | MJT-55CK-RD-22-28 | NBK | 6,270 | ジョータイプ | 22 | 28 | 55 | 60 | 2600 | 0.1 |
