CSF-5-XXX-1U-CC-X-SP の取り付け方法
以下の手順にそって組み付けてください。（取り付けに必要な部品は、ギヤに添付されています。）
取付手順
対象機種：CSF-5-XXX-1U-CC-SP-A, CSF-5-XXX-1U-CC-F-SP-A

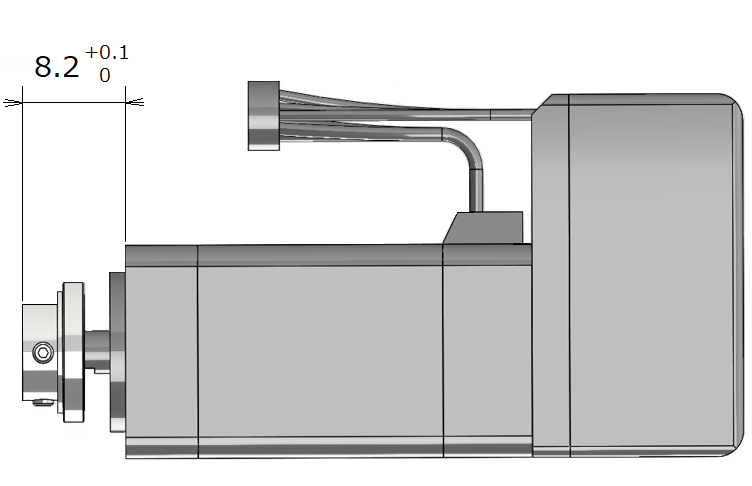

1. モータ出力軸へウェーブ・ジェネレータを取付ける
-
モーターフランジ端面からウェーブジェネレータ上端面までの寸法を
8.2ｍｍ（+0.1/-0）となる様に取付て下さい。
<< クリックで拡大【ウェーブジェネレータ固定ねじ】
M2（二ヵ所）、締め付けトルク 0.2Nm

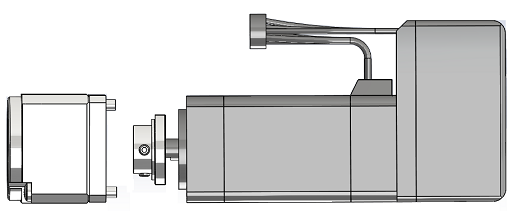

2. ユニット本体を取付る
-
【ユニット本体の取付ねじ】
M2（2本）、締め付けトルク 0.2N・m
※ Oリング：製品に付属
取付上の注意点
ユニットタイプは、取付時の不具合により、振動・異音などを発生する場合があります。次の注意点を踏まえ、組み込みを行ってください。
■ウェーブ・ジェネレータの注意点
1. ウェーブ・ジェネレータ・ベアリング部へ過度な力が掛かる組み込みは避けてください。ウェーブ・ジェネレー タを回転させる事により
スムーズに挿入することができます。
2. オルダム機構の無いウェーブ・ジェネレータの場合には、特に、心ずれ、倒れの影響が推奨値内におさまるよう ご注意ください。
■防錆対策について コンポネントタイプの表面には、防錆処理を施していません。防錆が必要な場合には、防錆剤を表面へ塗布してください。
予め製品に防錆の表面処理を希望される場合は、別途お問い合わせください。
■その他の注意点
1. 取付面の平面度が悪く、歪んでいないか。
2. ねじ穴部の盛り上がり、バリ残り、異物の噛み込みがないか。
3. ユニット組み込み部に干渉しないだけの面取りがされているか。
