カップリング
モーターや減速機の特性、用途に合わせて最適なカップリングをお選びいただけます。（写真をクリックでジャンプ）
下記、以外のカップリングもご用意しております。詳細は、お問合せください。
| カップリング | XGT2 高減衰能ゴムタイプ  XGT2の詳細へ>> |
MJT ジョータイプ  MJTの詳細へ>> |
MOR ジョータイプ  MORの詳細へ>> |
SFC 金属板ばねタイプ  SFCの詳細へ>> |
||
| メーカー名 | NBK | NBK | NBK | 三木プーリ | ||
| 締結方式 | クランピング | クランピング | クランピング +キー |
クランピング | クランピング +キー |
クランピング |
| 外形寸法 | Φ15～68mm | Φ14～95mm | Φ12～68mm | Φ15～68mm | Φ12～104mm | |
| 内径D1 | Φ3～25mm | Φ3～55mm | Φ10～55mm | Φ3～35mm | Φ6～35mm | Φ3～45mm |
| 内径D2 | Φ4～35mm | Φ3～55mm | Φ10～55mm | Φ3～35mm | Φ6～35mm | Φ3～45mm |
| 特徴 | ・高トルク、高ゲイン対応 ・振動吸収 ・高ねじり剛性 ・バックラッシゼロ |
・高トルク ・振動吸収 ・キー付きタイプあり |
・許容ミスアライメント大 ・高トルク ・キー付きタイプあり |
・超高剛性、高応答 ・バックラッシゼロ ・小型軽量 |
||
XGT2カップリング
減衰と剛性の最適設計により、さらなるサーボモーター高ゲインに対応、制定時間の短縮が可能です。
 ① カップリングの外形寸法 ：Φ15mm～68mm ② 締結方式 ：クランピングタイプ ③ 内径D1（小さい内径側）：Φ3mm～25mm ④ 内径D2（大きい内径側）：Φ4mm～35mm |
 仕様・外形図はPDFカタログをご覧ください  |
クランピングタイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ。価格・納期をご確認いただけます。
| 品名 | 常用トルク N·m※1 |
最高回転数 r/min |
静的ねじり ばね定数 N·m/rad |
許容偏心 mm |
許容偏角 deg |
質量 g※2 |
| XGT2-15C-◆-◆ | 1.1 | 42000 | 110 | 0.15 | 1.5 | 9 |
| XGT2-19C-◆-◆ | 2.1 | 33000 | 240 | 15 | ||
| XGT2-25C-◆-◆ | 4 | 25000 | 390 | 29 | ||
| XGT2-27C-◆-◆ | 4 | 23000 | 400 | 0.2 | 33 | |
| XGT2-30C-◆-◆ | 6.3 | 21000 | 590 | 45 | ||
| XGT2-34C-◆-◆ | 8 | 18000 | 890 | 66 | ||
| XGT2-39C-◆-◆ | 13.5 | 16000 | 1100 | 105 | ||
| XGT2-44C-◆-◆ | 18 | 14000 | 1300 | 134 | ||
| XGT2-56C-◆-◆ | 35 | 11000 | 2500 | 270 |
※1 負荷変動による常用トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルクを温度補正係数で補正してください。XGT2-15C～XGT2-56Cの使用可能温度は-10～+120℃です。
※2 最大軸穴径での値です
MJTカップリング
優れたフレキシビリティで、偏心・偏角に加え、ねじれ振動も吸収します。キータイプもございます。
■品名の見方
 ① カップリングの外形寸法 ：Φ14mm～95mm ② 締結方式 C：クランピングタイプ CK：クランピング+キータイプ ③ スリーブ ：赤 ④ 内径D1（小さい内径側）C：Φ3mm～55mm CK：Φ10mm～55mm ⑤ 内径D2（大きい内径側）C：Φ3mm～55mm CK：Φ10mm～55mm |
 仕様・外形図はPDFカタログをご覧ください |
クランピングタイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ、価格・納期をご確認いただけます。
| 品名 | 常用トルク N·m※1 |
最大トルク N·m※1 |
許容伝達トルク N·m |
最高回転数 r/min |
静的ねじり ばね定数 N·m/rad |
許容偏心 mm |
許容偏角 deg |
質量 g※2 |
| MJT-14C-RD-◆-◆ | 2 | 4 | 0.1 | 45000 | 22 | 0.1 | 1 | 6.2 |
| MJT-20C-RD-◆-◆ | 5 | 10 | 0.2 | 31000 | 55 | 16 | ||
| MJT-30C-RD-◆-◆ | 12.5 | 25 | 0.5 | 21000 | 130 | 42 | ||
| MJT-40C-RD-◆-◆ | 17 | 34 | 1.2 | 15000 | 1200 | 130 | ||
| MJT-55C-RD-◆-◆ | 60 | 120 | - | 11000 | 2600 | 310 | ||
| MJT-65C-RD-◆-◆ | 160 | 320 | - | 9000 | 4900 | 500 | ||
| MJT-80C-RD-◆-◆ | 325 | 650 | - | 7000 | 6500 | 1000 | ||
| MJT-95C-RD-◆-◆ | 450 | 900 | - | 6000 | 8900 | 1600 |
※1 負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし周囲温度が30℃を超える場合は、常用トルク・最大トルクを温度補正係数で補正してください。MJT-C、MJT-CKの使用可能温度は-20～+60℃です。
※2 最大軸穴径での値です
クランピング+キータイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ、価格・納期をご確認いただけます。
| 品名 | 常用トルク N·m※1 |
最大トルク N·m※1 |
許容伝達トルク N·m |
最高回転数 r/min |
静的ねじり ばね定数 N·m/rad |
許容偏心 mm |
許容偏角 deg |
質量 g※2 |
| MJT-30CK-RD-◆-◆ | 12.5 | 25 | 0.5 | 21000 | 130 | 0.1 | 1 | 41 |
| MJT-40CK-RD-◆-◆ | 17 | 34 | 1.2 | 15000 | 1200 | 130 | ||
| MJT-55CK-RD-◆-◆ | 60 | 120 | - | 11000 | 2600 | 300 | ||
| MJT-65CK-RD-◆-◆ | 160 | 320 | - | 9000 | 4900 | 490 | ||
| MJT-80CK-RD-◆-◆ | 325 | 650 | - | 7000 | 6500 | 990 | ||
| MJT-95CK-RD-◆-◆ | 450 | 900 | - | 6000 | 8900 | 1500 |
※1 負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし周囲温度が30℃を超える場合は、常用トルク・最大トルクを温度補正係数で補正してください。MJT-C、MJT-CKの使用可能温度は-20～+60℃です。
※2 最大軸穴径での値です
MORカップリング
ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します。キータイプもございます。
■品名の見方
 ① カップリングの外形寸法 ：Φ12mm～68mm ② 締結方式 C：クランピングタイプ CK：クランピング+キータイプ ③ 内径D1（小さい内径側）C：Φ3mm～35mm CK：Φ6mm～35mm ④ 内径D2（大きい内径側）C：Φ3mm～35mm CK：Φ6mm～35mm |
 仕様・外形図はPDFカタログをご覧ください |
クランピングタイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ、価格・納期をご確認いただけます。
| 品名 | 常用トルク N·m※1 |
最大トルク N·m※1 |
最高回転数 r/min |
静的ねじり ばね定数 N·m/rad |
許容偏心 mm |
許容偏角 deg |
質量 g※2 |
| MOR-12C-◆-◆ | 1 | 2 | 52000 | 60 | 1 | 3 | 3 |
| MOR-15C-◆-◆ | 1.6 | 3.2 | 42000 | 80 | 1 | 5 | |
| MOR-17C-◆-◆ | 2.2 | 4.4 | 37000 | 120 | 1.2 | 9 | |
| MOR-20C-◆-◆ | 3.2 | 6.4 | 31000 | 120 | 1.2 | 13 | |
| MOR-26C-◆-◆ | 6 | 12 | 24000 | 300 | 1.5 | 24 | |
| MOR-30C-◆-◆ | 15 | 30 | 21000 | 530 | 2 | 39 | |
| MOR-34C-◆-◆ | 16 | 32 | 18000 | 1000 | 2.5 | 50 | |
| MOR-38C-◆-◆ | 28 | 56 | 16000 | 1500 | 2.5 | 67 | |
| MOR-45C-◆-◆ | 30 | 60 | 14000 | 2400 | 3 | 110 | |
| MOR-55C-◆-◆ | 45 | 90 | 11000 | 4100 | 4 | 230 | |
| MOR-68C-◆-◆ | 80 | 160 | 9000 | 6400 | 4.5 | 440 |
※1 負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MOR-C、MOR-CKの使用可能温度は-20～+80℃です。
※2 最大軸穴径での値です
クランピング+キータイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ、価格・納期をご確認いただけます。
| 品名 | 常用トルク N·m※1 |
最大トルク N·m※1 |
最高回転数 r/min |
静的ねじり ばね定数 N·m/rad |
許容偏心 mm |
許容偏角 deg |
質量 g※2 |
| MOR-15CK-◆-◆ | 1.6 | 3.2 | 42000 | 80 | 1 | 3 | 5 |
| MOR-17CK-◆-◆ | 2.2 | 4.4 | 37000 | 120 | 1.2 | 9 | |
| MOR-20CK-◆-◆ | 3.2 | 6.4 | 31000 | 120 | 1.2 | 13 | |
| MOR-26CK-◆-◆ | 6 | 12 | 24000 | 300 | 1.5 | 24 | |
| MOR-30CK-◆-◆ | 15 | 30 | 21000 | 530 | 2 | 39 | |
| MOR-34CK-◆-◆ | 16 | 32 | 18000 | 1000 | 2.5 | 50 | |
| MOR-38CK-◆-◆ | 28 | 56 | 16000 | 1500 | 2.5 | 67 | |
| MOR-45CK-◆-◆ | 30 | 60 | 14000 | 2400 | 3 | 110 | |
| MOR-55CK-◆-◆ | 45 | 90 | 11000 | 4100 | 4 | 230 | |
| MOR-68CK-◆-◆ | 80 | 160 | 9000 | 6400 | 4.5 | 440 |
※1 負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MOR-C、MOR-CKの使用可能温度は-20～+80℃です。
※2 最大軸穴径での値です

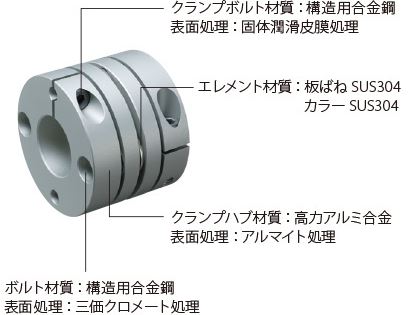

SFCカップリング
クランプハブに軽量・高強度の高力アルミ合金を採用し、ねじり剛性が高く高応答に対応できます。
■品名の見方
 ① タイプ SA：シングル DA:ダブル ② 内径D1（小さい内径側）：Φ3mm～45mm ③ 対応軸公差 B：h7 ④ 内径D2（大きい内径側）：Φ3mm～45mm ⑤ 対応軸公差 B：h7 |
 仕様・外形図はPDFカタログをご覧ください |
シングルタイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ、価格・納期をご確認いただけます。
| 品名 | 許容トルク N･m |
許容偏心 mm |
許容偏角 deg |
最高回転速度 r/min |
ねじりばね定数 N･m/rad |
| SFC-002SA2-◆B-◆B | 0.25 | 0.01 | 0.5（片側） | 10000 | 190 |
| SFC-005SA2-◆B-◆B | 0.6 | 0.02 | 500 | ||
| SFC-010SA2-◆B-◆B | 1 | 1（片側） | 1400 | ||
| SFC-020SA2-◆B-◆B | 2 | 3700 | |||
| SFC-025SA2-◆B-◆B | 4 | 5600 | |||
| SFC-030SA2-◆B-◆B | 5 | 8000 | |||
| SFC-035SA2-◆B-◆B | 10 | 18000 | |||
| SFC-040SA2-◆B-◆B | 12 | 20000 | |||
| SFC-050SA2-◆B-◆B | 25 | 32000 | |||
| SFC-055SA2-◆B-◆B | 40 | 50000 | |||
| SFC-060SA2-◆B-◆B | 60 | 70000 | |||
| SFC-080SA2-◆B-◆B | 100 | 140000 | |||
| SFC-090SA2-◆B-◆B | 180 | 100000 | |||
| SFC-100SA2-◆B-◆B | 250 | 120000 |
※軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。ねじりばね定数の値は、エレメント部のみの実測値です。
ダブルタイプ
◆には、内径D1・D2の数字が入ります。
常用トルクから品名を選んでクリックすると、内径D1・D2の組合せ、価格・納期をご確認いただけます。
| 品名 | 許容トルク N･m |
許容偏心 mm |
許容偏角 deg |
最高回転速度 r/min |
ねじりばね定数 N･m/rad |
| SFC-002DA2-◆B-◆B | 0.25 | 0.03 | 0.5 | 10000 | 95 |
| SFC-005DA2-◆B-◆B | 0.6 | 0.05 | 250 | ||
| SFC-010DA2-◆B-◆B | 1 | 0.11 | 1 | 700 | |
| SFC-020DA2-◆B-◆B | 2 | 0.15 | 1850 | ||
| SFC-025DA2-◆B-◆B | 4 | 0.16 | 2800 | ||
| SFC-030DA2-◆B-◆B | 5 | 0.18 | 4000 | ||
| SFC-035DA2-◆B-◆B | 10 | 0.24 | 9000 | ||
| SFC-040DA2-◆B-◆B | 12 | 0.24 | 10000 | ||
| SFC-050DA2-◆B-◆B | 25 | 0.28 | 16000 | ||
| SFC-055DA2-◆B-◆B | 40 | 0.31 | 25000 | ||
| SFC-060DA2-◆B-◆B | 60 | 0.34 | 35000 | ||
| SFC-080DA2-◆B-◆B | 100 | 0.52 | 70000 | ||
| SFC-090DA2-◆B-◆B | 180 | 0.52 | 50000 | ||
| SFC-100DA2-◆B-◆B | 250 | 0.55 | 60000 |
※軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。ねじりばね定数の値は、エレメント部のみの実測値です。
