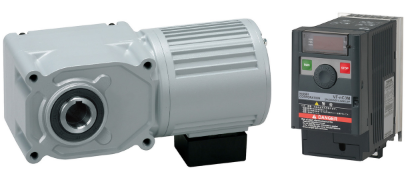

IPMモータ

【特徴】
・高効率IPMギアモータ（同期モータ）
・速度制御、トルク制御、押し当て運転等
　サーボモータの様な使い方が出来ます。
・センサレス制御なので専用ケーブルは不要
・RS485通信 標準装備

ラインアップ

減速機タイプ	G3	H2	FF / FS	F3F / F3S
減速比	1/5 ～ 1/1200	1/5 ～ 1/1500	1/5 ～ 1/1500	1/5 ～ 1/240
出力	0.1kW / 0.2kW / 0.4kW / 0.75kW / 1.5kW / 2.2kW
モータを選ぶ
専用インバータ	0.1kW用 : VF-nC3M-2001PY-A30   /   0.2kW用   : VF-nC3M-2002PY-A30  0.4kW用 : VF-nC3M-2004PY-A30   /   0.75kW用 : VF-nC3M-2007PY-A30  1.5kW用 : VF-nC3M-2015PY-A30   /   2.2kW用   : VF-nC3M-2022PY-A30

モータの特徴

回転子に永久磁石が埋め込まれた同期モータです。
永久磁石により磁束が発生するのでモータ電流が少なく、２次銅損もないため高効率です。

専用インバータの機能

エンコーダ等の速度検出器を用いず、出力電圧と出力電流から
モータの回転速度を検出します。負荷がかかったときの電流を
必要最小限に抑えるようにモータを制御、モータの効率を
最大限に引き出します。モータ停止とブレーキを連動させた
シーケンス制御、トルク制限機能を使った押し当て運転等、
サーボモータの様な使い方が出来ます。

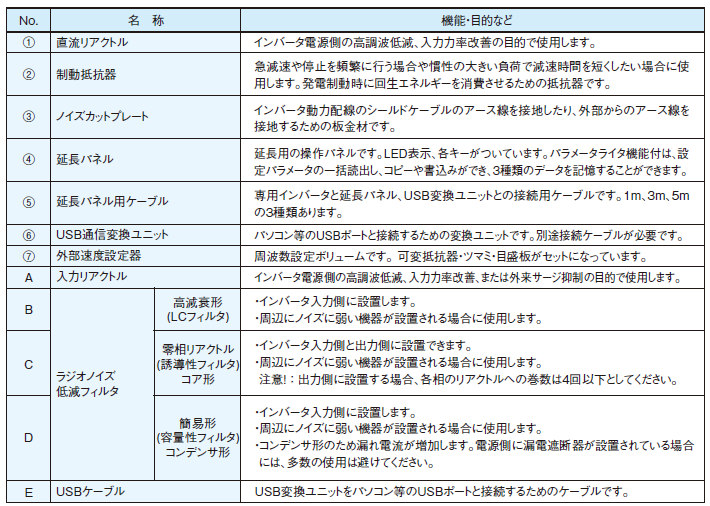

周辺機器

WEBショップ取扱い製品
①	直流リアクトル	製品リストは こちらから
②	制動抵抗器
③	ノイズカットプレート
④	延長パネル
⑤	延長パネル用ケーブル
⑥	USB通信変換ユニット
⑦	外部速度設定器
