[新製品情報]αSTEP AZシリーズ搭載 精密位置決めステージ

高精度・高剛性・高耐久性、世界が認める技術力を携えた神津精機㈱製 位置決めステージと
オリエンタルモーター㈱製 αSTEP AZシリーズを組み合わせ、
さらに使いやすく進化しました。
業界初のセンサレス位置決めステージです。



試料(サンプル)や加工治具、顕微鏡などを決められた位置まで正確に動かすための機構です。
直線・回転・揺動機構を組み合わせることにより、検査装置や加工機など様々な用途に利用することができます。

高精度

ダミーイメージ

・位置決め後の安定性が高い
・バックラッシが少ない
・回転ステージの偏芯量が少ない
・サブミクロンの位置決めが可能
・追従性が非常に高く正確な位置決めを行うため、リトライが
   不要で、タクトタイムの短縮に貢献

高剛性

・径の大きなクロスローラを使用しているため、高剛性を実現
・外力による影響を受けにくい


長寿命

・駆動をギヤからボールネジに変え、長寿命を実現したステージのラインアップ
・オーバーホール対応を実施、長期間の使用が可能

モーターはハイブリッド制御システム αSTEP AZシリーズ

αSTEPはオープンループ制御とクロードループ制御の利点を組み合わせて独自制御を行うモーターです。
ステッピングモーターをベースとしており、高応答で高精度な位置決めを実現します

外部センサ不要
アブソリュートシステムのため、原点センサ、リミットセンサなどの外部センサが不要です。
外部センサが不要になるため、テーブル周りのセンサの配線が無くなります。

<その他、AZシリーズの特徴>
・高速原点復帰
・コストダウン
・省配線
・外部センサ誤動作の影響をうけない
・簡単な原点設定

AZシリーズの詳細はこちらから≫
(オリエンタルモーター株式会社WEBサイトへ移動します)

用途例

用途、精度に応じた適切な組み合わせをご提案いたします。

<利用用途>
・デジカメ、ムービー ・CCD カメラ組み立て ・LED プリンタ光学エンジン組み立て
・光ファイバー調芯 ・中小型液晶貼り合わせ ・半導体製造装置、等

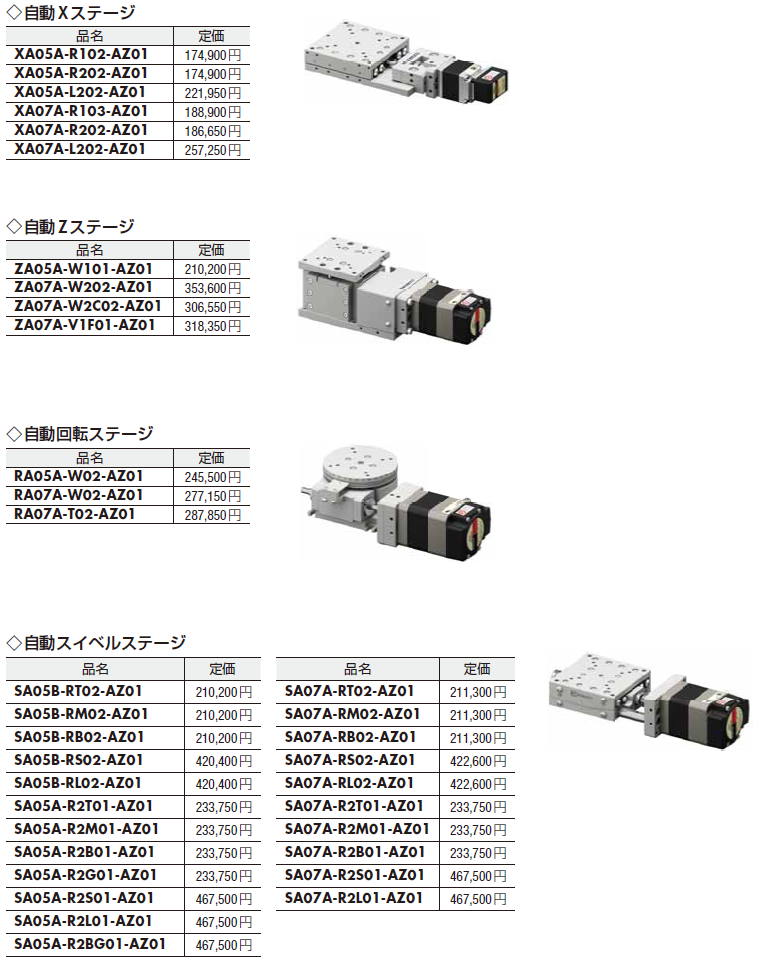

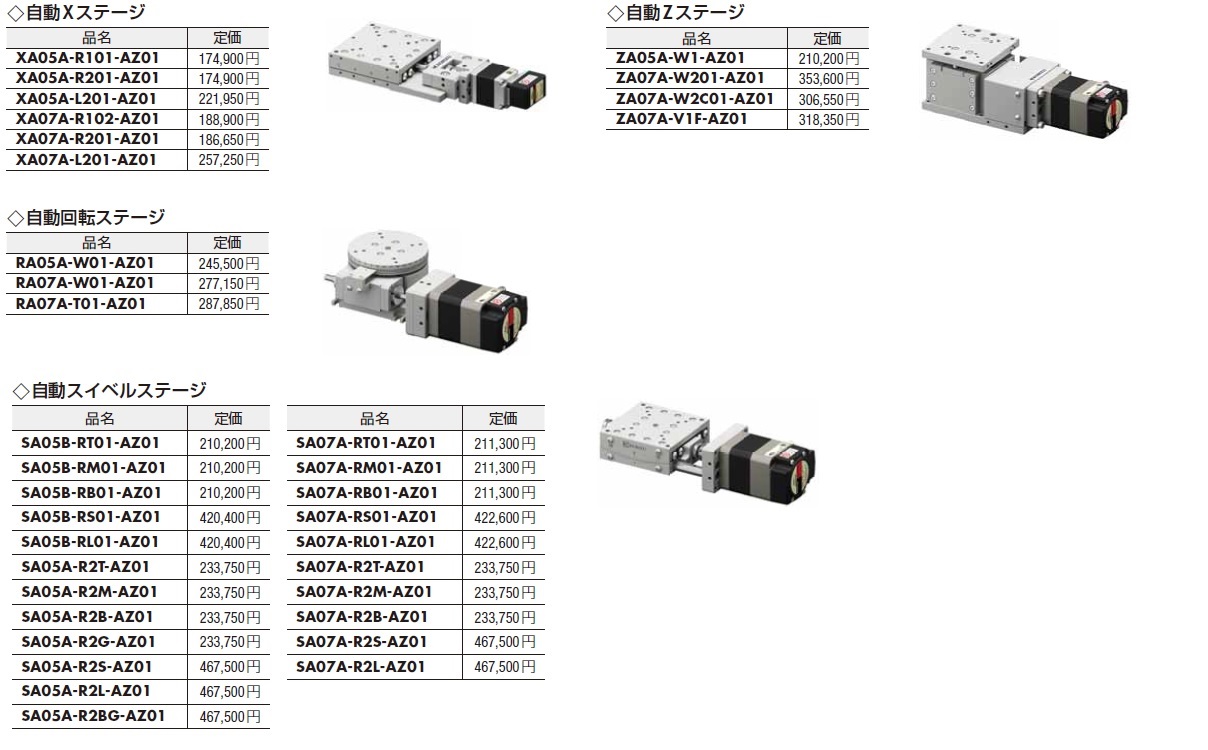

種類と価格

直線、上下、回転、揺動機構の4種類のステージをご用意しています。
<位置決めステージの種類>
<価格>

ステージは利用用途に合わせて組み合わせることも可能です。

カタログPDF

神津精機株式会社
αSTEP AZシリーズ 精密位置決めステージ カタログPDF
